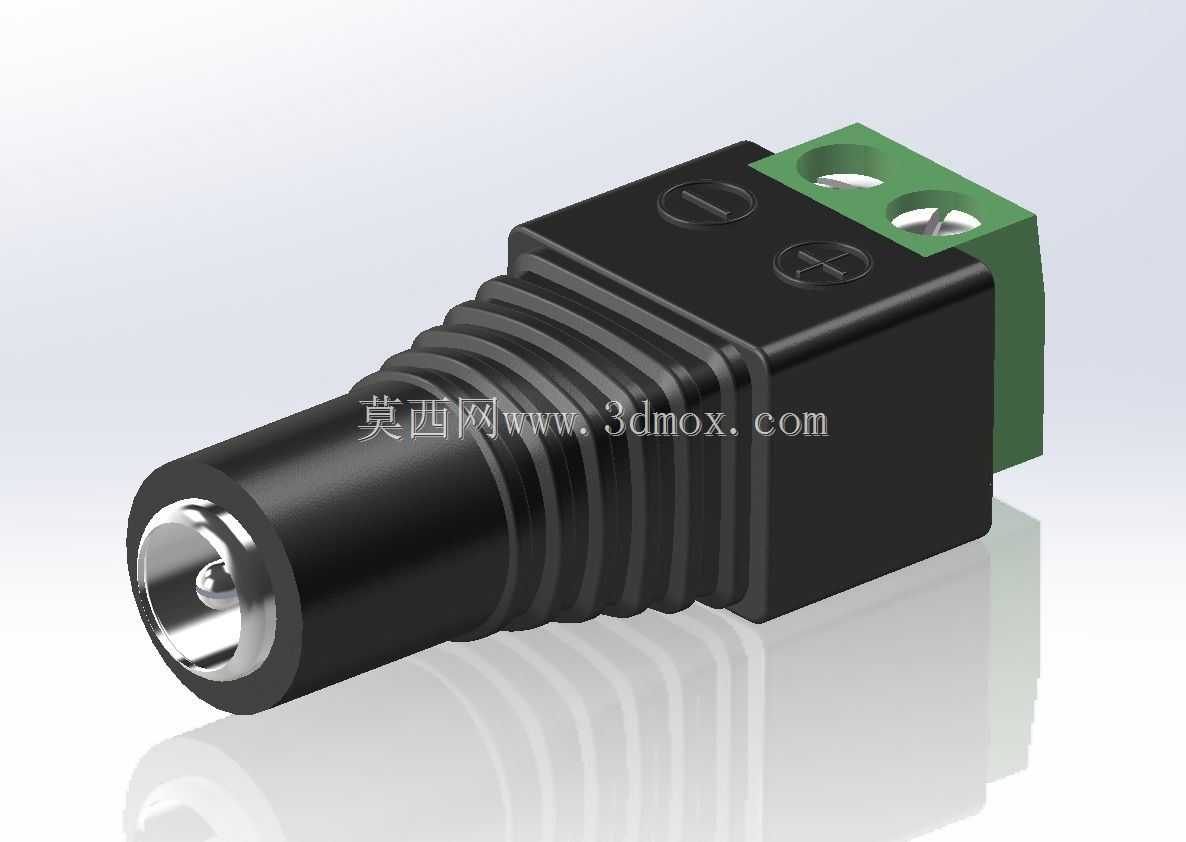

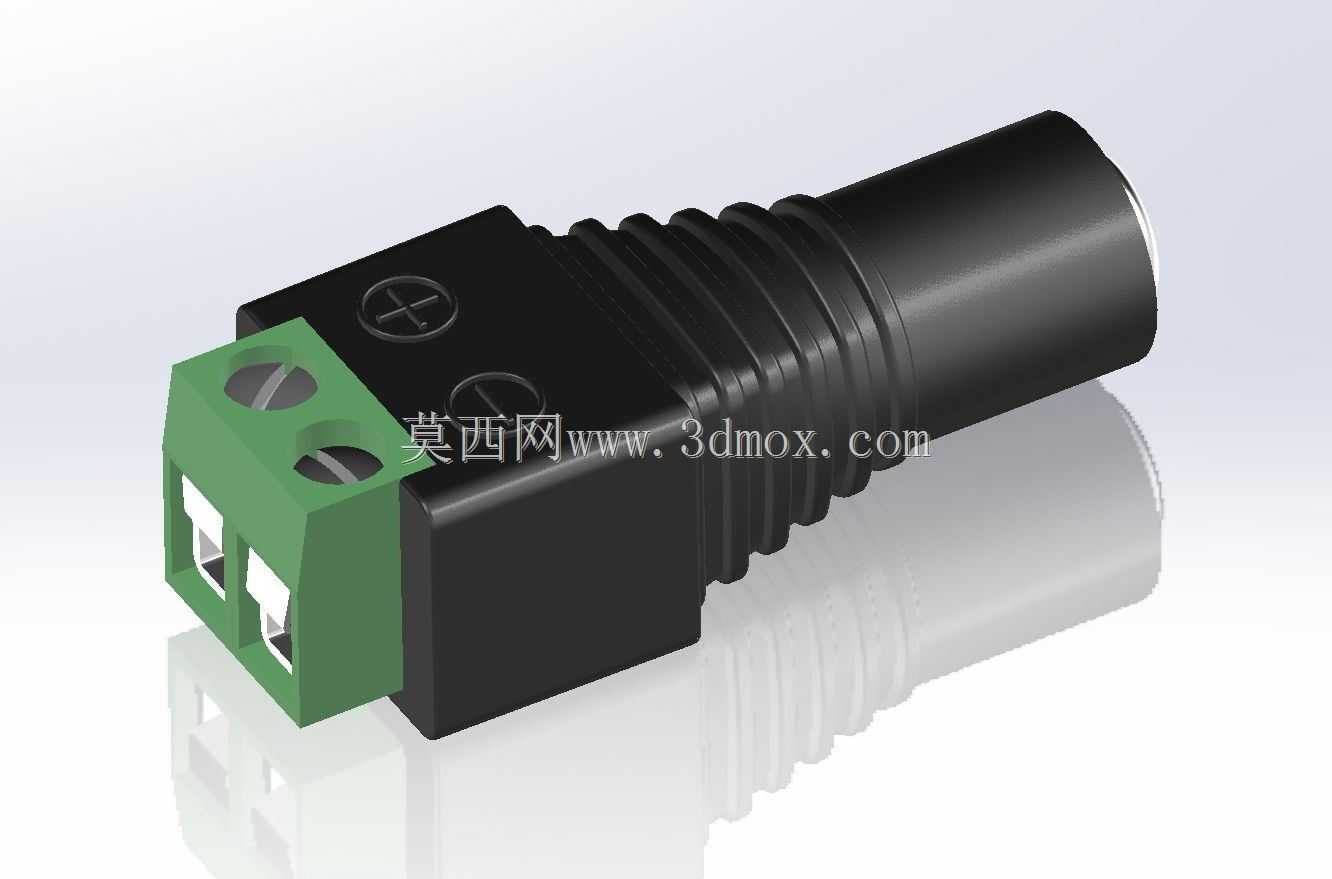

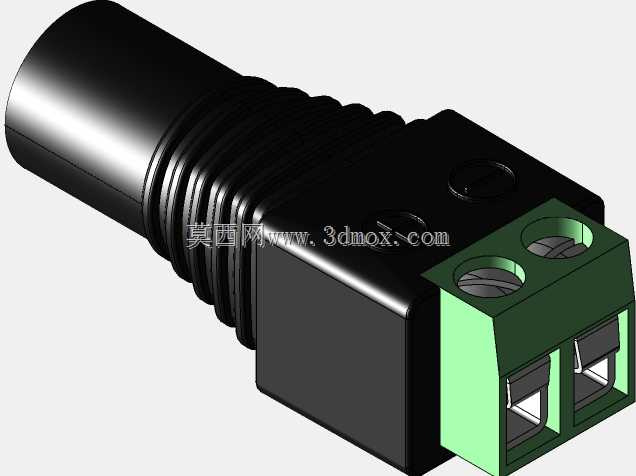

双位接线板锁紧式内螺纹直流电源适配接头

这款内螺纹直流电源适配接头，是低压直流供电场景中实现免焊快速接线的核心连接部件，广泛应用于安防监控设备供电、桌面小型电子仪器电源接驳、LED低压照明模组接线、DIY电子制作项目电源转接、车载低压外设供电改造等多个场景，解决了传统直流电源接头焊接接线效率低、对操作人员技能要求高、虚焊脱焊风险高的痛点，让无焊接经验的使用者也能快速完成可靠的电源线路连接。接头整体分为直流插接端与接线锁紧端两个功能区段，直流插接端采用标准5.5毫米内螺纹DC母座结构，能够与市面上通用的同规格公头DC电源插头实现稳固插接，端部的内螺纹结构可以在对接完成后通过配套的螺纹锁环实现接头的轴向锁紧，避免设备移动、线路拉扯过程中出现接头松脱、接触不良甚至断电的问题，插接端外部设计有多道环形防滑棱，既可以提升插拔操作时的手指摩擦力，也能增强接头外壳的结构强度，降低外力挤压导致外壳开裂的概率。接线端采用绿色螺钉式接线端子结构，设置两个独立的接线位，分别对应直流供电的正负极，端子旁压制有清晰的正负极标识，能够避免接线时出现极性接反的问题，接线时无需提前对导线做焊锡上锡处理，只需要将剥去合适长度绝缘层的导线插入对应的接线孔，拧紧端子上方的压紧螺钉即可完成固定，螺钉压接的方式能够提供足够的压紧力，保证导线与端子金属件的接触面积充足，降低接触电阻，避免大电流供电时出现接头发热的问题。设计过程中充分考虑了实际安装的边界限制，接头整体轴向长度控制在合理范围，接线端的宽度适配常规低压布线的空间要求，不会出现安装后与周边部件产生干涉的问题，外壳采用阻燃绝缘工程塑料制作，具备足够的绝缘耐压性能，能够避免接线外露引发的短路风险，内部导电部件采用高导电率的铜质材料制作，表面做镀镍处理，既能够降低导电过程中的电能损耗，也能提升部件的抗氧化能力，延长接头的整体使用寿命。两个接线位的间距经过合理规划，拧紧螺钉时不会出现相互干扰的问题，接线孔的直径适配常见的22AWG到18AWG规格的低压供电导线，能够满足绝大多数小功率直流供电场景的接线需求，接头整体的结构强度能够满足多次重复接线、插拔的使用要求，不会因为频繁操作出现端子松动、外壳破损的问题。
