电子电路原型测试用无焊面包板

这款无焊面包板是电子电路原型验证阶段的核心辅助工装，广泛应用于高校电子信息类专业实验教学、创客开源硬件开发、消费电子前期功能验证、嵌入式系统调试等场景，是电子工程师、硬件开发者、电子类专业学生开展电路试验的基础工具，可在不进行焊接操作的前提下快速搭建临时电路，完成功能验证、信号测试、元器件参数匹配调试等工作，避免焊接操作对元器件造成损伤，同时大幅缩短原型电路的搭建周期，提升电路迭代调试的效率。

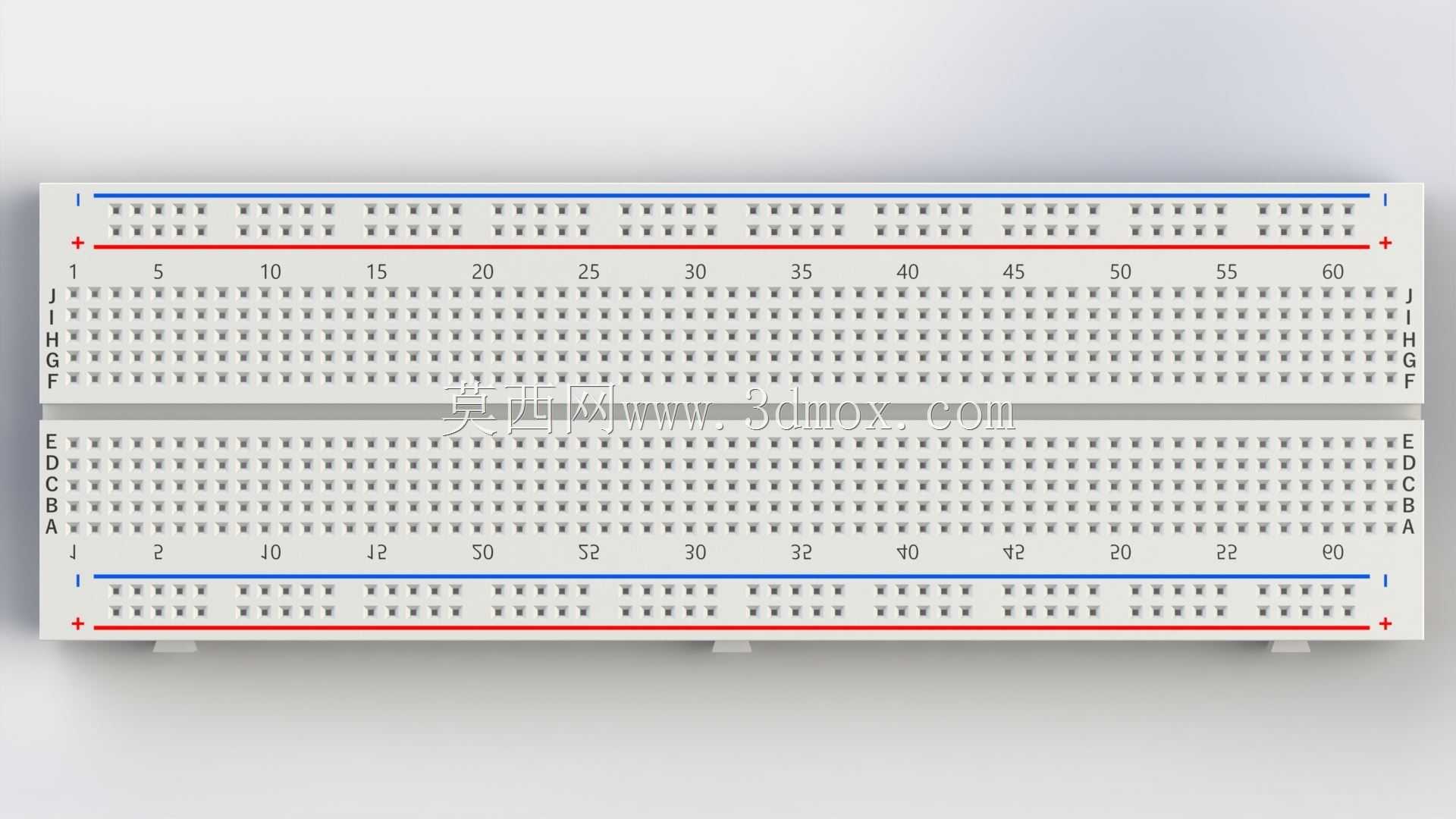

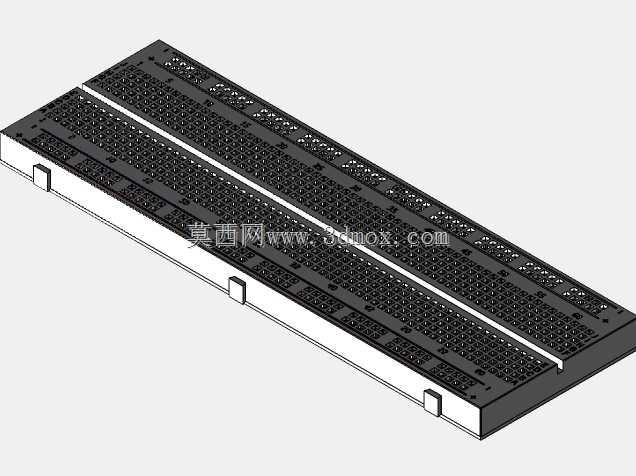

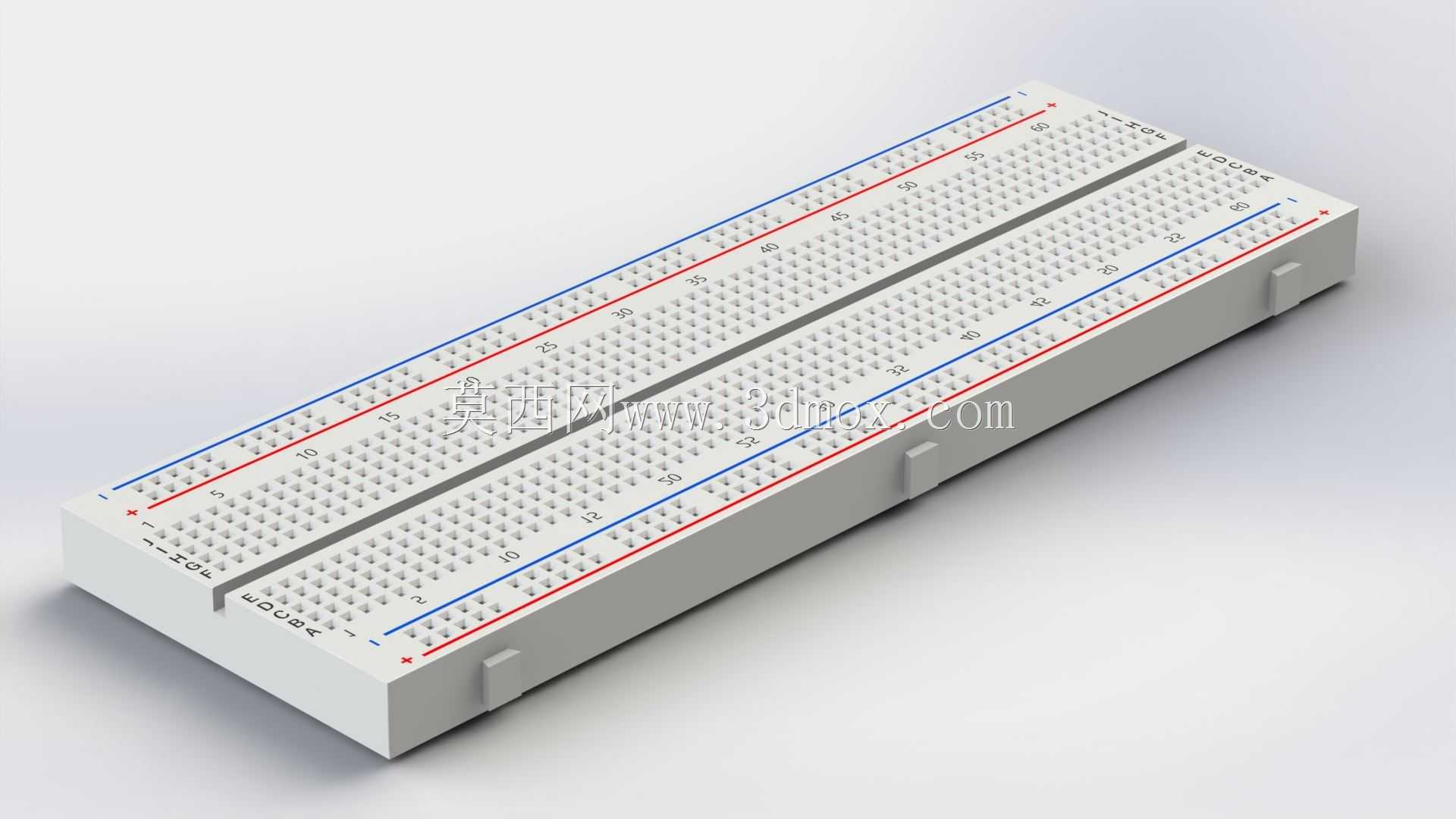

产品整体采用长条形规整长方体结构，主体外壳采用阻燃ABS工程塑料注塑成型，表面做哑光防滑处理，具备良好的绝缘性能与结构强度，可耐受日常实验场景中的磕碰与常规温度变化，外壳侧边设置有拼接卡扣结构，可根据电路规模需求将多块同规格面包板横向拼接扩展，满足不同复杂度电路的搭建需求。板面的插孔区域采用对称式布局，中间设置有纵向的绝缘分隔槽，将板面划分为左右两个独立的元件插接区域，该分隔槽的宽度适配常规双列直插封装集成电路的引脚间距，可直接将DIP封装芯片跨接在分隔槽两侧完成插接，无需额外调整引脚间距。

板面上下两侧分别排布有两排连续的电源连接总线，分别以红色、蓝色色标进行区分，对应正电源与接地回路，总线内部采用整段导通的磷青铜弹片连接，可实现整排电源信号的连通，为板面各区域的电路提供便捷的电源接入点；中间的元件插接区域每5个插孔为一组，组内通过弹性金属弹片实现电气连通，不同组之间默认相互绝缘，可通过跳线实现不同组之间的信号连接。内部的接触弹片采用高弹性磷青铜材质冲压成型，表面做镀镍处理，具备优异的导电性能与抗疲劳特性，单孔可支持数百次反复插拔仍保持稳定的接触压力，适配直径0.4-0.8mm的元器件引脚与跳线，可兼容常规直插电阻、电容、二极管、三极管以及各类接插件的插接需求。

在设计过程中，这款面包板充分考虑了实际使用的操作便利性，板面印刷有清晰的行列编号标识，可帮助使用者快速定位插孔位置，降低电路接线错误率；底部设置有防滑硅胶垫，放置在工作台面时具备足够的摩擦力，避免接线操作过程中板体移位。产品的外形尺寸适配常规实验台的摆放空间，安装边界无突出尖锐结构，可直接平放在桌面使用，也可通过配套的固定卡扣安装在实验机架或铝型材工作台面上，适配不同的实验环境搭建需求。不同于一次性焊接的万能板或定制PCB，这款无焊面包板可反复循环使用，元器件与跳线均可无损拆卸，能够有效降低原型验证阶段的物料成本，同时支持电路的快速修改调整，非常适合电路方案的快速迭代验证，在临时测试电路、学生课程实验、小型功能模块调试等场景中具备不可替代的实用价值。
