双轴PS2游戏摇杆控制传感模块结构

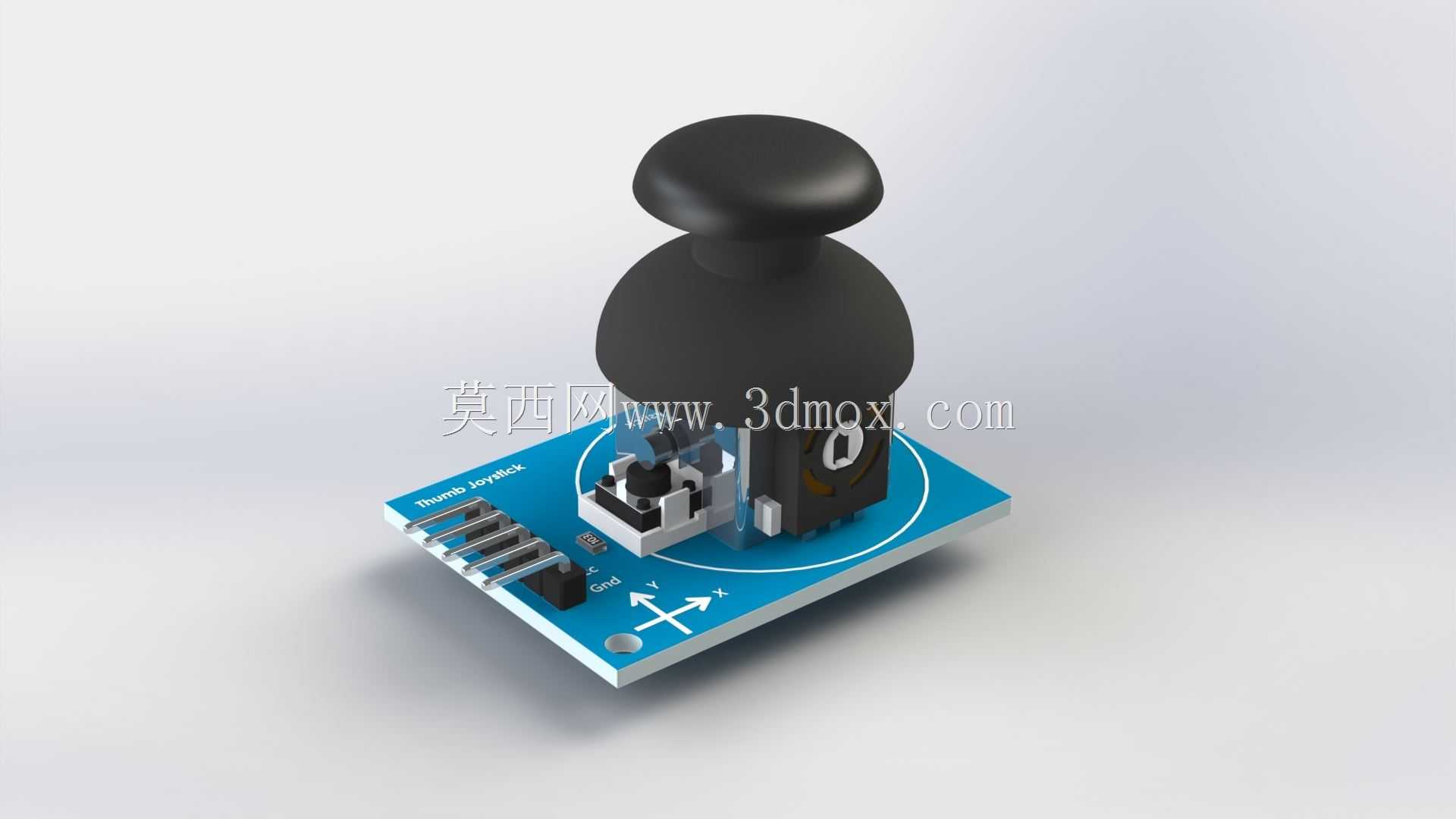

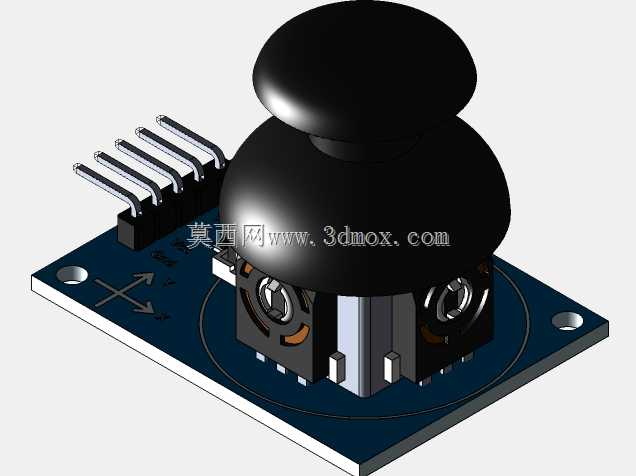

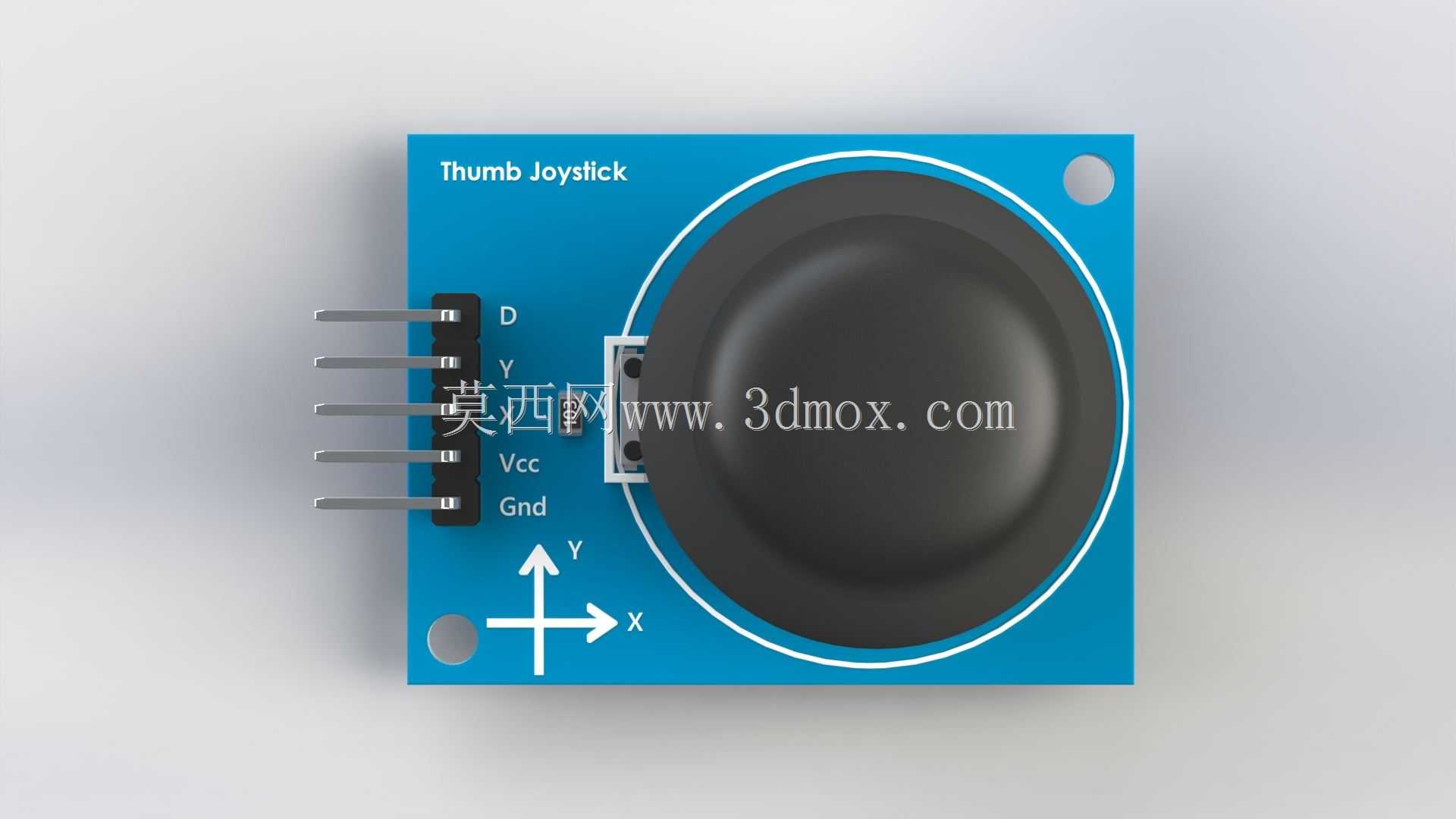

这款双轴摇杆控制模块是电子控制领域常用的模拟量输入部件，核心应用场景覆盖无线控制器原型开发、小型智能小车运动控制、无人机飞控调试、工业操作台手动微调输入、消费电子交互外设开发等多个领域，是研发阶段快速验证人机交互控制逻辑的常用硬件载体。在实际使用中，该模块可同时输出X轴、Y轴两个方向的模拟偏移信号，部分版本还集成按压触发的按键开关，能够实现二维平面内的方向偏移量采集与确认指令输入，可直接连接主控板的模拟采集端口，将摇杆的物理偏移量转化为对应比例的电信号，为控制系统提供连续可调的手动输入参数，无需额外设计复杂的信号调理电路即可快速搭建控制原型。从功能特性来看，该模块自带的蓝色载板集成了必要的信号引出排针，将摇杆组件的所有电气引脚统一引出为标准2.54mm间距排针，可直接插接在面包板或对应接口的扩展板上，降低原型开发阶段的接线难度；摇杆本体采用阻尼适中的复位结构，松开操纵帽后可自动回归中心零位，能够保证无操作时的信号输出稳定，避免控制端出现误触发的偏移信号。在设计思路上，该模块采用分体式结构设计，将摇杆传感核心与载板整合为可直接使用的单元，研发阶段可直接搭载整套模块完成功能验证，当进入终端产品量产设计阶段时，可将摇杆核心传感部件从测试载板上移除，直接集成到终端产品的自有PCB上，大幅缩减终端产品的整体体积，避免因搭载整套测试模块导致终端产品操纵结构臃肿、占用空间过大的问题。从外形尺寸与安装边界来看，整套测试模块的载板为方形薄板结构，边缘预留了两个对称的安装定位孔，可通过M2规格的螺丝完成模块在测试台架上的固定，安装时需预留操纵帽上下左右全方向摆动的活动空间，同时在排针侧预留对应接线的操作空间，避免周边结构件干涉摇杆的正常摆动行程；摇杆操纵帽为圆润的蘑菇头造型，表面做哑光防滑处理，手指接触操作时的贴合度较好，长时间操作也不易出现打滑问题，操纵杆的摆动角度控制在合理范围内，既保证足够的控制精度，也避免过大摆动角度导致的部件结构损坏。
