卧式侧拨微型钮子拨动开关结构设计

这款微型拨动开关是面向小功率电路通断、档位切换场景设计的小型操作元件，广泛应用在手持测量仪器、小型工控终端、音频设备、桌面电子外设、低压控制模组等产品的操控面板中，承担电路通路切换、功能档位选择、电源通断控制的作用，能够在紧凑的设备内部空间里，为用户提供清晰的档位操作反馈，实现可靠的电路状态切换。

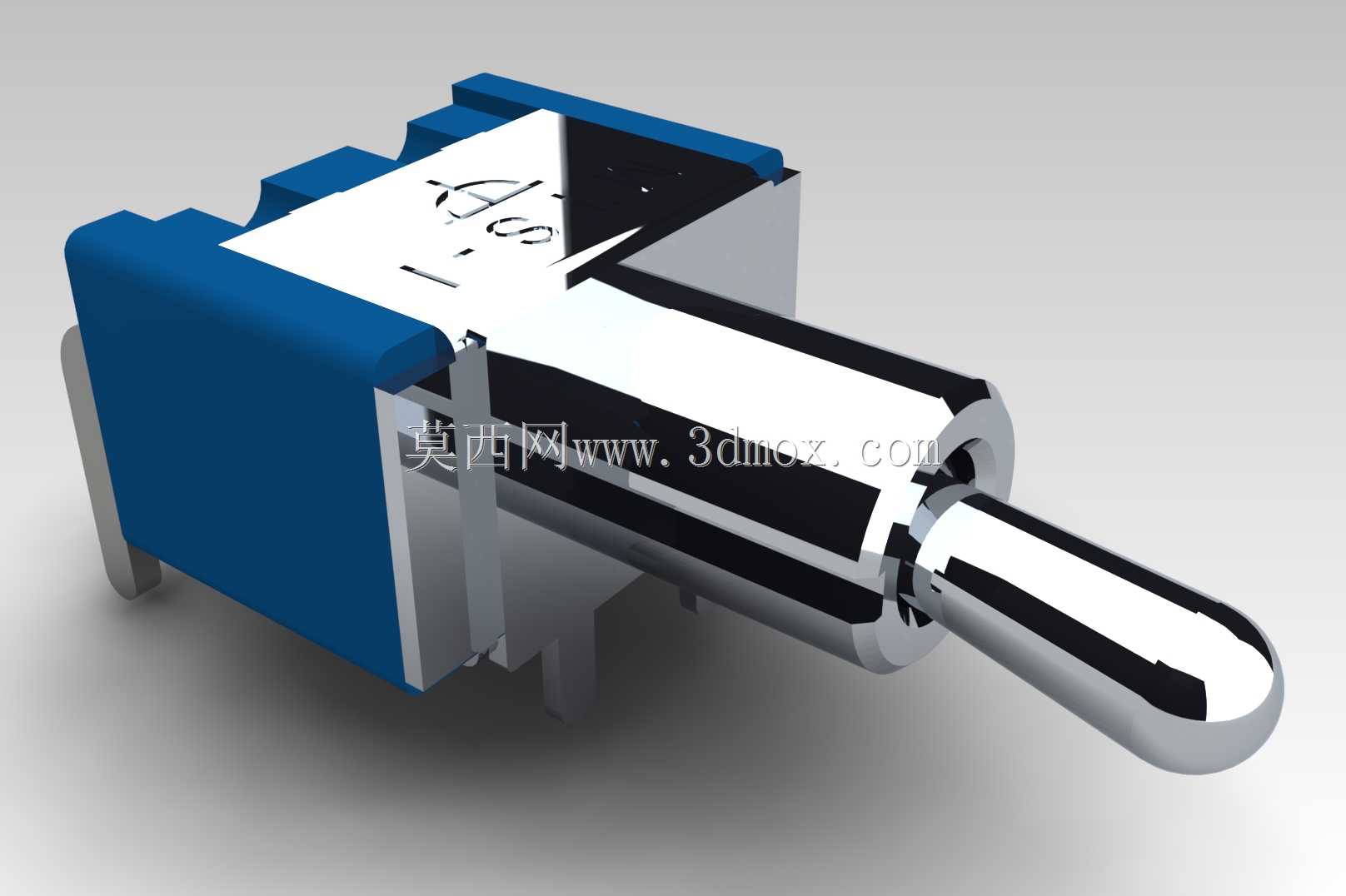

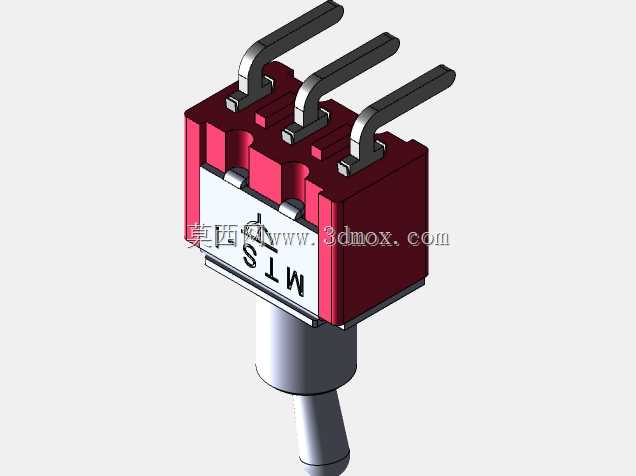

从功能特性来看，这款开关采用卧式侧出拨杆的结构设计，拨杆端头做圆弧球面处理，操作时手指接触触感顺滑，拨动过程带有清晰的档位段落感，用户无需目视即可通过触感判断档位是否切换到位，避免操作失误。开关本体采用绝缘阻燃的工程塑料基座，搭配金属导电接触件，能够在额定的低压小电流工况下保持稳定的接触性能，减少接触电阻过大带来的信号损耗或发热问题，同时基座的绝缘性能可以有效避免相邻引脚之间的爬电、短路风险，提升电路运行的安全性。开关支持多档位配置，可根据实际电路需求选择两档通断或者三档切换的规格，同时提供不同长度的拨杆版本、不同的基座配色选项，适配不同设备的面板设计风格与操作空间要求。

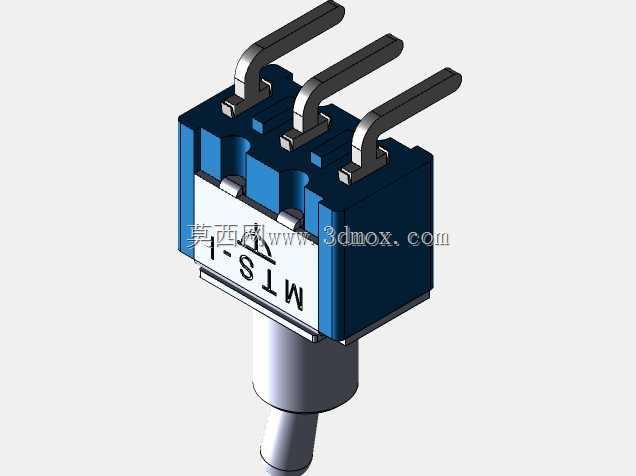

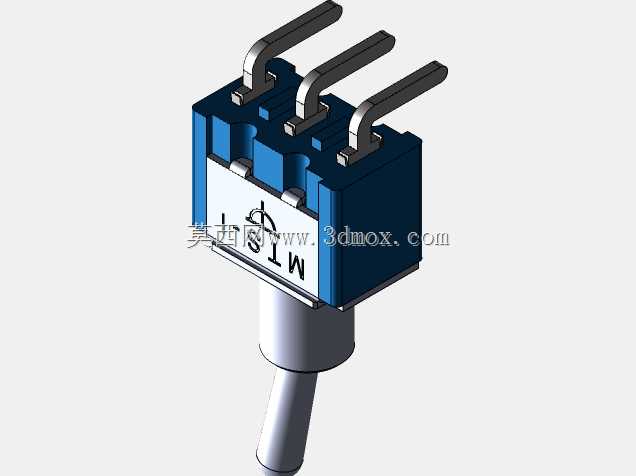

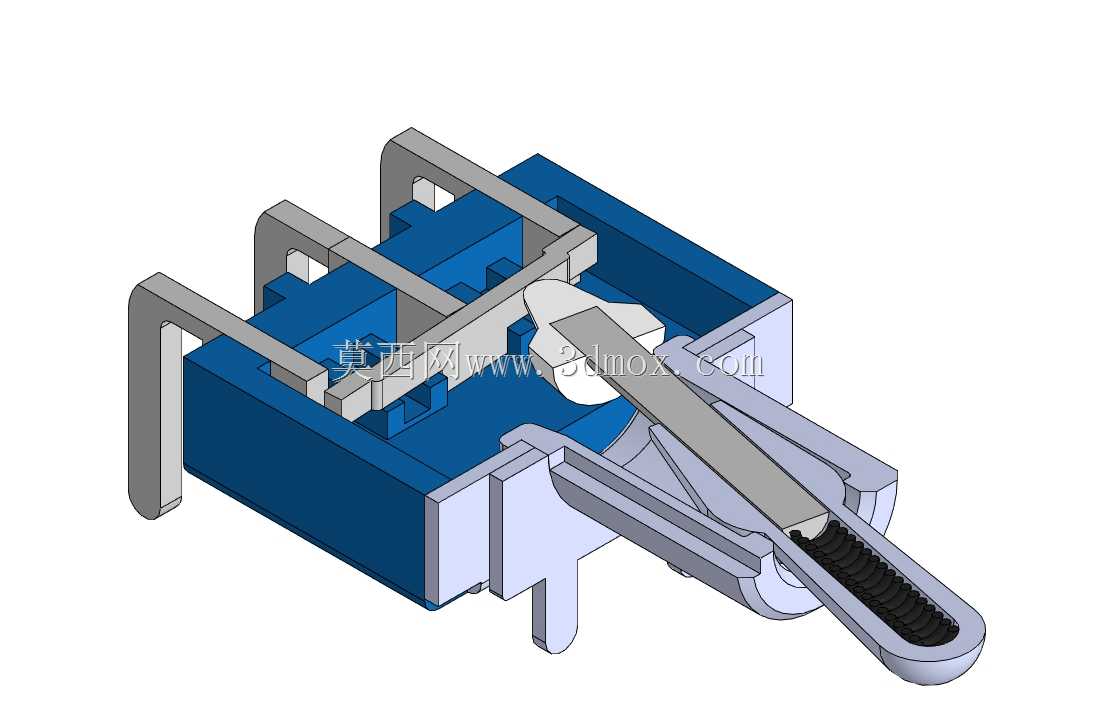

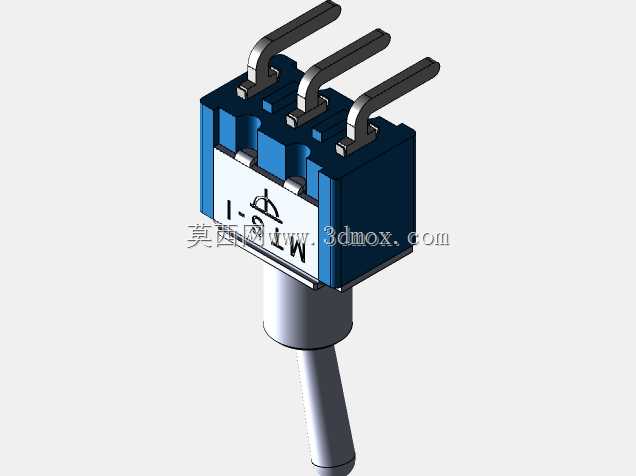

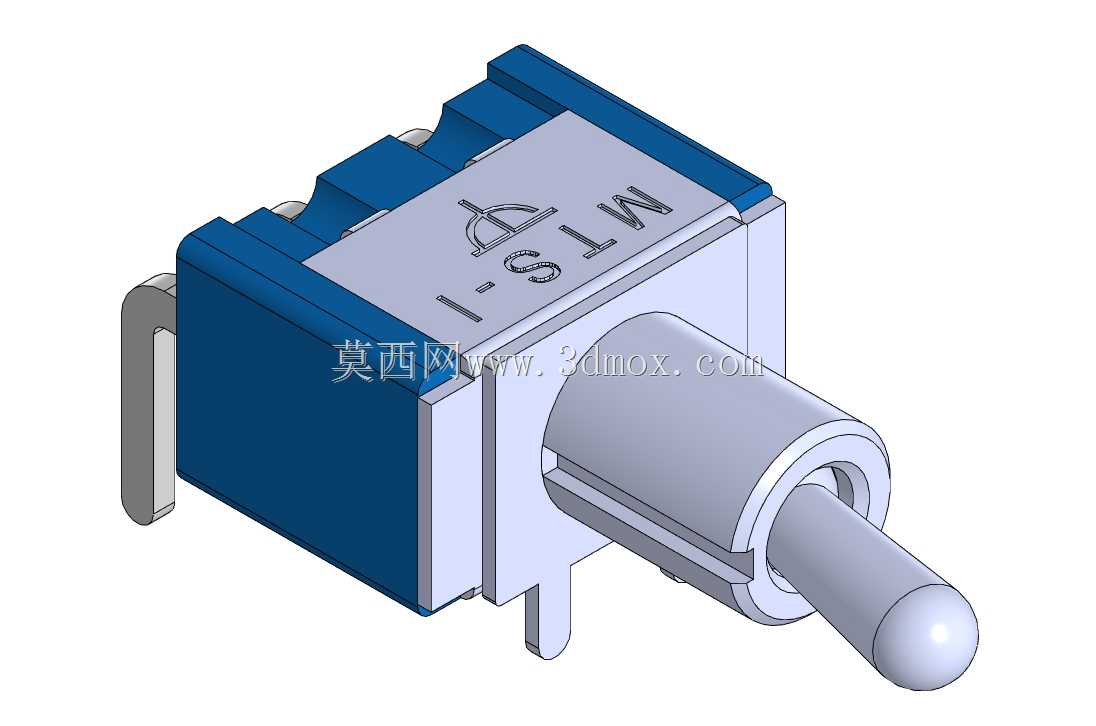

在设计思路上，这款开关优先考虑紧凑空间下的安装适配性，整体外形采用方正的小体积基座设计，拨杆从基座侧面水平伸出，相比立式直拨的开关结构，能够大幅降低安装后在设备内部占用的垂直空间，适合薄型化、紧凑型的电子设备内部布局。引脚采用PC-H卧式终端弯脚设计，引脚排布规整，既可以适配波峰焊的自动化生产焊接流程，也能满足手工补焊的操作需求，引脚的弯折角度与伸出长度经过精准校核，焊接后能够与PCB焊盘紧密贴合，避免虚焊、引脚翘起等生产问题。开关的安装边界经过严谨规划，基座侧面的定位凸点能够在装配时嵌入PCB对应的定位孔中，在焊接前即可完成开关的位置固定，防止焊接过程中开关偏移导致的装配误差，同时拨杆的活动行程范围内预留了足够的安全空间，避免设备外壳或内部其他元件干涉拨杆的拨动操作，保证全档位拨动过程顺畅无卡滞。开关的金属外壳部分能够提供一定的电磁屏蔽效果，减少外界电磁干扰对开关接触信号的影响，同时提升本体的结构强度，在日常操作拨杆时不会因按压力度导致基座变形损坏，延长元件的使用寿命。
