6毫米直插式轻触按键电子元件结构

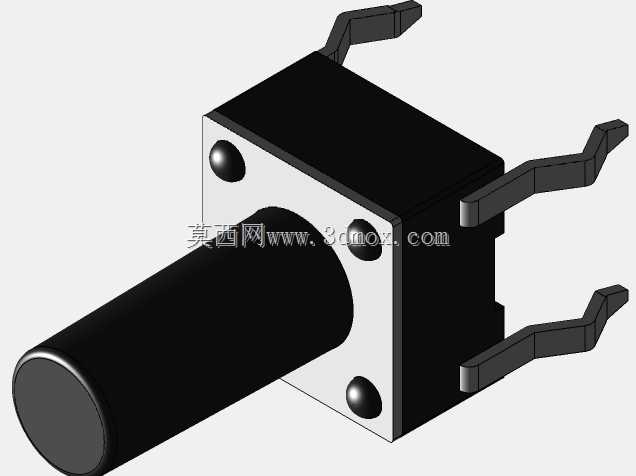

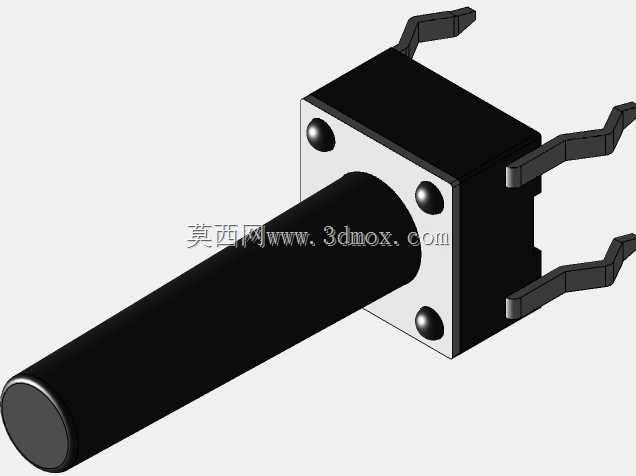

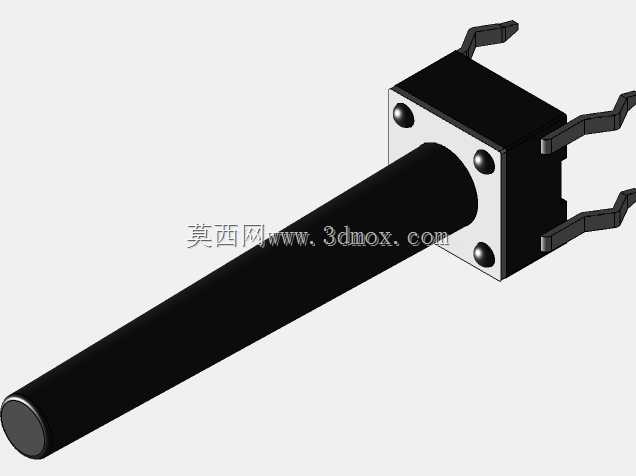

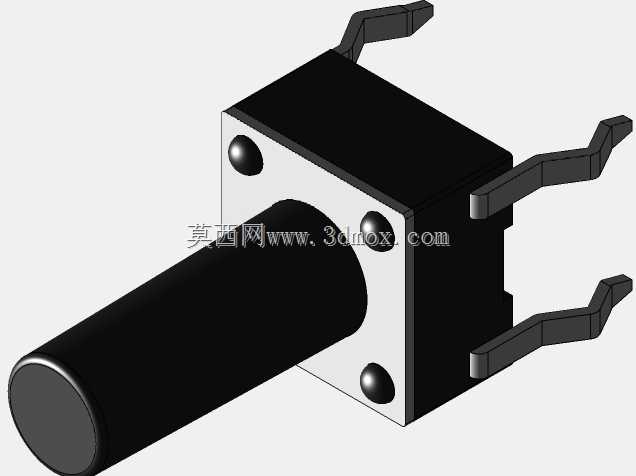

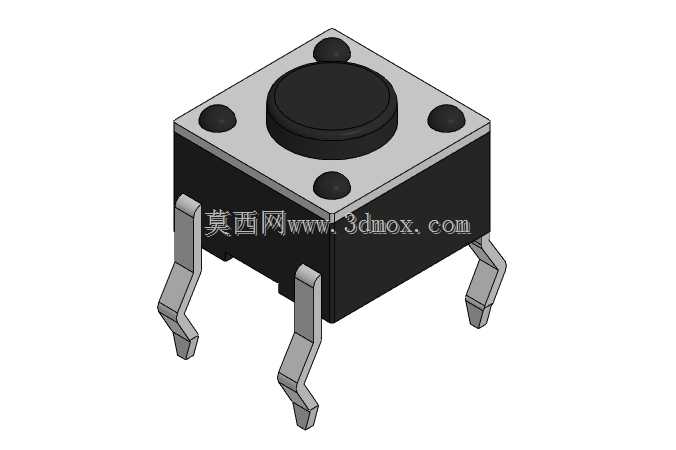

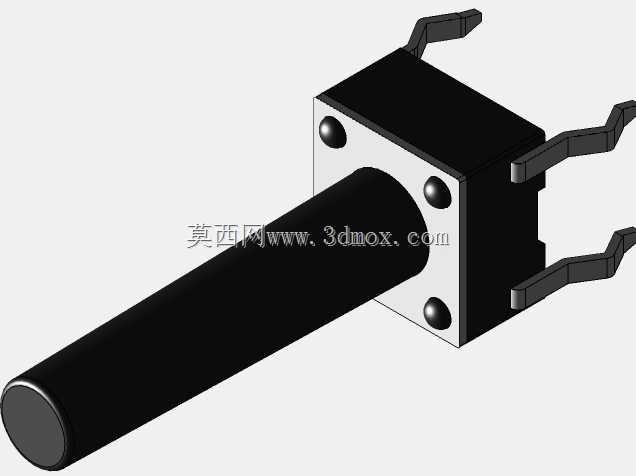

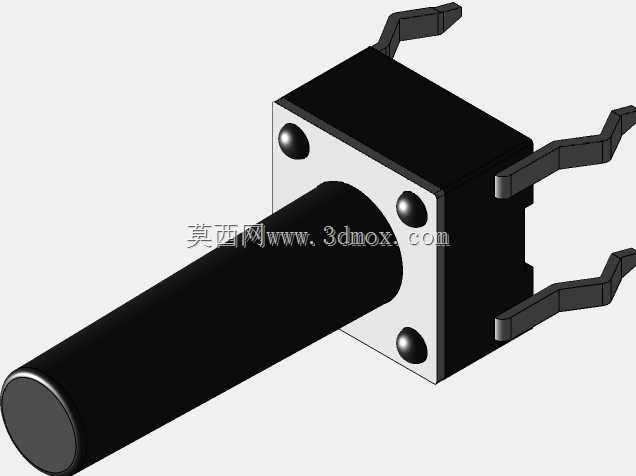

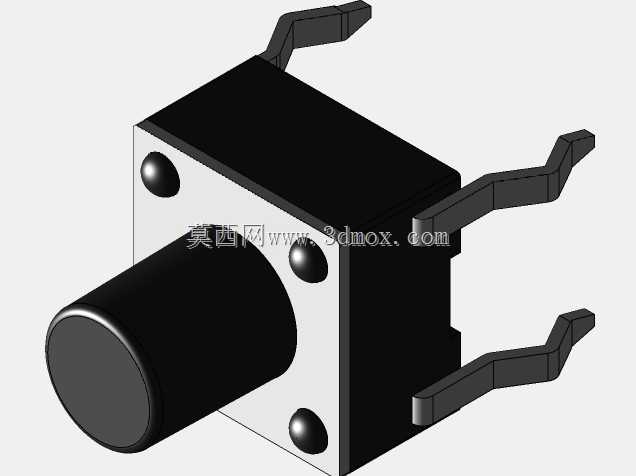

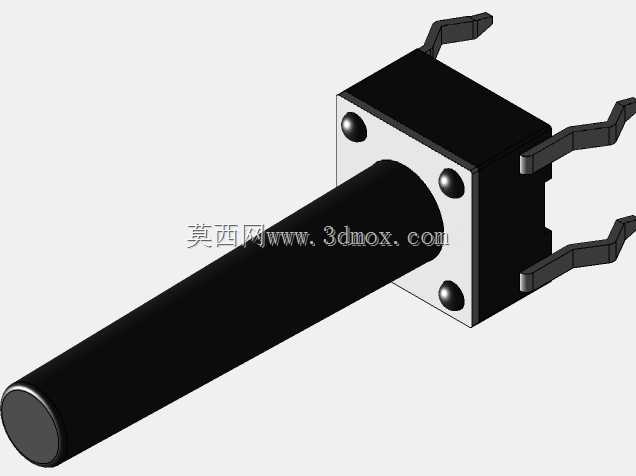

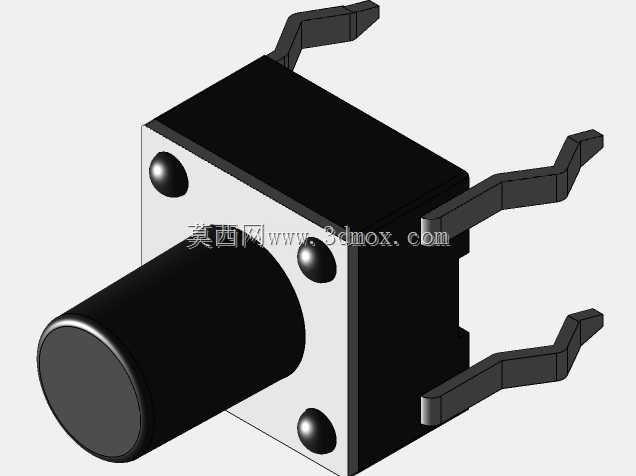

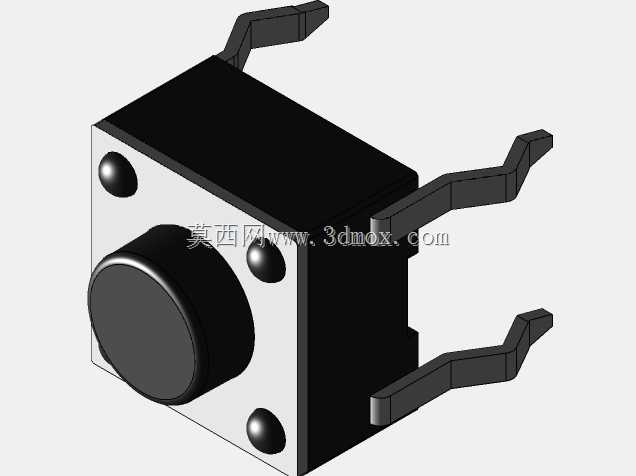

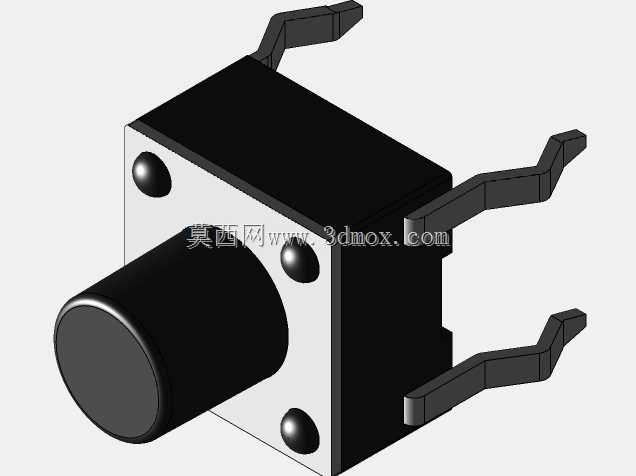

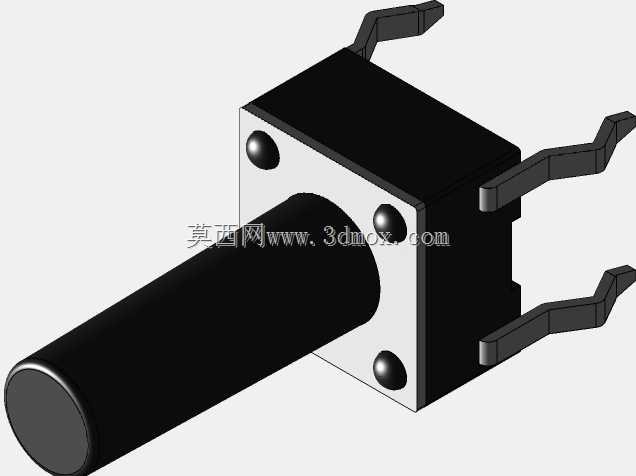

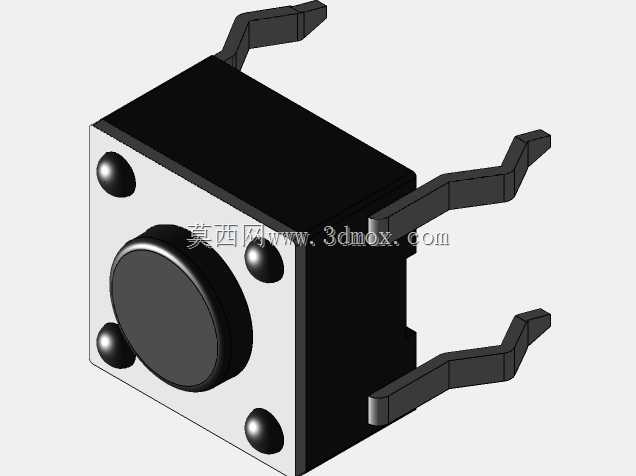

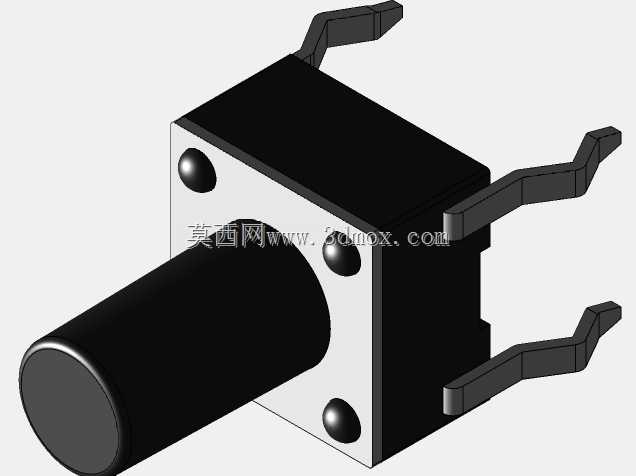

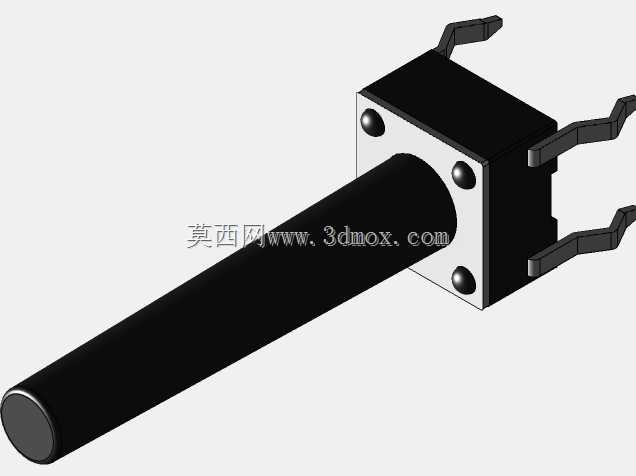

这款6毫米规格直插式触觉开关，是消费电子、工业控制板卡、小型家电操控面板领域应用极为广泛的基础输入元件，日常接触的遥控器按键、小型仪器操作键、玩具控制触发端、工控设备辅助功能按键中，都能见到这类元件的身影，它承担着人机交互过程中瞬时信号触发的核心作用，用户按下按键时即可完成电路通断信号的传递，松开后自动复位断开，实现单次操作的信号输入，是低电压小电流控制回路里最常用的触发类元件。从功能特性来看，这款触觉开关采用直插式THT封装设计，适配常规波峰焊、手工焊的通孔焊接工艺，四个弯折成型的金属引脚在插入PCB对应安装孔后，既能保证焊接后的结构牢固度，也能在频繁按压过程中分散受力，避免引脚脱焊、本体偏移的问题；开关本体顶部的圆形按压帽采用耐磨工程塑料材质，按压行程适中，触发反馈清晰，用户操作时能通过触感明确感知触发状态，避免误触或操作无响应的情况，内部采用成熟的弹片接触结构，具备稳定的导通性能，可满足日常场景下数万次的按压使用寿命要求。在设计思路上，这款开关采用6×6毫米的正方形本体轮廓，整体高度覆盖4.3毫米到26毫米的不同规格台阶选型，可适配不同厚度的设备外壳、不同按键行程的设计需求，设计时充分考虑了批量生产的装配便利性：四个引脚的排布间距符合行业通用规范，可直接匹配标准封装库的焊盘设计，无需额外定制封装；本体顶部四个角的定位凸点，可在装配时与外壳的定位卡槽配合，避免焊接后本体旋转偏移，保证按键帽与外壳开孔的对位精度；引脚的弯折角度经过精准校准，插入PCB时可顺畅穿过焊孔，不会出现卡滞、顶偏本体的问题，适配自动化插件设备的批量装配要求。在安装边界层面，设计PCB封装时需要预留不小于7×7毫米的板面安装空间，引脚伸出本体的长度适配常规1.6毫米厚度的PCB板，焊接后引脚在板面背面的伸出长度可控，不会与背面的元件或结构件产生干涉；开关按压方向的垂直空间需要根据所选高度型号预留足够的按压行程余量，保证按键按下到底部时不会与下方PCB或周边元件产生碰撞，同时顶部按键帽与外壳开孔的单边间隙控制在0.2到0.3毫米之间，既避免按键卡滞，也能防止灰尘过多进入开关内部影响接触性能。这类直插轻触开关凭借成本低廉、装配简单、性能稳定的优势，在各类小信号控制回路中始终占据着较高的应用比例，是电子硬件设计中最基础也最不可或缺的通用元件之一。
