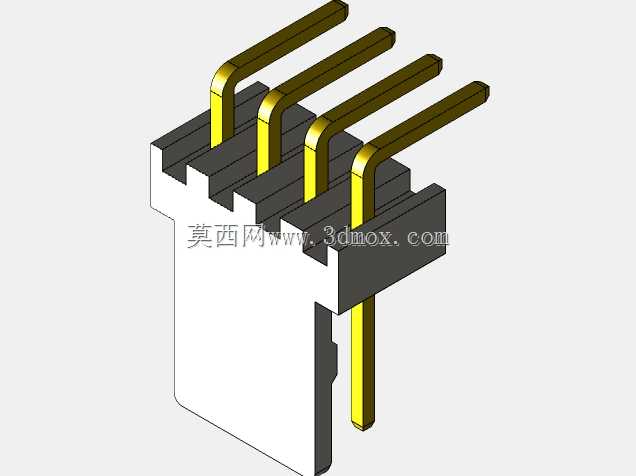

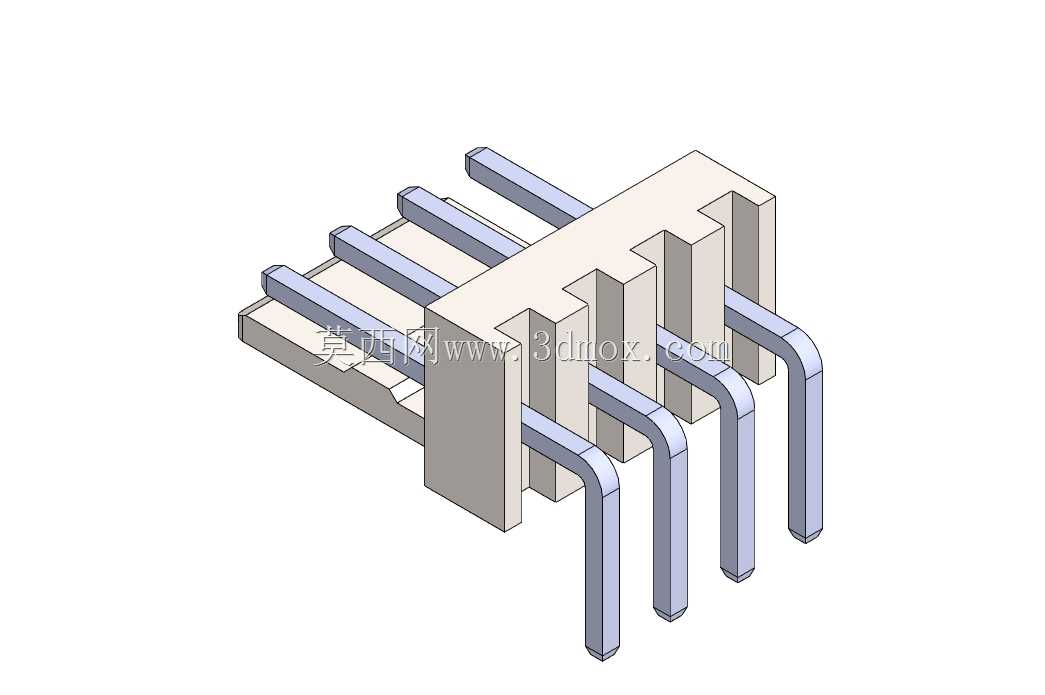

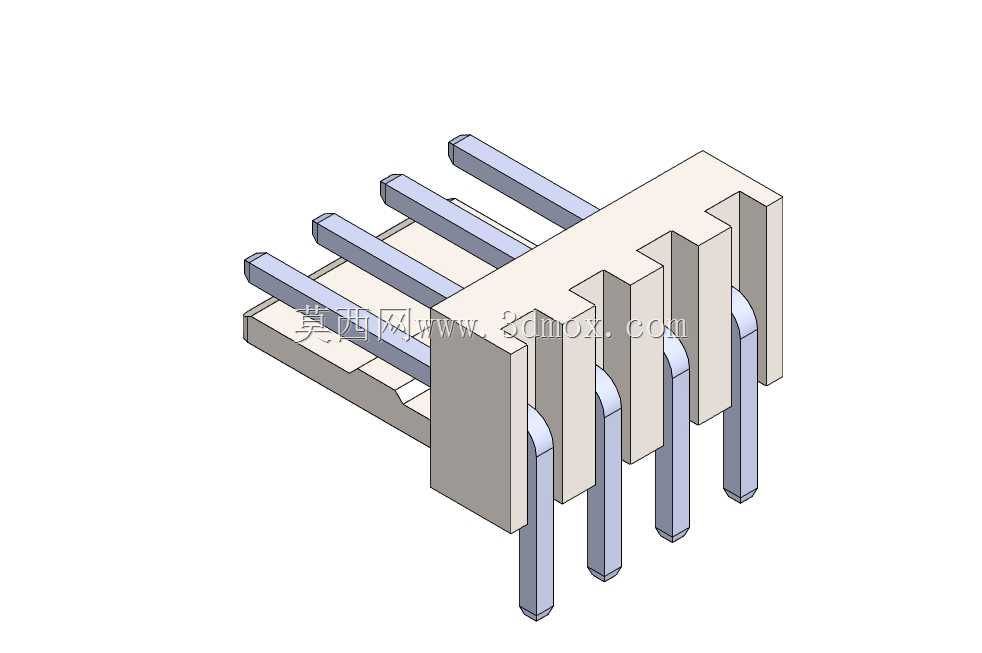

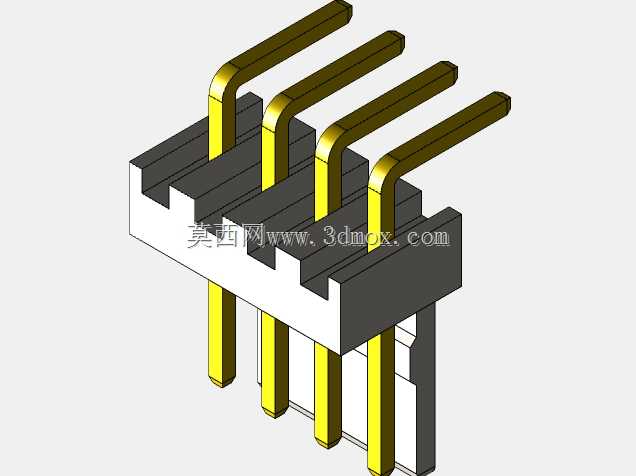

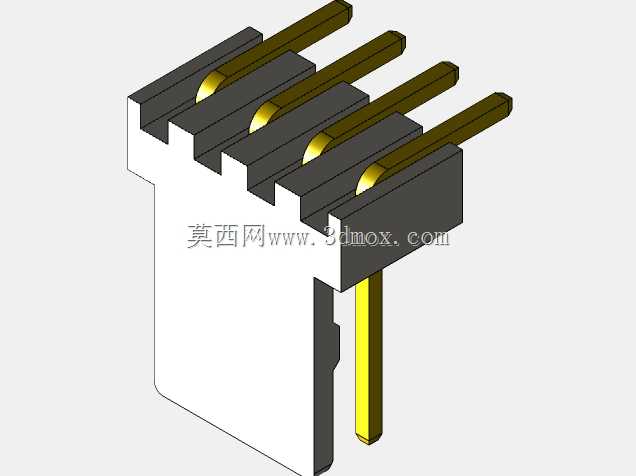

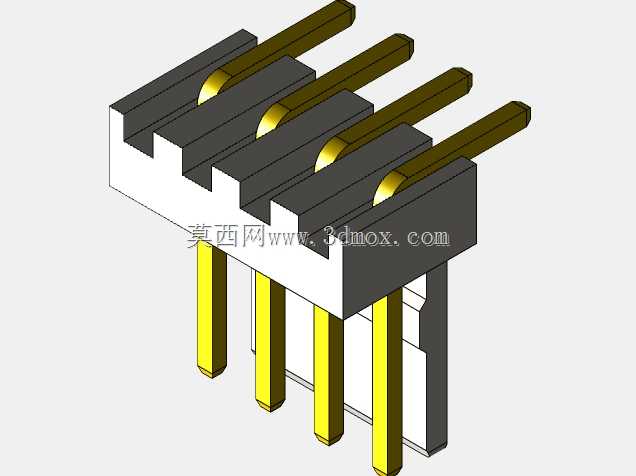

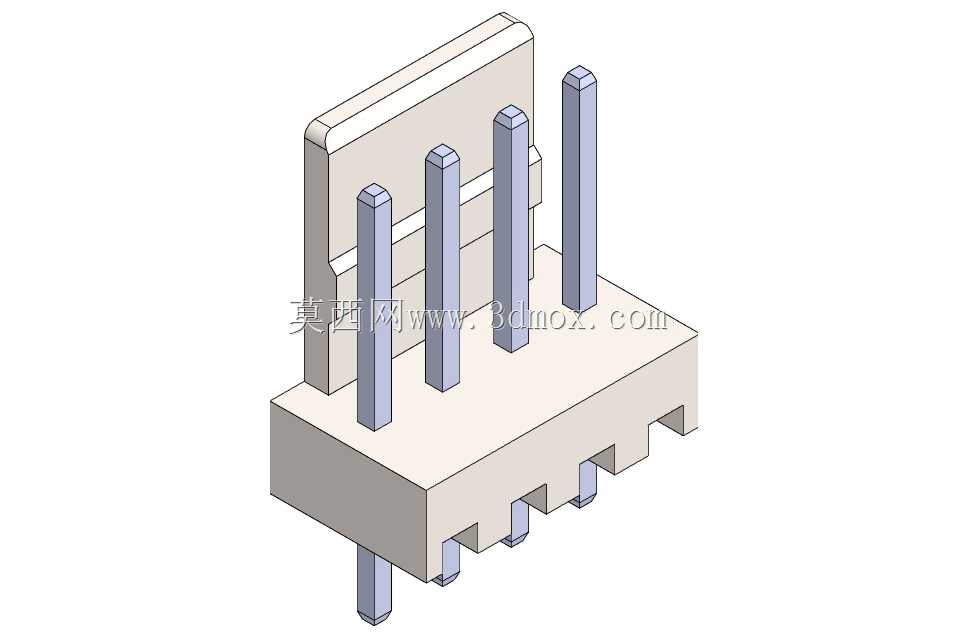

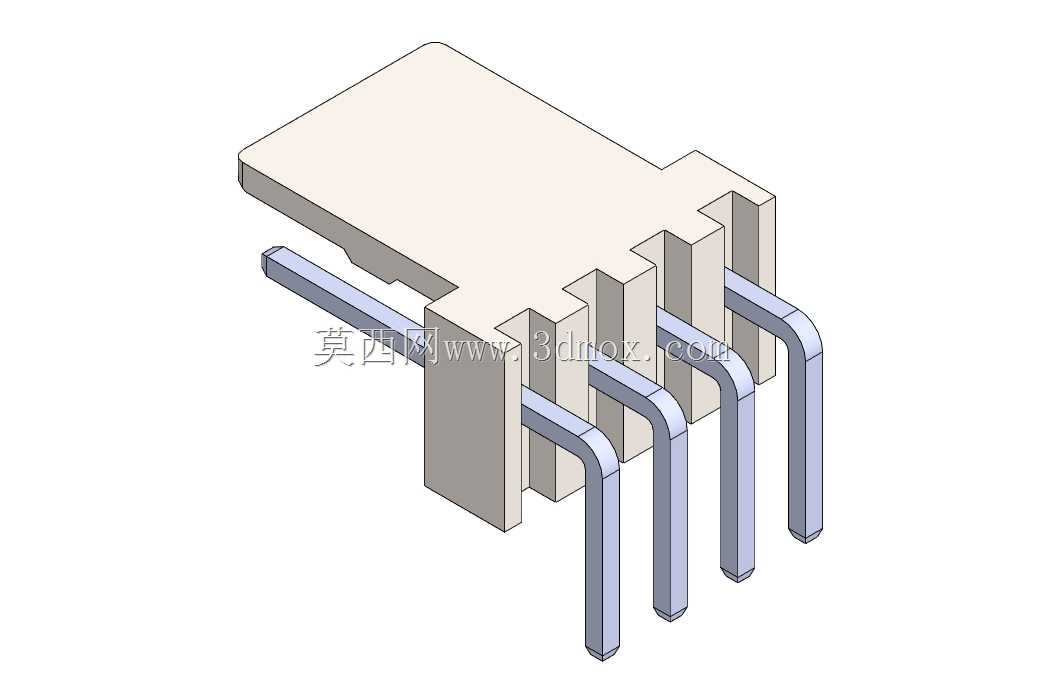

2.54mm节距直插式PCB板端WF连接器

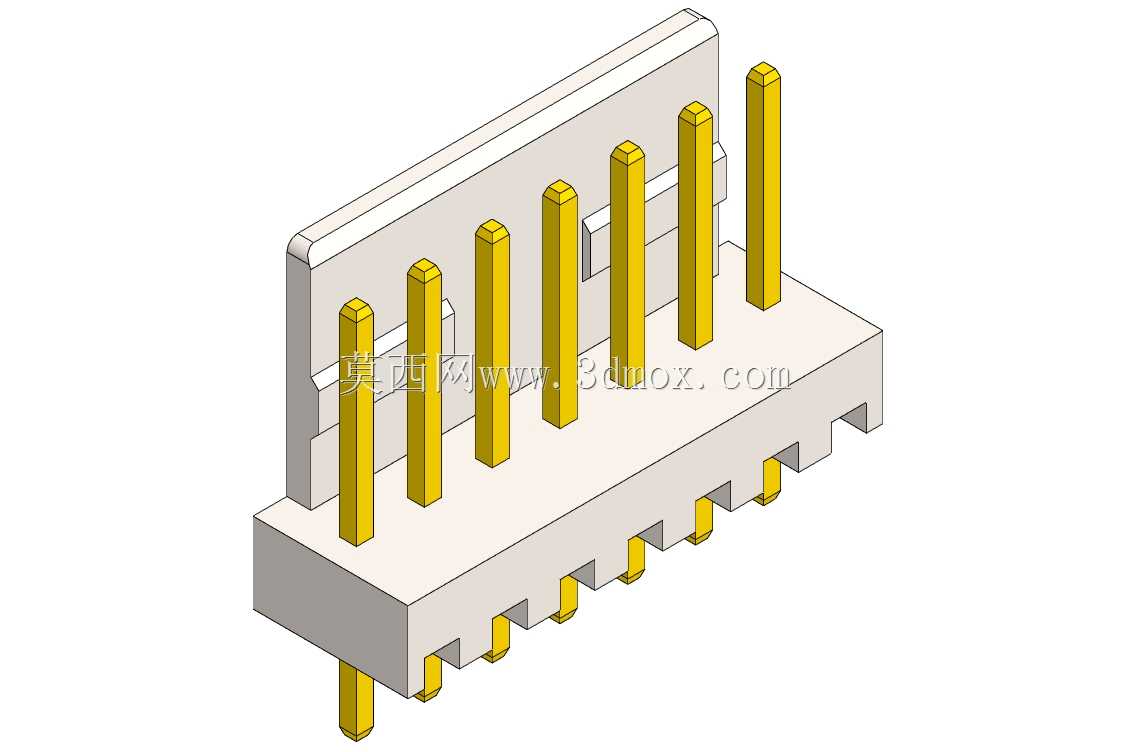

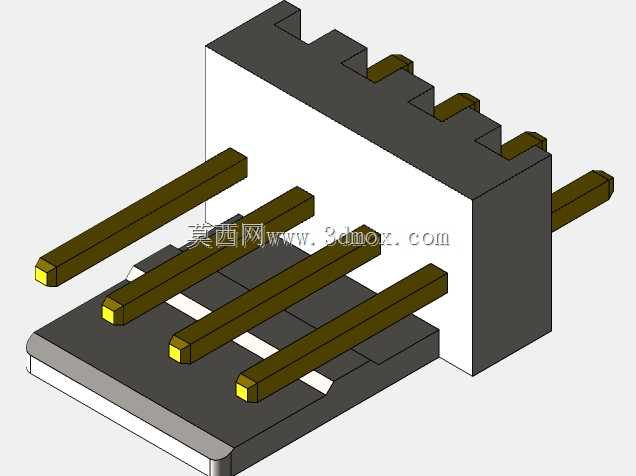

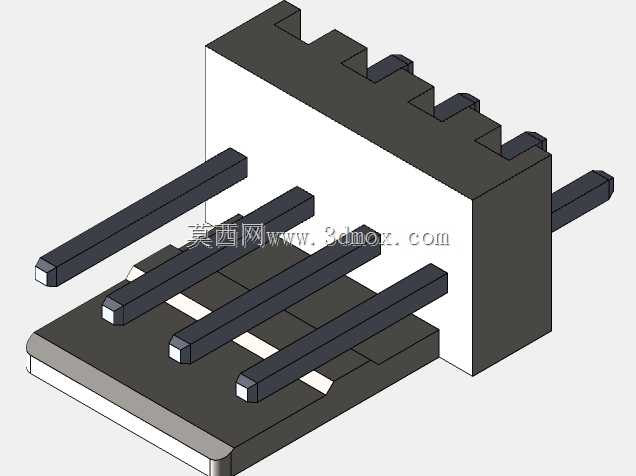

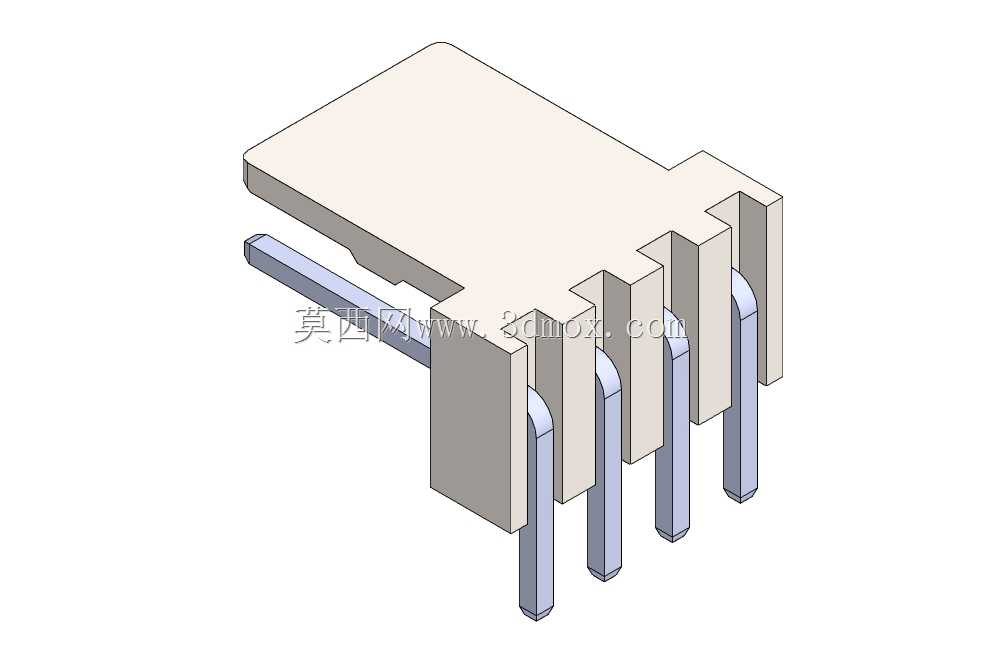

这款WF连接器属于板对板连接类电子接插件，主要应用于各类工业控制板卡、消费电子主板、电源模块、嵌入式开发板等PCB电路场景中，承担不同电路板之间、电路板与外接功能模块之间的信号传输与电力连通作用，是电子设备内部电路架构中不可或缺的基础连接部件，能够在设备组装、后期维护时实现模块的快速插拔对接，替代传统焊接式的硬连接方案，大幅提升生产装配效率与后期维修的便捷性。该款连接器采用2.54mm的标准行业节距设计，适配市面上绝大多数通用PCB板的孔位布局规范，可兼容同规格的排母类接插件实现配对插接，引脚采用直插式设计，能够在波峰焊、回流焊工艺中稳定固定在PCB板面上，引脚表面做镀锡或镀金处理，既可以提升焊接时的焊锡浸润性，保证焊接点位的牢固可靠，也能降低接触电阻，减少信号传输过程中的损耗与接触不良问题，镀金款还可适配高振动、高湿度的复杂工业使用场景，提升长期使用的接触稳定性。在设计思路上，这款连接器采用基座加高定位柱的结构，绝缘基座采用耐高温的工程塑料材质，能够承受焊接过程中的高温冲击而不变形、不析出有害物质，基座底部设置有定位凸台，在插件安装时可以卡入PCB板对应的定位孔中，避免焊接过程中连接器出现偏移、浮高的问题，保证所有引脚都能准确对应焊盘位置；上方的加高挡墙结构可以在插接配对连接器时起到导向与限位作用，避免插接过深损坏引脚或PCB板上的周边元器件，同时也能在插接过程中对引脚形成防护，减少外力弯折导致的引脚变形问题。从安装边界来看，这款连接器的引脚伸出基座底部的长度适配常规1.6mm-2.0mm厚度的PCB板，焊接后引脚露出板面的长度控制在合理范围，不会与板底的外壳或其他结构产生干涉；基座整体外形规整，周边预留的安全间距符合常规PCB布局规范，在排布时不会占用过多板面空间，多引脚的型号可以根据实际电路需求选择对应引脚数的规格，满足不同路数信号与电力传输的需求，适配从低压信号传输到小电流电力输送的多种电路连接需求。
