2.54mm间距插脚跳线连接座结构设计

项目分类:通用五金配件 发布时间:2021-05-20 ID:176829
  • 2.54mm间距插脚跳线连接座结构设计
  • 2.54mm间距插脚跳线连接座结构设计
  • 2.54mm间距插脚跳线连接座结构设计
  • 2.54mm间距插脚跳线连接座结构设计
  • 2.54mm间距插脚跳线连接座结构设计
  • 2.54mm间距插脚跳线连接座结构设计
  • 2.54mm间距插脚跳线连接座结构设计
  • 2.54mm间距插脚跳线连接座结构设计
  • 2.54mm间距插脚跳线连接座结构设计
  • 2.54mm间距插脚跳线连接座结构设计
  • 2.54mm间距插脚跳线连接座结构设计
  • 2.54mm间距插脚跳线连接座结构设计
  • 2.54mm间距插脚跳线连接座结构设计
  • 2.54mm间距插脚跳线连接座结构设计
  • 2.54mm间距插脚跳线连接座结构设计
  • 2.54mm间距插脚跳线连接座结构设计
  • 2.54mm间距插脚跳线连接座结构设计
  • 2.54mm间距插脚跳线连接座结构设计
  • 2.54mm间距插脚跳线连接座结构设计
  • 2.54mm间距插脚跳线连接座结构设计
  • 2.54mm间距插脚跳线连接座结构设计
  • 2.54mm间距插脚跳线连接座结构设计
  • 2.54mm间距插脚跳线连接座结构设计
  • 2.54mm间距插脚跳线连接座结构设计
  • 2.54mm间距插脚跳线连接座结构设计
  • 2.54mm间距插脚跳线连接座结构设计
  • 2.54mm间距插脚跳线连接座结构设计
  • 2.54mm间距插脚跳线连接座结构设计
  • 2.54mm间距插脚跳线连接座结构设计
  • 2.54mm间距插脚跳线连接座结构设计

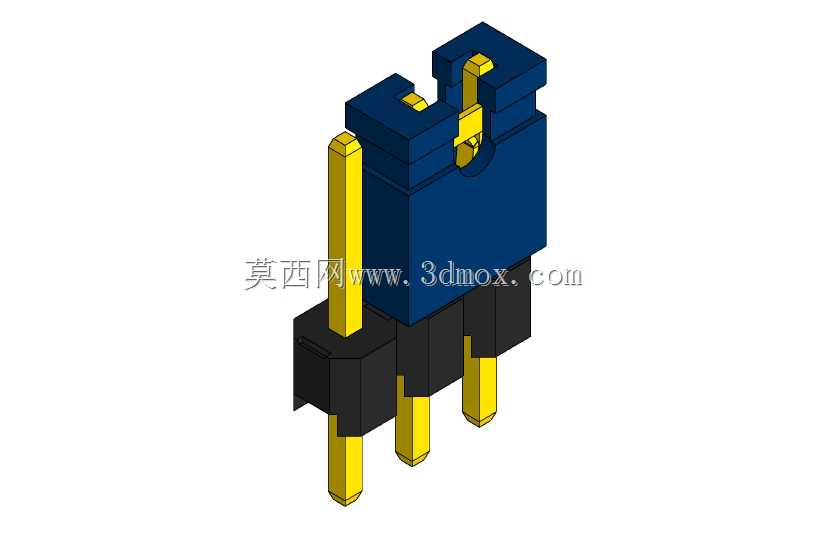

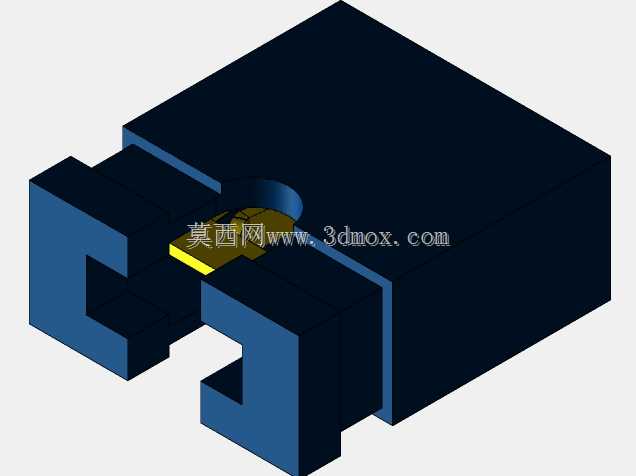

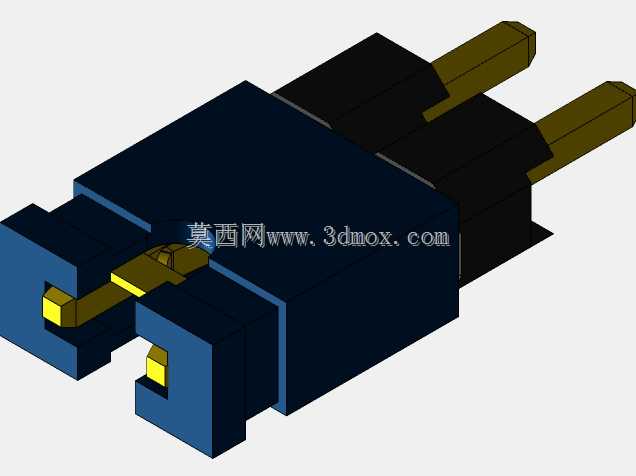

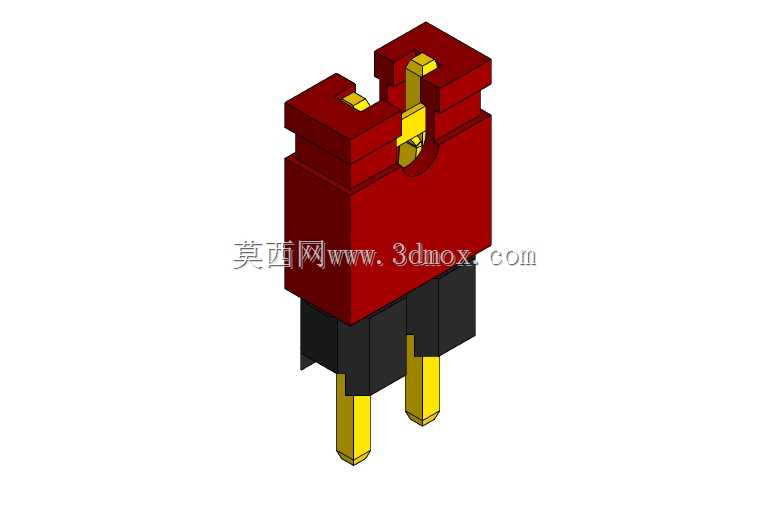

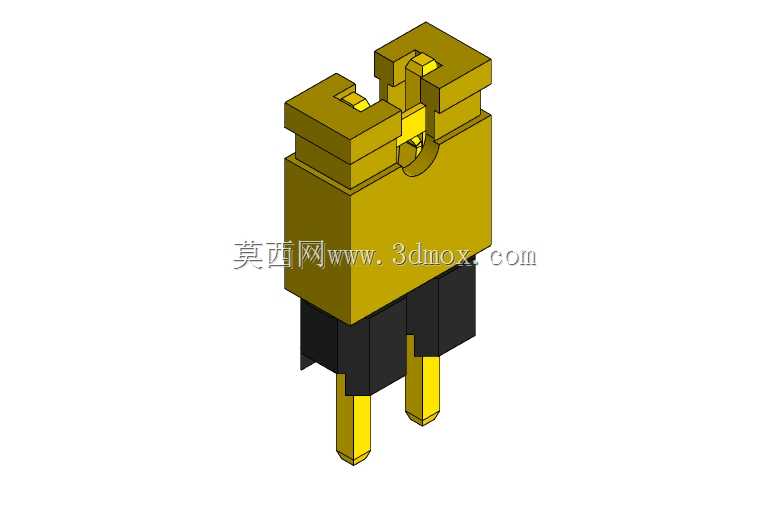

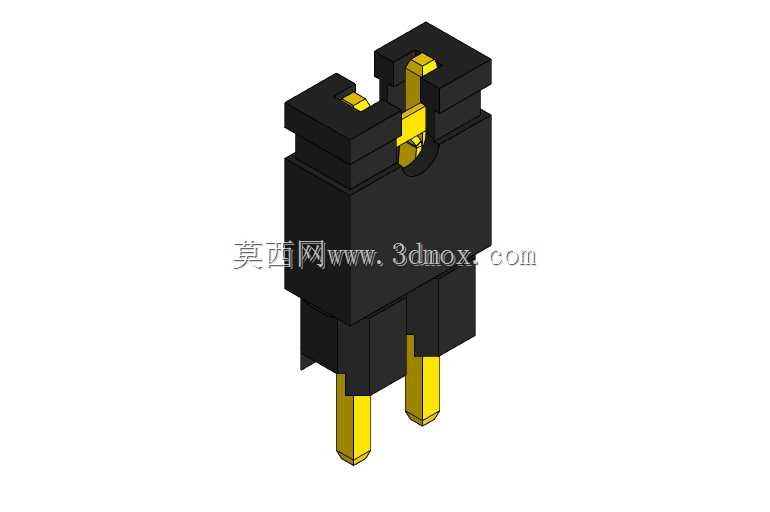

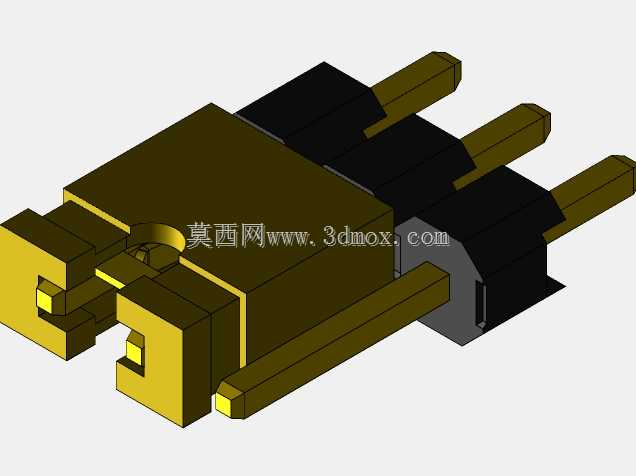

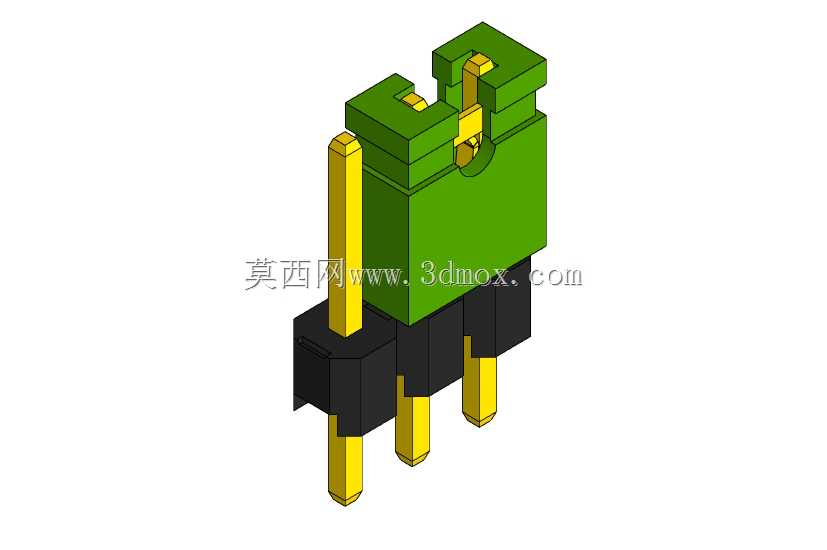

这款2.54毫米间距的插脚跳线连接结构,是电子电路布线、PCB板卡调试、小型电子设备内部信号转接场景中常用的连接部件,主要用于实现电路节点间的短接、信号跨接,或是配合对应规格的PLS连接器完成多线路的快速插拔连接,在消费电子、工业控制板卡、教学实验电路、小型智能硬件的生产与调试环节都有广泛应用。在实际使用中,这类跳线连接结构既可以作为独立短接件完成单路或多路相邻触点的跳接,也可以配套2/3插脚的对应连接器使用,实现可拆卸的线路连接,相比直接焊接的飞线,这类结构的连接稳定性更强,后期维护调整时无需反复拆焊,能大幅降低板卡调试、线路改接的操作难度,也能避免反复焊接对PCB焊盘造成的损伤。从功能特性来看,这款连接结构采用绝缘基座搭配导电插脚的组合设计,外部黑色绝缘基座采用工程塑料材质,具备良好的绝缘性能与结构强度,能够隔绝相邻触点间的信号干扰,同时为内部导电部件提供稳定的防护,避免日常使用中出现触点偏移、异物短接的问题;内部黄色导电接触件采用弹性接触结构,插合时能够提供稳定的接触压力,保证信号传输的稳定性,降低接触电阻带来的信号损耗,同时支持多次反复插拔,满足调试阶段频繁改接的使用需求。在设计思路上,这款结构严格遵循2.54mm的标准节距设计,这一间距是电子行业通用的排针排母标准间距,能够完美适配市面上绝大多数标准面包板、PCB焊盘、对应规格的连接器产品,具备极强的通用互换性;基座的外形采用方正的卡扣式结构,侧面设置有对应的卡位结构,插合后能够与配套连接器形成稳定的卡扣固定,避免设备震动、拉扯线材时出现接触松脱的问题,同时基座的外形尺寸做了紧凑化处理,不会占用过多板卡空间,适合高密度布线的板卡使用。从安装边界来看,这款连接结构的插脚尺寸与标准2.54mm间距焊盘完全匹配,插脚长度适配常规PCB板的焊接厚度,焊接后基座底部与板卡表面保留合理间隙,既能够保证焊接后的结构稳定性,也能避免基座直接贴附板卡影响散热、或是残留焊锡造成意外短接;整体外形的长宽高尺寸经过优化,多组并排使用时相邻结构间不会出现干涉,能够满足多组跳线密集布置的使用需求,不同颜色的绝缘基座还可以做功能区分,方便生产、调试过程中快速识别不同线路的功能,降低接线错误的概率。
