PH系列可断开压接式直插连接器结构设计

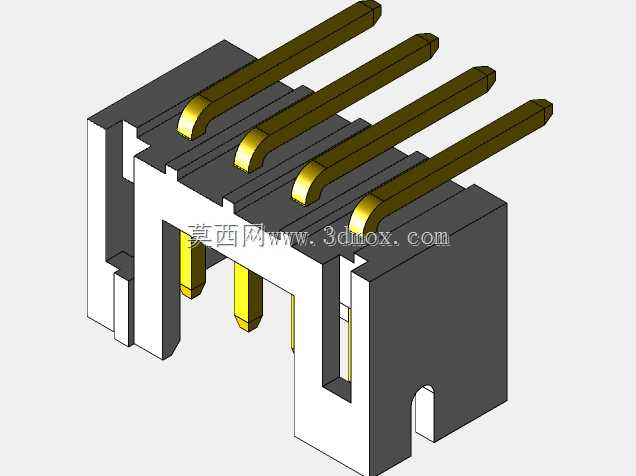

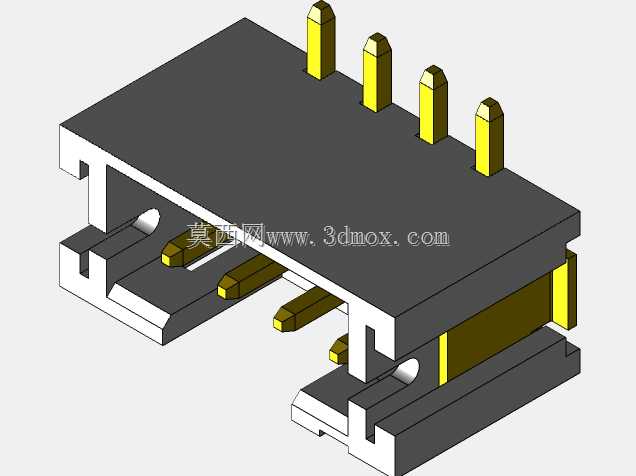

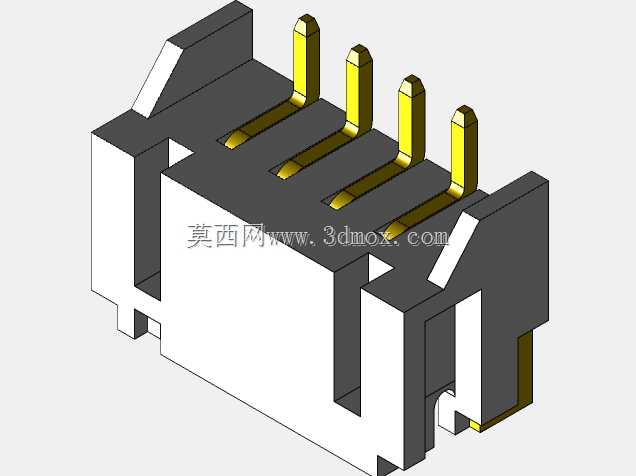

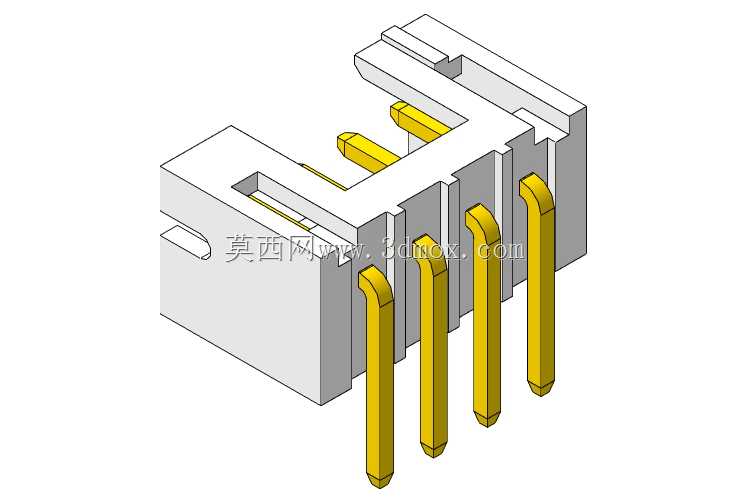

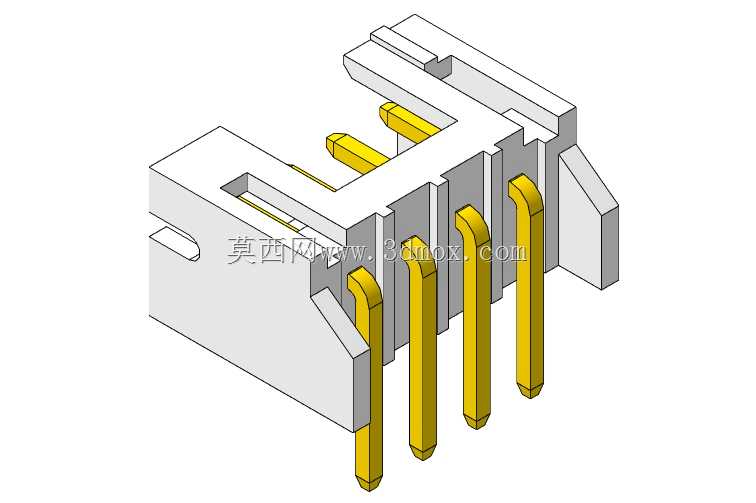

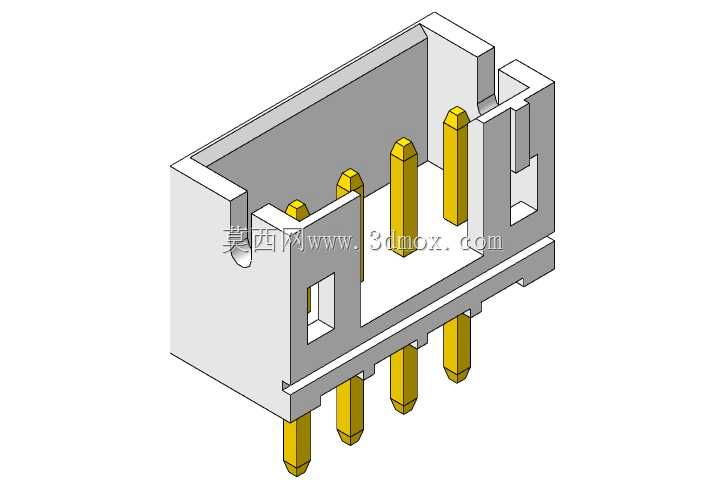

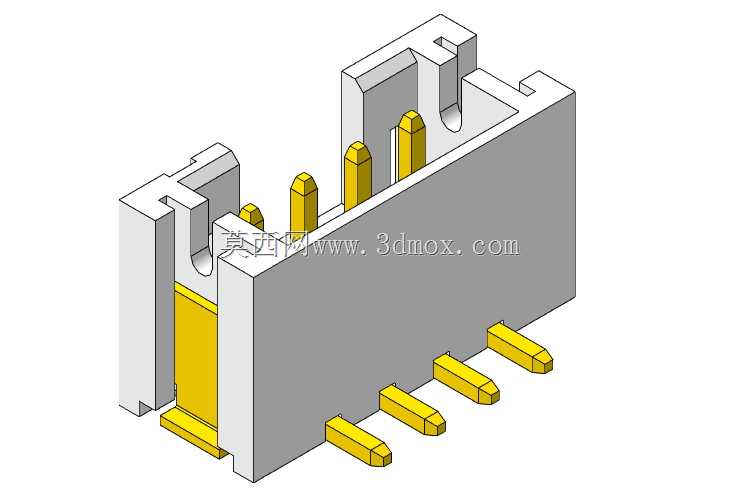

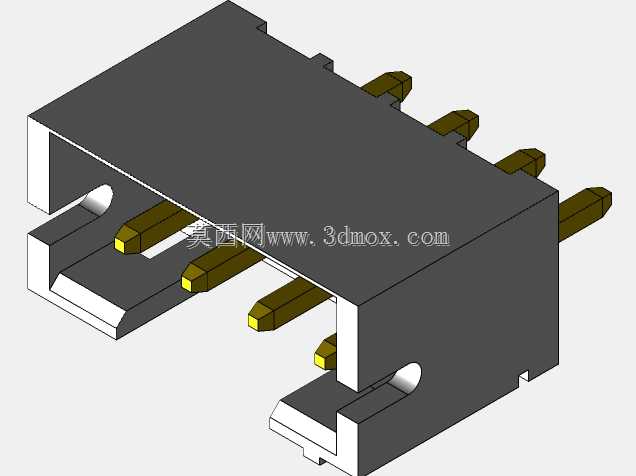

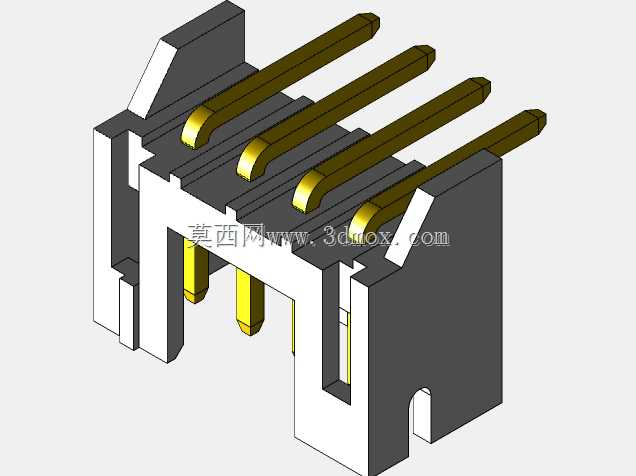

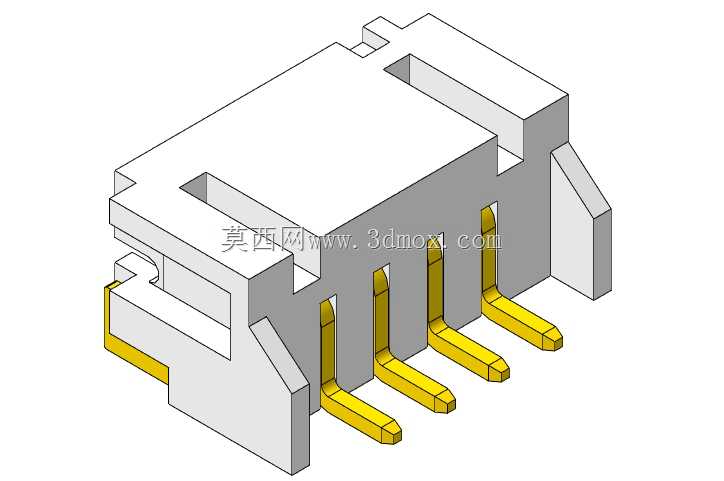

这款PH系列压接式连接器是电子电路互联场景中应用极为广泛的基础互联元件，常见于消费电子控制板卡、小型工控设备内部接线、智能家居模组、电源转接模块等场景中，承担板端与线端的信号、小电流传输功能，可实现线束与PCB板的快速插拔连接，替代传统焊接接线方式，大幅提升产线装配效率，也便于后期设备维护时的部件更换与线路检修。该款连接器覆盖2到16针的阶梯型针位规格，适配2.0mm标准节距的PCB焊盘布局，可匹配不同针数需求的电路连接场景，无论是少量信号传输的传感线路，还是多路并行的控制信号线路，都能找到对应针数的型号适配。产品采用绝缘基座与导电插针分体组合的结构设计思路，绝缘基座选用耐温阻燃的工程塑料材质，通过注塑成型形成带定位卡槽的壳体结构，壳体内部设置有对应插针的定位隔腔，既可以将每根导电插针独立分隔，避免相邻插针间距过小引发的爬电、短路风险，也能在插合对接时为对接端提供导向定位，防止插偏导致的插针弯折、接触不良问题。导电插针采用铜合金基材表面镀锡处理，兼顾优良导电性能与抗氧化能力，插针分为板端焊接段与对接接触段，板端焊接段为直插式设计，可直接穿过PCB板对应的安装孔进行波峰焊固定，焊接段长度适配常规1.6mm厚度PCB板的焊接要求，穿过板面后预留的焊锡浸润长度可保证焊接牢固度；对接接触段设计有防退倒刺结构，压入绝缘基座后可与基座卡槽紧密咬合，避免插拔过程中插针松动移位。基座外侧设置有与PH母壳匹配的卡扣结构，当带压接端子的母端外壳插入时，卡扣可与母壳的锁止位卡合，防止设备运行过程中受震动拉扯导致接线松脱，提升连接可靠性。从安装边界来看，该连接器的基座外形尺寸严格遵循行业通用的PH连接器安装规范，针位间距保持标准2.0mm，基座宽度随针数增加线性扩展，基座高度方向预留足够的插合行程，安装时在PCB板上预留对应针数的等距焊盘孔位即可，不需要额外设计复杂的固定结构，基座底部与PCB板面贴合的平面做了平整度处理，焊接后不会出现倾斜偏移，插针伸出基座底部的长度统一，可保证所有针脚同步穿过PCB板孔，不会出现个别针脚长度偏差导致的虚焊问题。针对不同的使用场景，该系列连接器还可适配通孔焊接、表面贴装、弯针等不同安装形式，满足卧式、立式等不同板内空间布局的安装需求，在狭小的设备内部空间中也能灵活布置。
