落地式数控镗铣加工平台结构设计

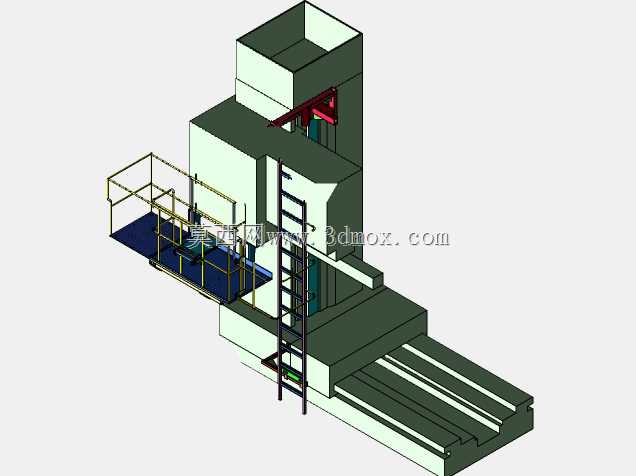

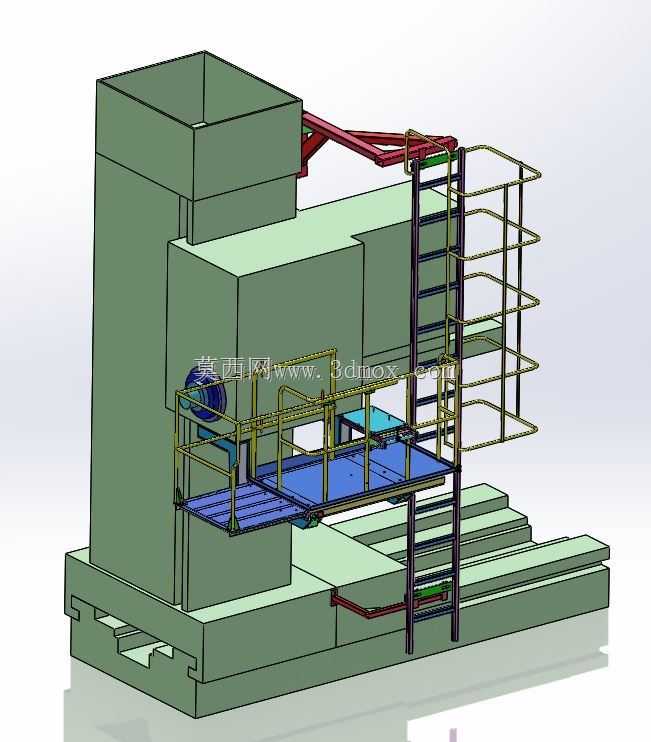

该款落地式数控镗铣加工平台，主要面向重型装备制造、大型钢结构加工、风电核心部件生产、船舶配套构件加工等场景，针对大尺寸、大重量金属构件的高精度加工需求设计，可完成大型工件的镗孔、铣削平面、钻孔、攻丝、锪孔等多工序复合加工，解决传统小型加工设备无法承载超重型工件、加工行程不足的痛点，适配单件小批量的大型非标零件加工生产，在重型机械加工厂、风电塔筒生产车间、船舶修造厂的加工工段有着广泛的应用空间。设备整体采用分体式高刚性布局，底部为多道平行布置的重载床身导轨结构，床身采用箱型筋格设计，可承载数十吨重的大型工件，长期承受重切削载荷也不会出现形变偏移，保障长期加工的精度稳定性。左侧为集成式主轴立柱结构，立柱内部布置有垂直方向的进给传动机构与主轴配重系统，可带动主轴箱完成垂直方向的进给移动，主轴单元采用大扭矩镗铣主轴设计，可适配多种刀柄的加工刀具，满足不同切削工况的扭矩与转速输出需求。设备中部设置有带安全护栏的操作检修平台，平台采用防滑花纹钢板铺设，周边设置多层防护栏杆与爬梯结构，方便操作人员近距离完成工件装夹对位、刀具更换、设备日常检修维护等操作，爬梯与平台的连接位置做了加强固定处理，可承受多名操作人员同时站立的载荷，护栏高度符合工业安全防护标准，避免高空作业坠落风险。主轴横向进给滑枕布置在立柱前端，可沿水平方向伸出完成深孔镗削加工，滑枕内部做了耐磨导向结构设计，长行程伸出时仍能保持足够的刚性，减少切削震颤。设备的管线采用拖链内置布置，所有液压、润滑、电气管线都沿设备结构内侧排布，避免加工过程中切屑飞溅损坏管线，同时让设备整体外观更整洁规整。在安装边界上，设备整体占地长度适配大型车间的跨距布置，安装时需要提前做加厚混凝土地基并预留地脚螺栓安装位，地基需做防震处理，避免周边重型设备运行的震动传导影响加工精度；设备操作侧预留足够的工件吊装转运空间，方便行车将重型工件吊装到床身工作台位置完成装夹，设备后侧预留检修通道，方便后期维护人员对传动部件、电气柜进行检修保养。整体设计充分考虑了重型加工场景的实际使用需求，在刚性、操作便利性、维护便捷性上做了针对性优化，可满足大型金属构件的高精度复合加工需求。
