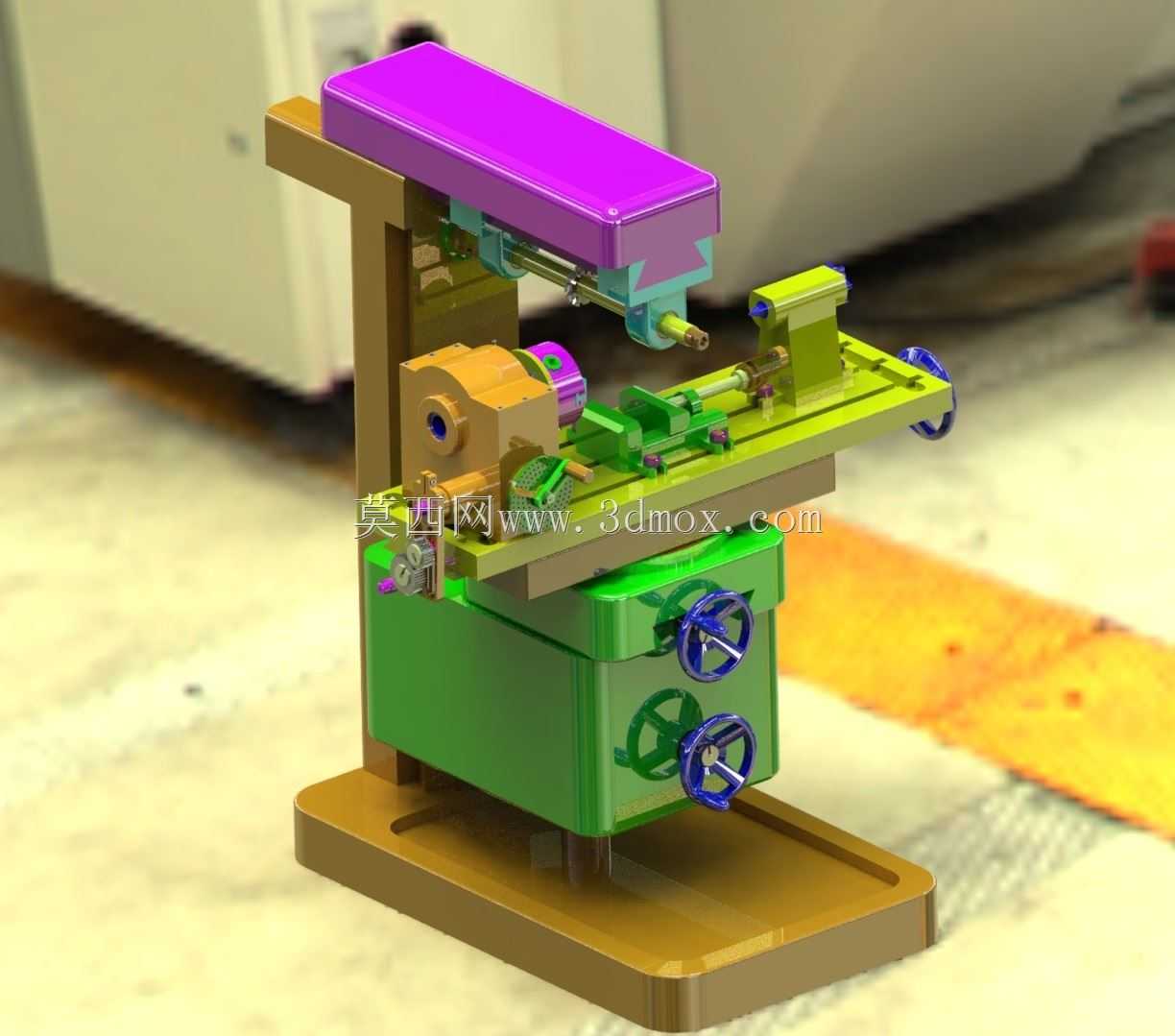

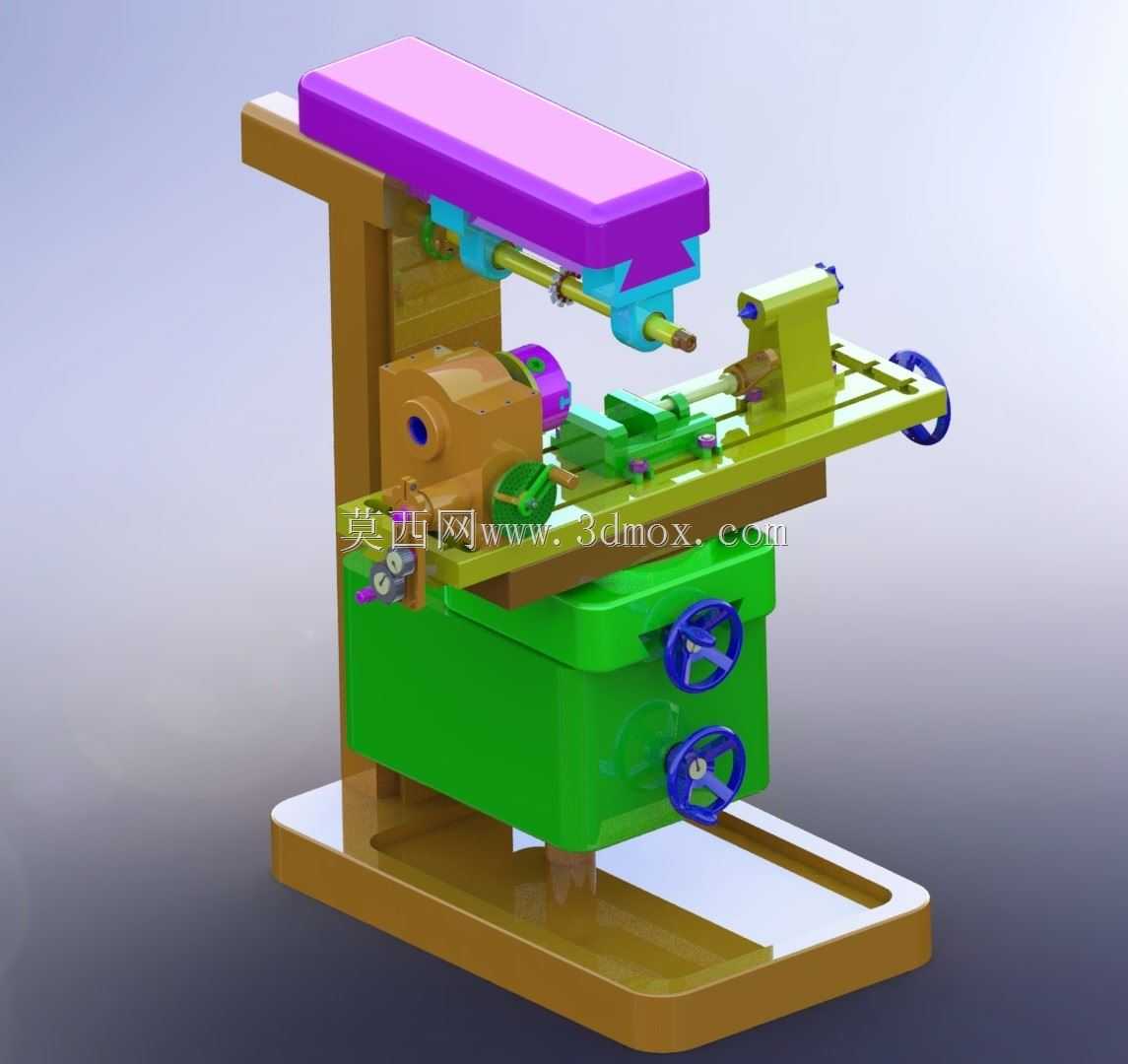

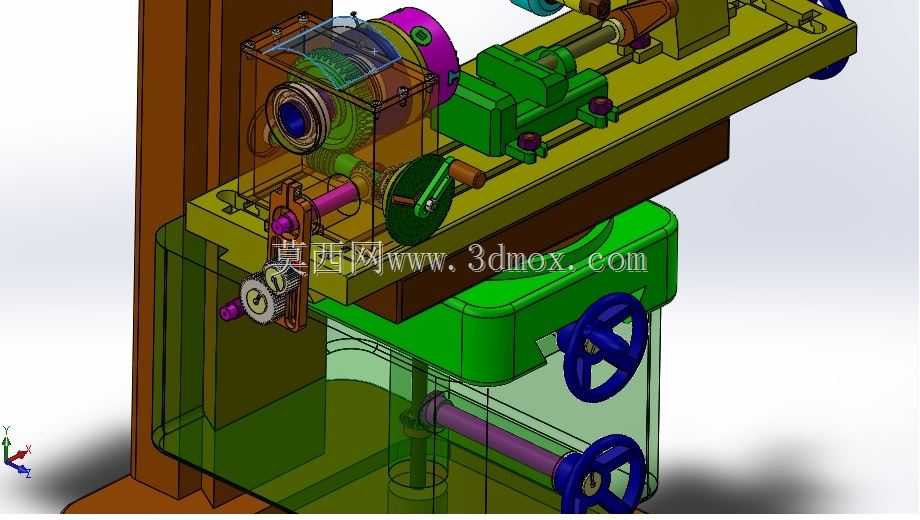

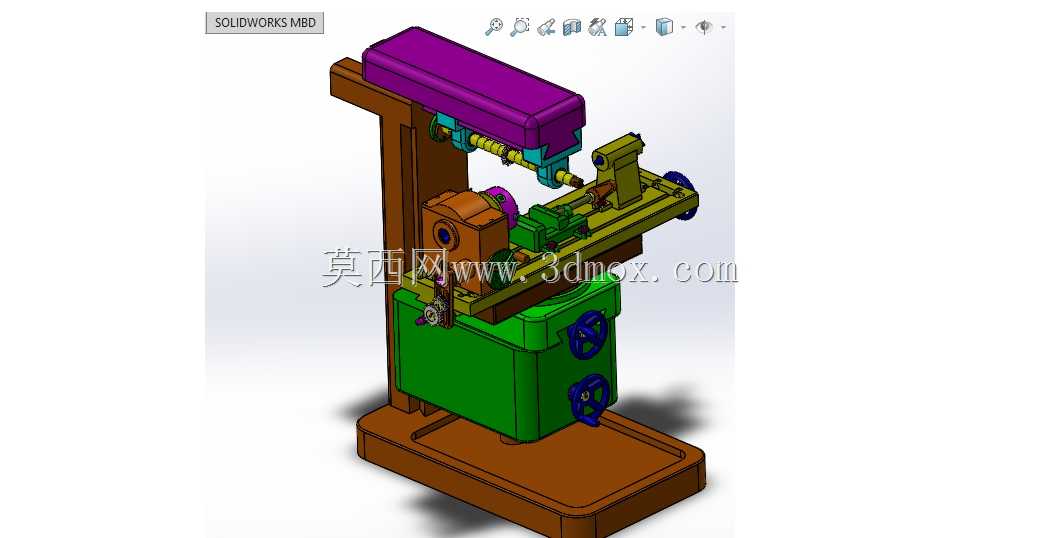

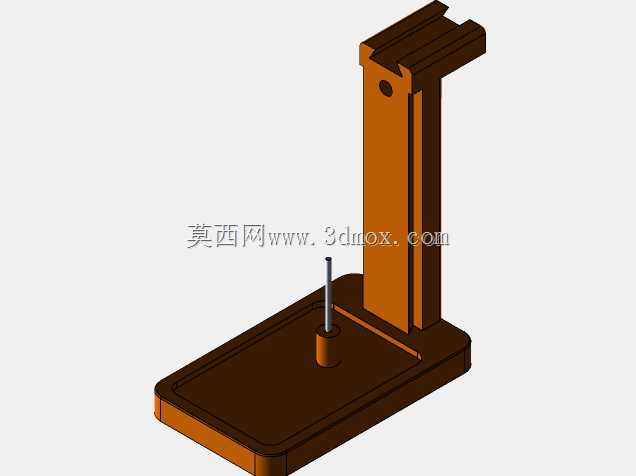

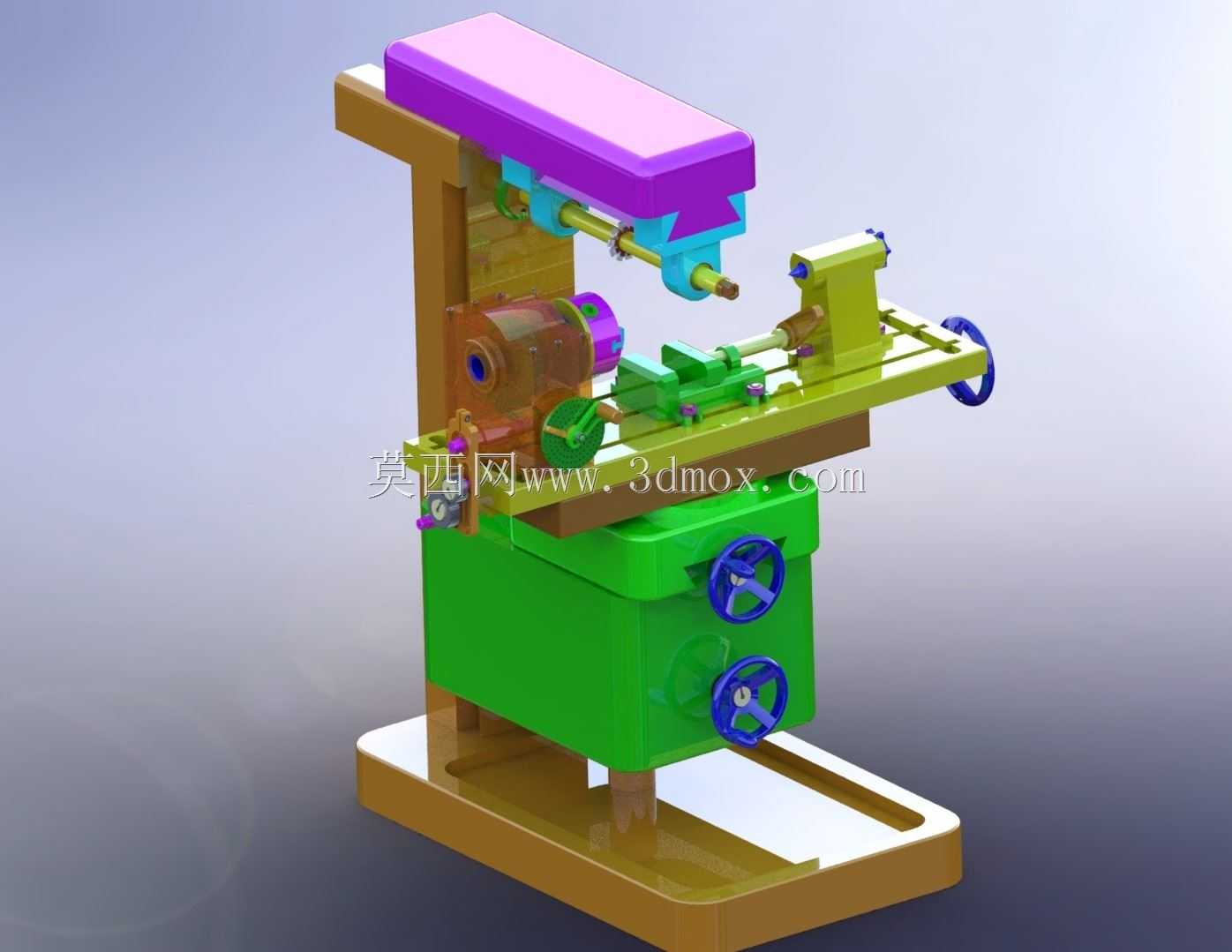

卧式升降台铣床结构三维设计展示

这款铣床模型还原了通用卧式升降台铣床的完整机械结构，可覆盖常规机械加工车间的平面铣削、沟槽加工、齿轮齿形加工、小型零件成型面加工等多类作业场景，是中小批量机械零件加工、工装夹具修配、教学实训演示场景中常用的金属切削设备。从实际用途来看，该类铣床可适配圆柱铣刀、盘形铣刀、成形铣刀等多类刀具，完成黑色金属、有色金属及部分非金属工件的切削加工，加工过程中工件固定于工作台夹具上，通过工作台的多向进给配合主轴的高速旋转实现材料去除，可满足普通精度等级的零件加工需求，在五金加工、模具修配、设备维修、职业院校实训教学等场景中应用十分广泛。从功能特性来看，模型完整还原了铣床的核心功能模块：床身作为整体承载基础，内置主轴传动与变速结构，可实现不同转速的切削输出；升降台部分可实现垂直方向的进给调整，配合床鞍的横向移动、工作台的纵向移动，可完成三个轴向的进给动作，适配不同尺寸工件的加工行程需求；悬梁与刀杆支架部分为卧式铣刀提供稳定支撑，减少长刀杆加工时的振颤，提升切削稳定性；工作台配备的手轮结构可实现手动微调进给，也可适配机动进给结构实现自动走刀，降低操作人员的劳动强度。从设计思路来看，该结构遵循传统卧式铣床的成熟布局逻辑，采用箱型床身保证整体刚性，将传动结构内置在床身与底座内部，既可以保护传动部件免受切削碎屑、切削液的侵蚀，也能通过箱体结构吸收切削过程中的振动，提升加工稳定性；操作手轮集中布置在设备正面与侧面，符合操作人员的作业习惯，降低操作过程中的动作幅度；各进给导轨面均设计有润滑与防护结构，可减少日常使用中的磨损，延长设备使用寿命。从外形尺寸与安装边界来看，该类常规卧式升降台铣床的整体占地尺寸适配中小型机加工车间的布局需求，底座采用平整支撑结构，安装时仅需保证地面水平度与承载能力即可，无需额外做特殊地基处理；工作台的行程范围可覆盖大部分常规小型机械零件的加工尺寸，设备上部的悬梁伸出长度可根据刀杆长度调整，不会额外占用过多的车间横向空间；设备后部预留有电机安装与传动带防护空间，安装时需预留足够的散热与维护操作空间，方便日常的检修、润滑与易损件更换作业。
