直插式单位七段数码显示器件结构设计

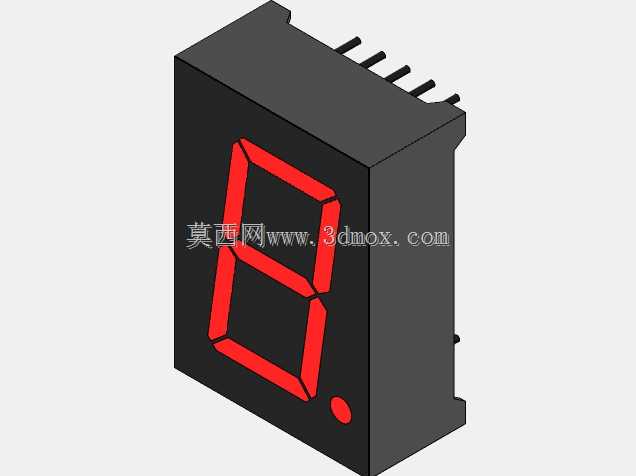

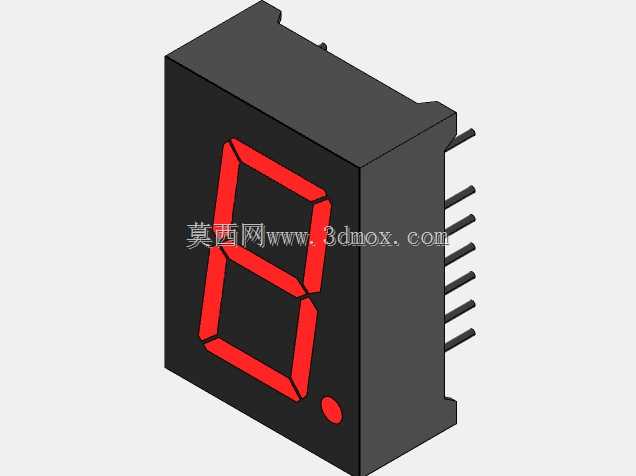

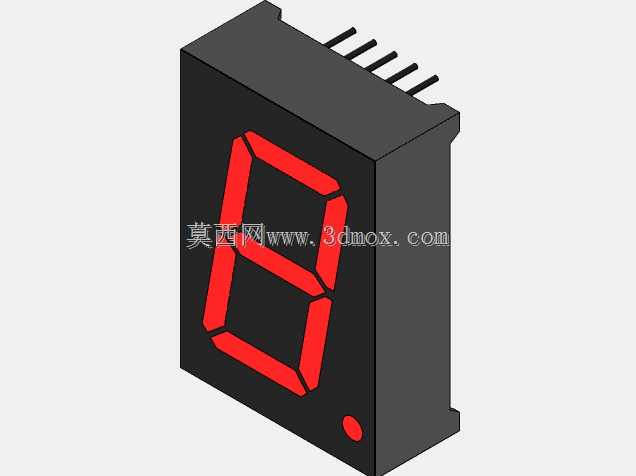

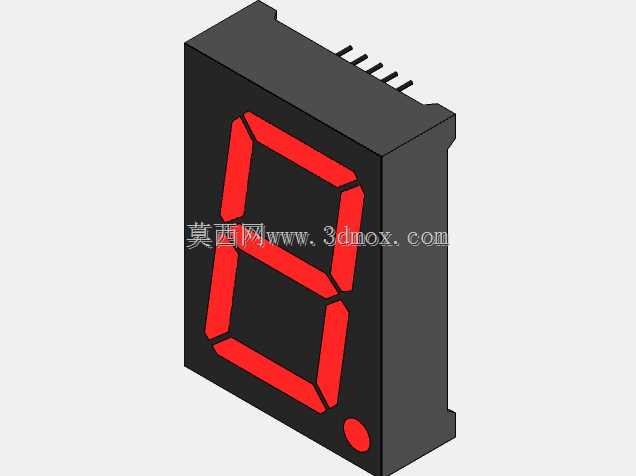

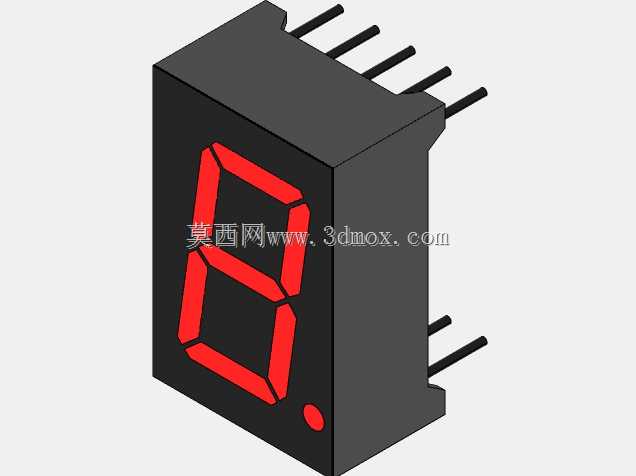

本次设计的直插式单位七段显示器件，是面向工业控制、消费电子、仪器仪表领域打造的基础显示组件，核心作用是通过七个独立可控的发光段组合，完成0-9阿拉伯数字及部分简易字符的可视化输出，在各类需要简易数值展示的场景中承担人机交互的信息传递功能，小到家用电磁炉的档位显示、电梯轿厢的楼层提示，大到工业控制柜的参数读数、电力计量表的数值展示，都能见到这类显示器件的应用。从功能特性来看，这款七段显示器件采用共阳/共阴通用引脚排布逻辑，七个发光段呈标准日字形排布，右下角附带独立小数点发光段，可满足带小数位的数值显示需求，发光段采用高对比度红色发光材质，在常规室内光照环境下具备清晰的可视距离，黑色哑光外壳能够有效减少环境光反射带来的显示干扰，提升不同光照条件下的读数准确性。在设计思路上，整体结构优先兼顾量产装配的便利性与使用可靠性，外壳采用耐高温绝缘工程塑料注塑成型，能够耐受波峰焊、回流焊过程中的短时高温，避免焊接过程中出现壳体变形、引脚移位的问题；内部发光芯片与引脚的连接结构做了抗震优化，能够适配车载、工业设备等存在持续振动的使用场景，降低长期使用过程中出现接触不良的概率。外形尺寸方面，这款单位七段显示器件采用行业通用的0.56英寸规格，显示面的有效可视区域符合常规读数的视觉习惯，整体壳体为规整长方体结构，上下两排直插引脚采用标准2.54mm间距设计，能够直接匹配通用万用板、量产PCB的标准孔位，安装边界清晰规整，不需要额外设计异形安装位，既可以通过引脚直接焊接固定在PCB板上，也可以搭配对应的面板卡扣嵌入设备面板安装，安装后显示面与设备面板齐平，兼顾装配效率与外观整洁度。引脚排布遵循行业通用规范，设计人员不需要额外重新绘制封装，能够直接调用标准封装库完成PCB设计，大幅缩短相关产品的开发周期，同时规整的外形也方便自动化贴装设备完成批量插件作业，适配规模化量产的装配需求。
