集成OLED显示的ESP32罗兰开发板结构设计

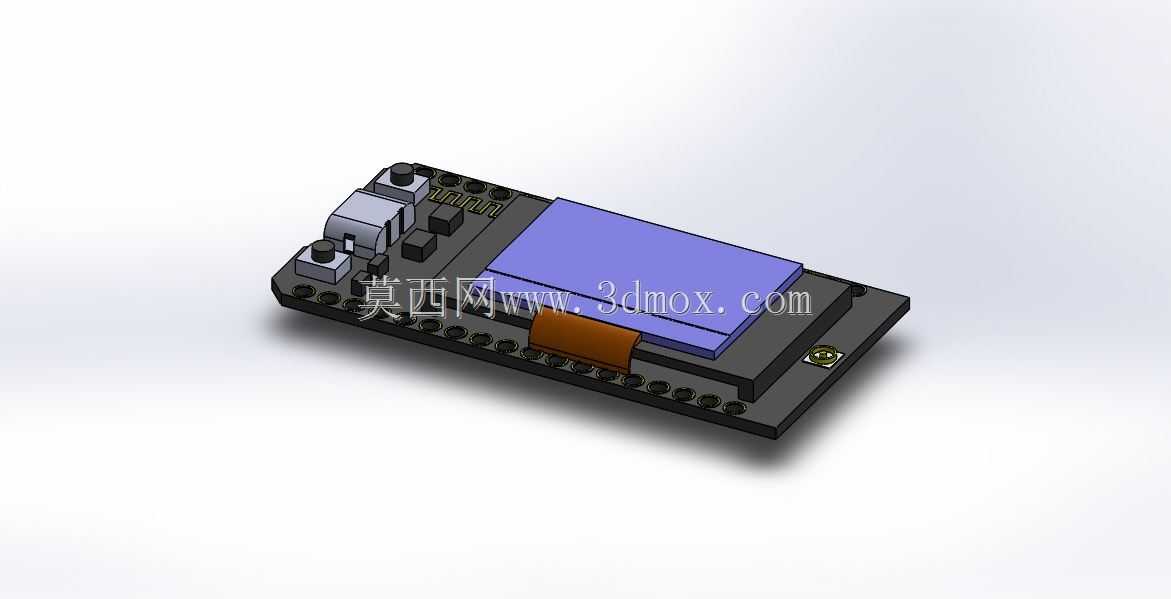

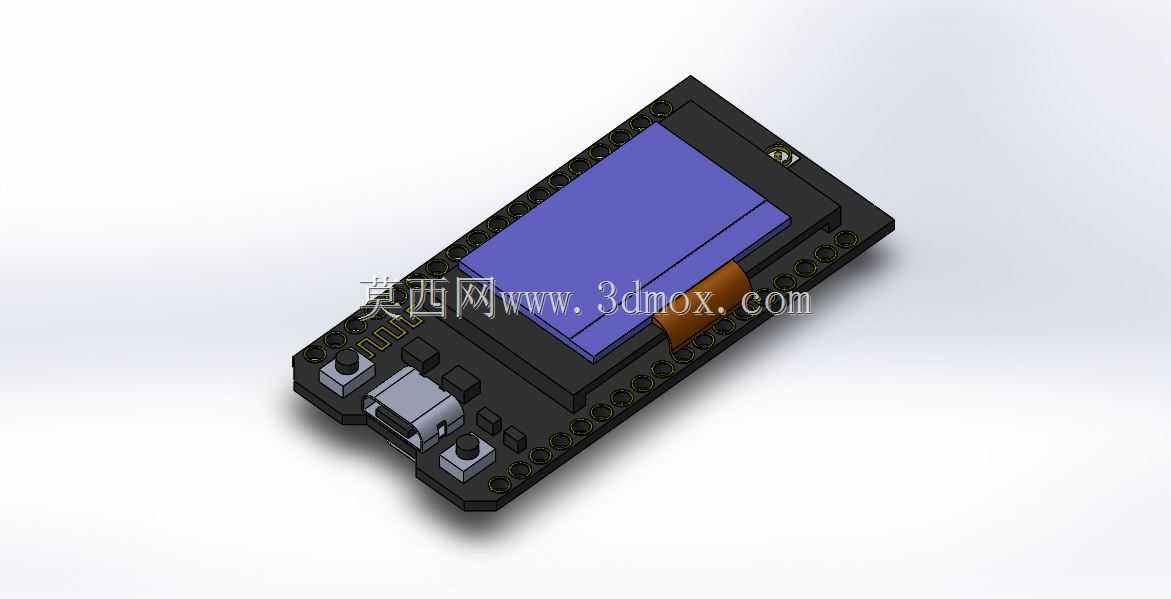

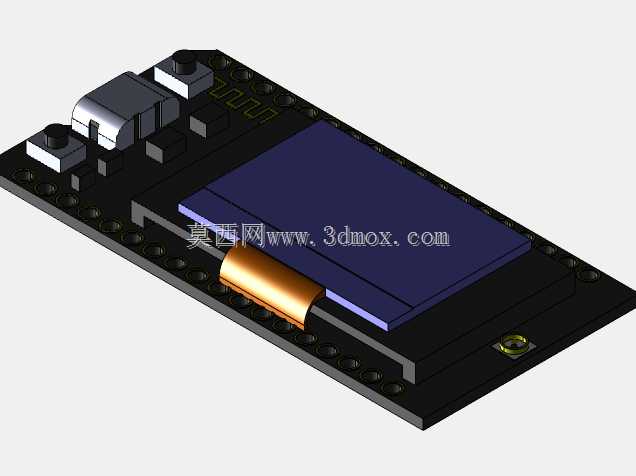

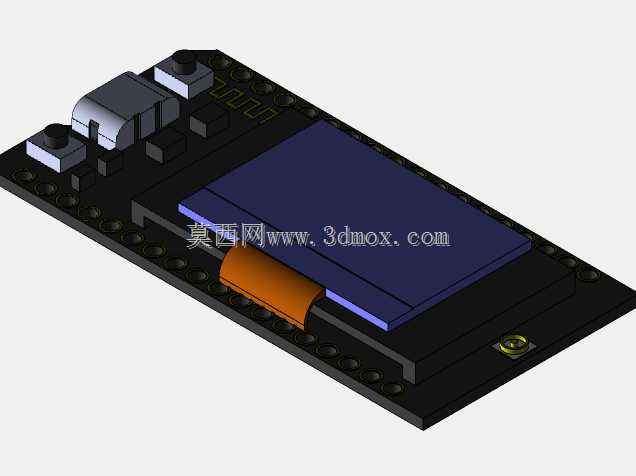

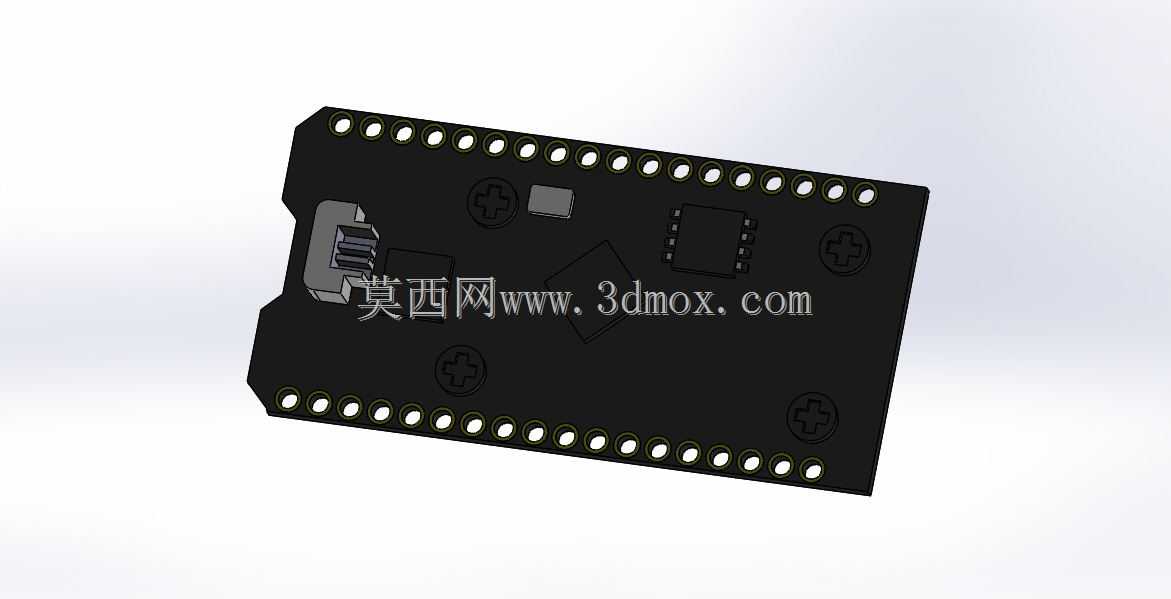

这款集成OLED显示的ESP32开发板，主要面向物联网终端开发、小型智能硬件原型验证、短距离无线数据采集场景设计，可直接嵌入到环境监测节点、小型智能控制终端、低功耗无线传感设备中，作为核心控制与通信单元使用，能够同时完成本地数据计算、无线数据传输、运行状态可视化展示的多重需求，无需额外外接显示模块即可完成基础的人机交互反馈。在功能特性上，该开发板整合了WIFI与蓝牙双模无线通信能力，同时搭载Lora远距离通信模块，可适配不同距离、不同功耗要求的无线传输场景，板载的OLED显示屏能够直接展示设备运行参数、网络连接状态、传感采集数据等内容，省去了外接显示模块的接线与调试工作，降低原型开发的接线复杂度。设计过程中，采用叠层布局思路，将核心主控板与OLED显示模块、Lora通信模块做分层堆叠排布，在有限的板卡面积内整合全部功能单元，同时预留标准排针接口，可直接插接在面包板或对应底座上，方便开发者外接各类传感模块、执行器件。板卡边缘预留的排针引脚统一按照通用开发规范排布，兼容主流的ESP32扩展外设，降低二次开发的适配成本。外形尺寸上遵循小型化嵌入式设计要求，整体板卡轮廓规整，边角做圆弧过渡处理避免安装时剐蹭，安装边界预留足够的装配间隙，既可以通过排针直接焊接固定在定制底板上，也可以通过板载的固定孔位使用螺丝锁附在设备外壳内部，适配不同的安装固定方式。接口部分将常用的下载接口、电源接口布置在板卡侧边，方便在嵌入式安装状态下进行接线调试与程序烧录，不会被上层堆叠的显示模块遮挡操作空间，整体布局兼顾了功能集成度与实际使用的操作便利性，能够满足个人开发者、小型硬件团队快速搭建功能原型的需求，缩短智能硬件产品的前期开发验证周期。
