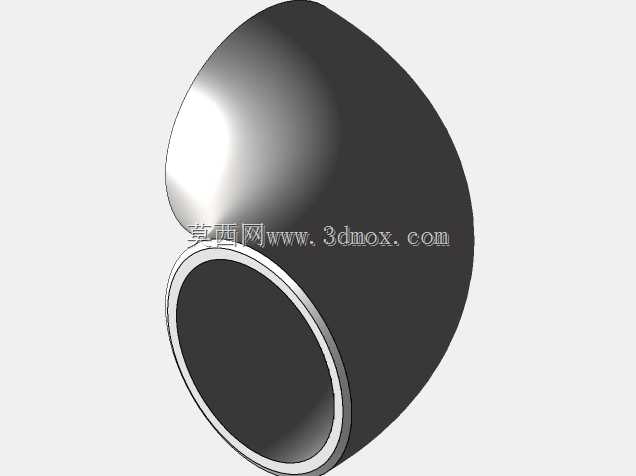

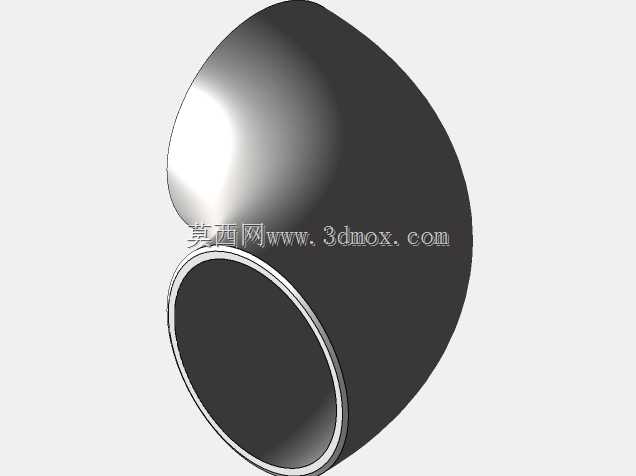

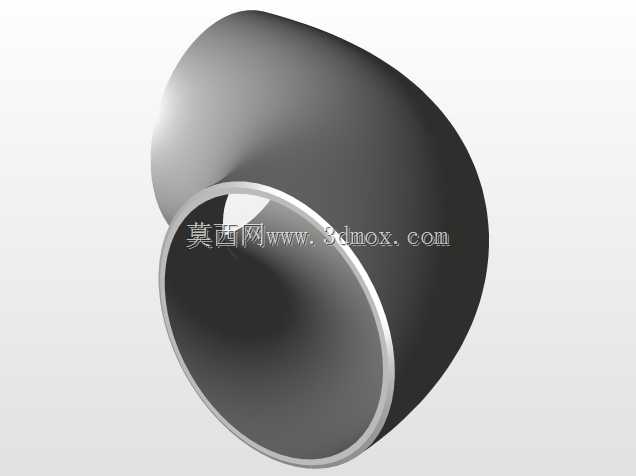

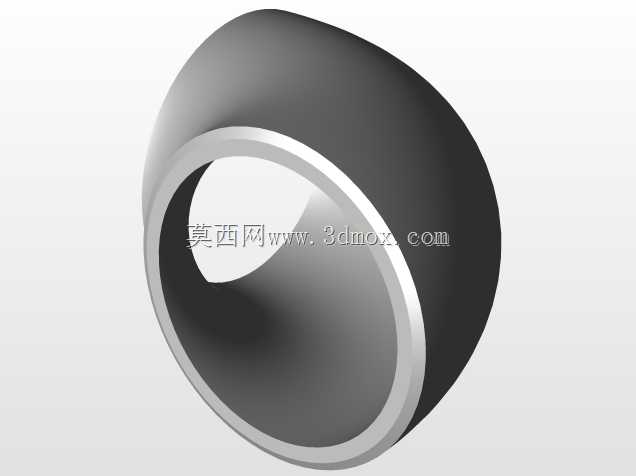

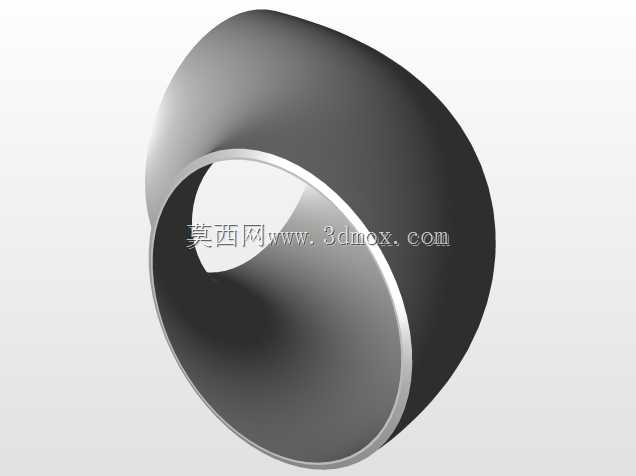

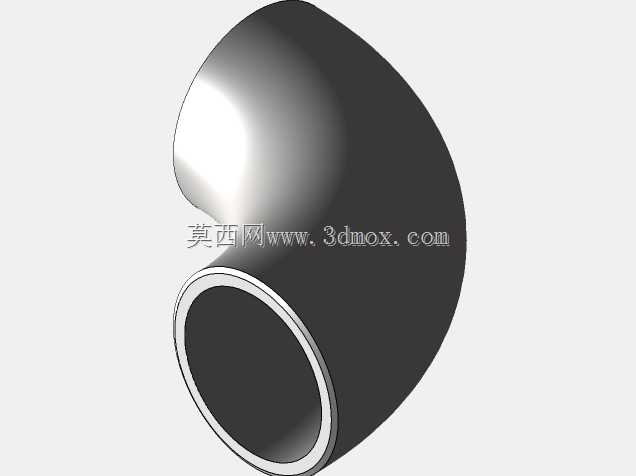

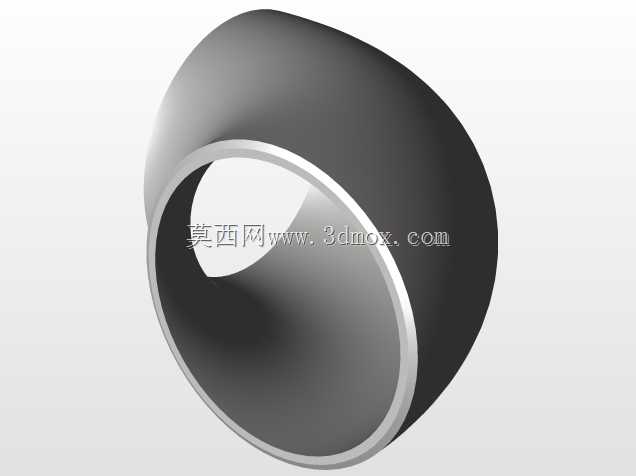

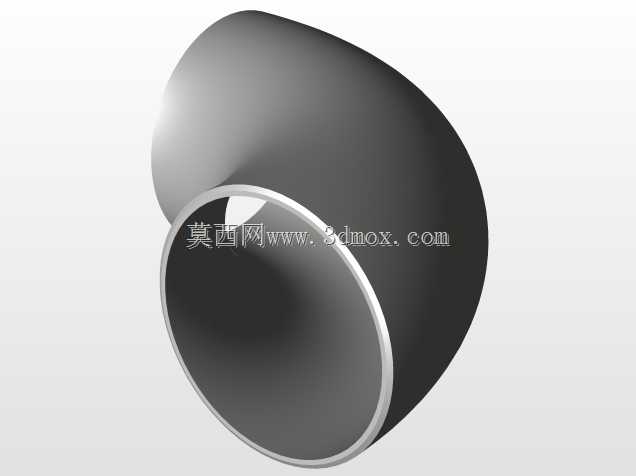

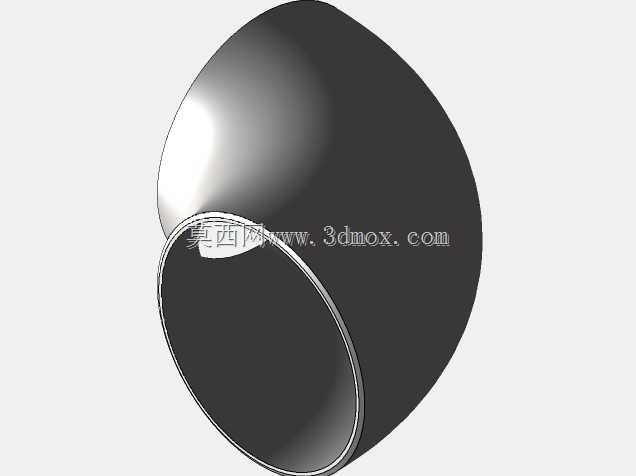

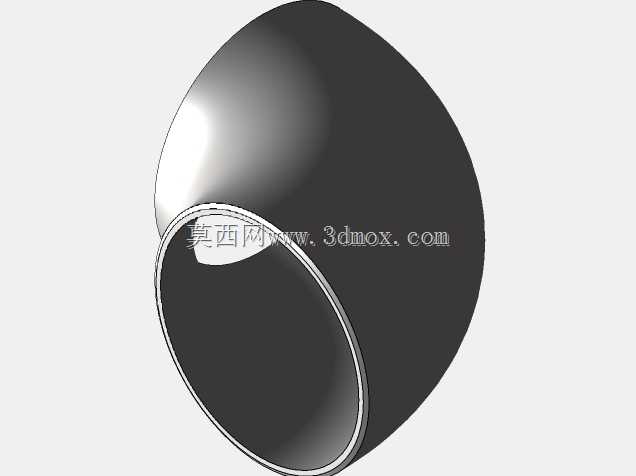

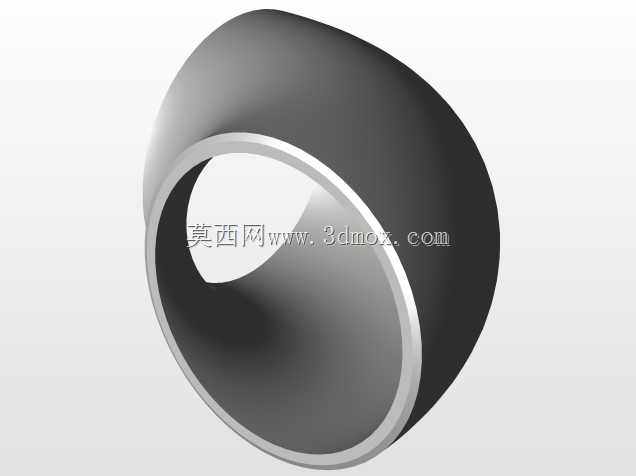

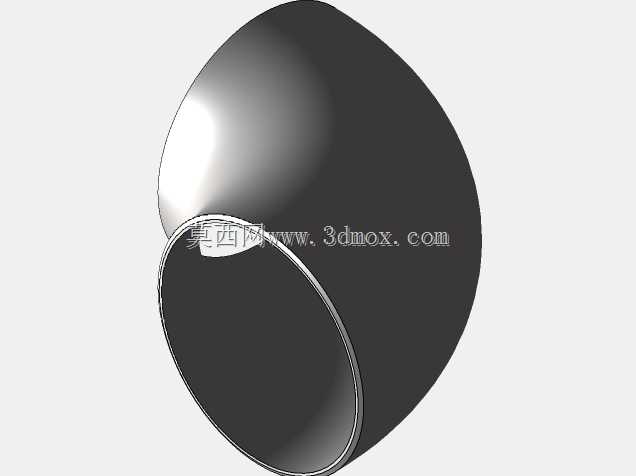

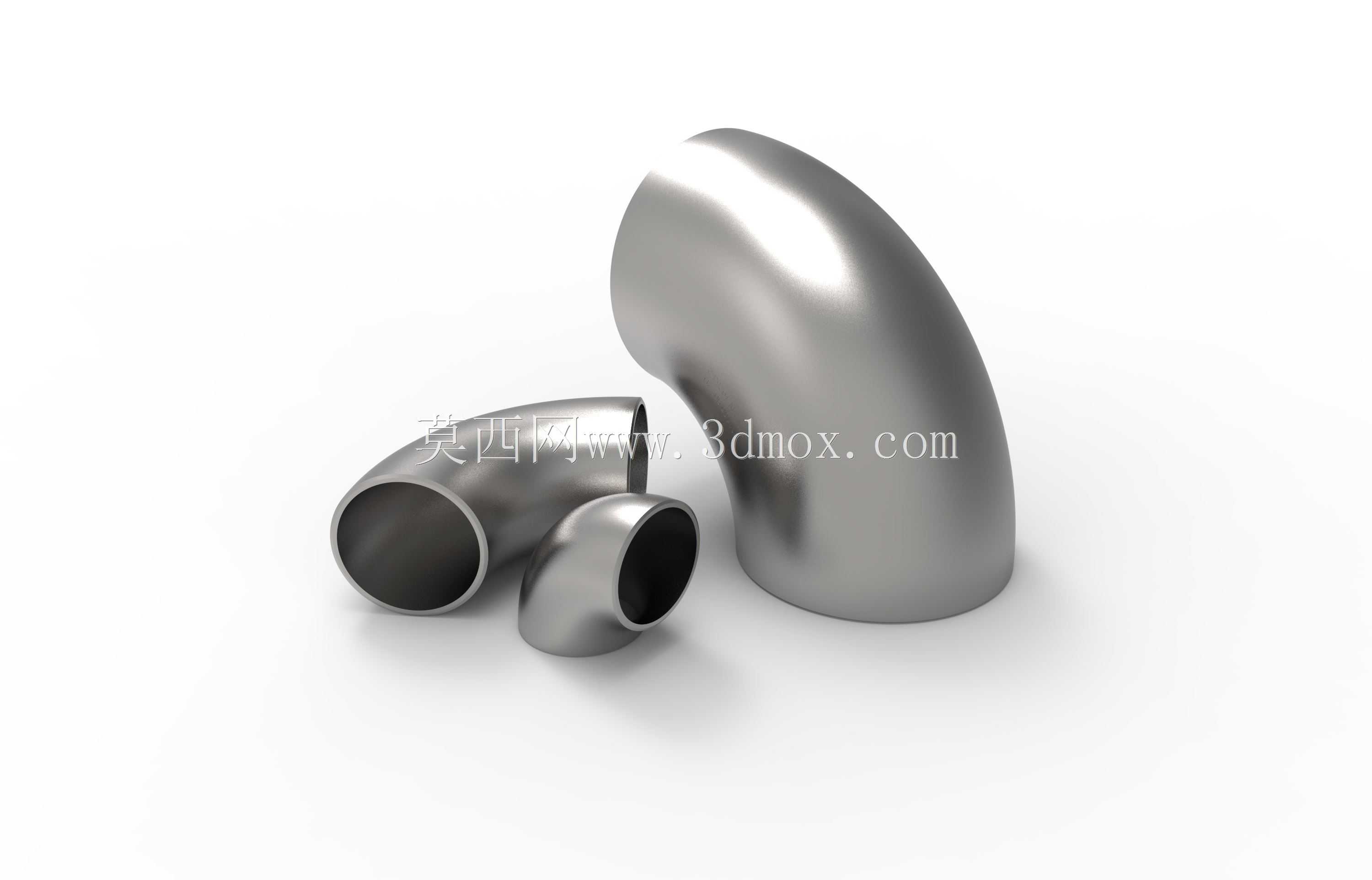

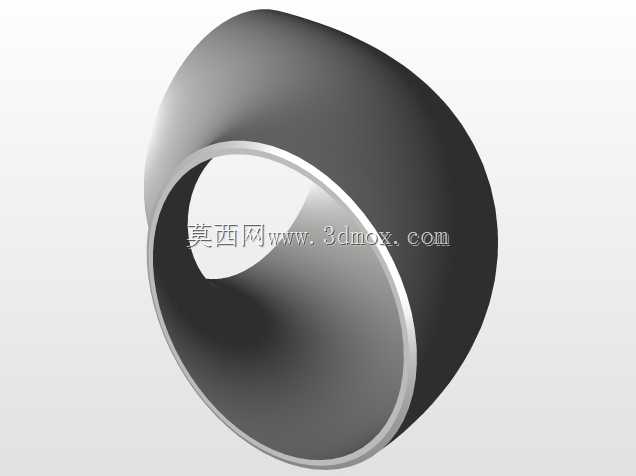

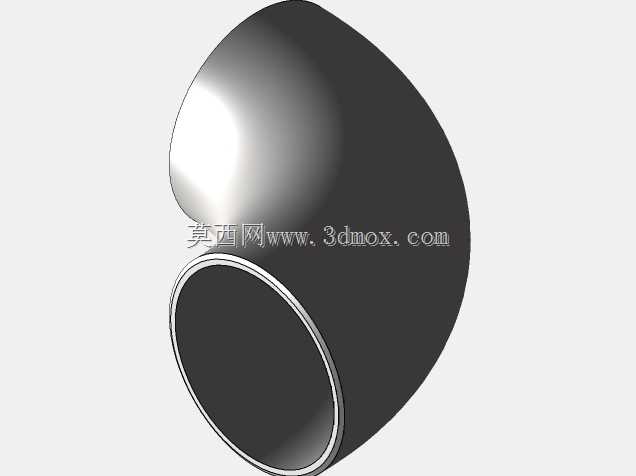

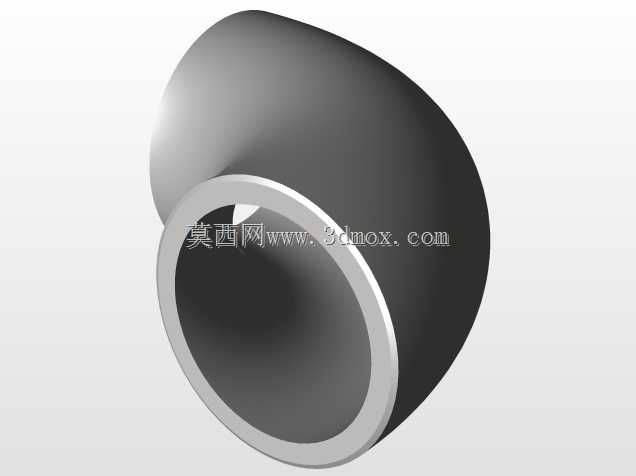

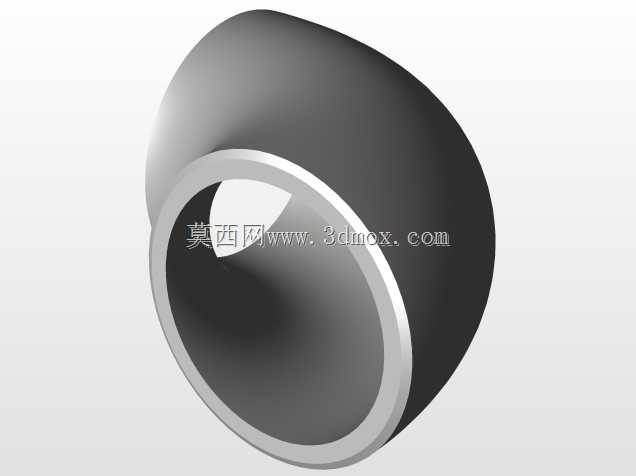

德标90度弯头管道连接件三维结构

在民用给排水、化工流体输送、暖通空调循环、油气传输等诸多涉及流体管路布设的场景中，90度弯头是改变管路走向最常用的核心配件，这款适配德标规范的弯头产品，覆盖2D、3D、5D三种弯曲半径规格，可满足不同通径管路的转向需求，适配公称通径范围从DN15到DN500，能够覆盖从小型家用管路到大型工业输送管线的全场景使用需求。从实际用途来看，不同弯曲半径的弯头适配不同的管路工况：2D短半径弯头适用于安装空间局促、管路排布紧凑的场景，能够在极小的空间内完成管路90度转向，大幅压缩管路布设的占用空间，多用于设备内部集成管路、建筑夹层内的管线排布等场景；3D常规半径弯头是通用场景下的主流选择，在转向过程中对流体的阻力适中，不会造成过大的压力损失，同时安装适配性强，是民用供水、常规工业循环水系统中最常用的规格；5D长半径弯头则适用于高流速、含固体颗粒介质的输送管路，更大的弯曲弧度能够让流体转向更平缓，减少介质对管壁的冲刷磨损，降低管路运行时的振动与噪音，延长管路整体使用寿命，多用于油气输送、矿浆输送、高压蒸汽管路等对管路损耗要求较高的场景。在产品设计思路上，这款弯头严格遵循德标DIN EN 10253-2的规范要求，整体采用等径对接结构，两端接口尺寸与对应通径的标准管材完全匹配，无需额外转接件即可完成焊接或对接安装，接口端面的加工精度严格控制公差范围，保证对接时的同轴度，避免安装后出现管路错位、密封失效的问题。弯头的壁厚均匀过渡，从接口端到弯曲段的壁厚变化符合流体力学设计要求，弯曲段的外侧壁厚适当加厚，抵消流体转向时对外侧壁的额外冲刷压力，内侧壁厚则在保证结构强度的前提下做优化处理，避免过度冗余增加材料成本与产品重量。外形尺寸与安装边界方面，不同弯曲半径的弯头对应明确的安装占位尺寸，2D弯头的中心到端面距离为2倍公称通径，安装时仅需预留对应长度的直线管段即可完成对接，不会与周边其他管路、结构件产生干涉；3D、5D弯头随着弯曲半径增大，对应的安装占位长度同步增加，设计管路排布时可根据弯头的外形尺寸提前预留安装空间，保证安装操作时有足够的操作空间完成焊接、紧固等工序。弯头整体采用光滑流线型的内外壁设计，内壁无凸起、凹陷等结构缺陷，能够减少流体在转向过程中的紊流产生，降低管路运行的能耗，同时光滑的内壁也不容易积存介质杂质，减少管路堵塞的风险，后期维护清理也更加便捷。
