德标PN10压力等级法兰盘结构设计

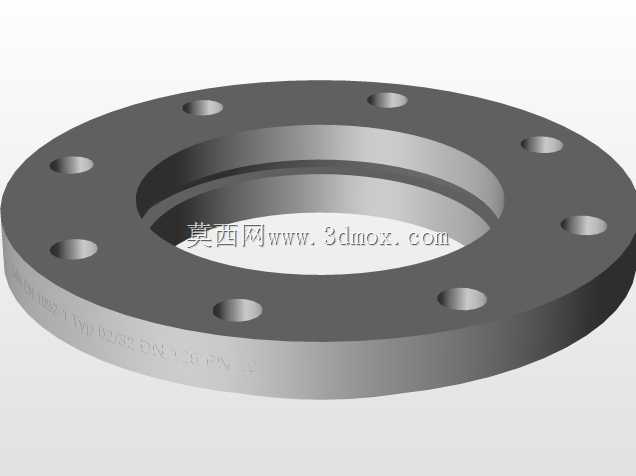

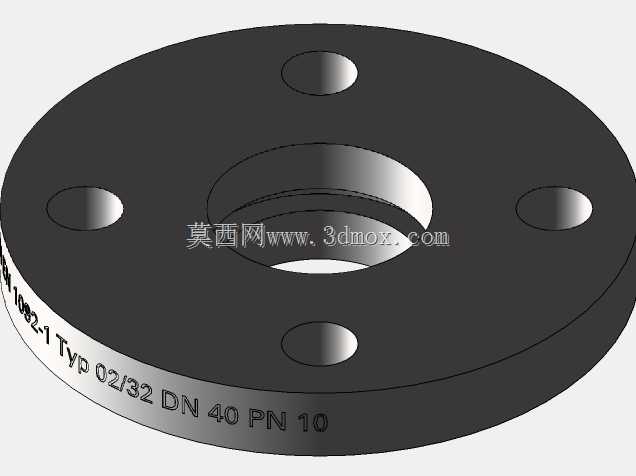

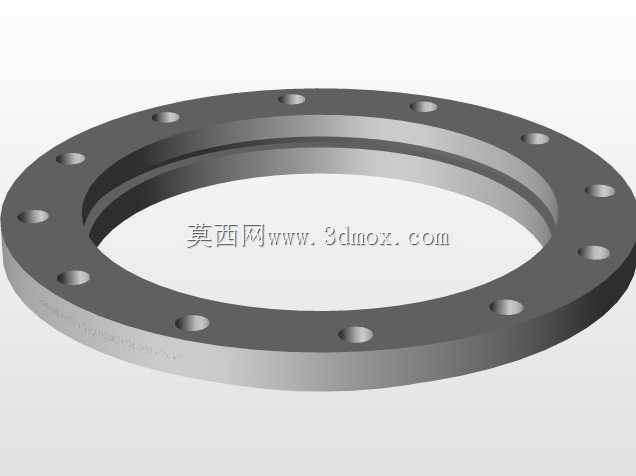

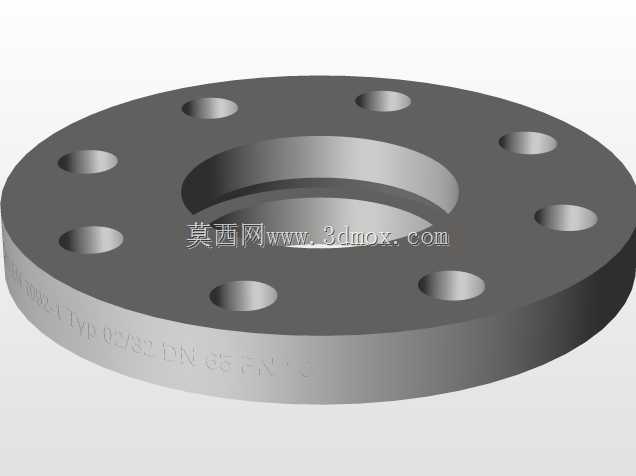

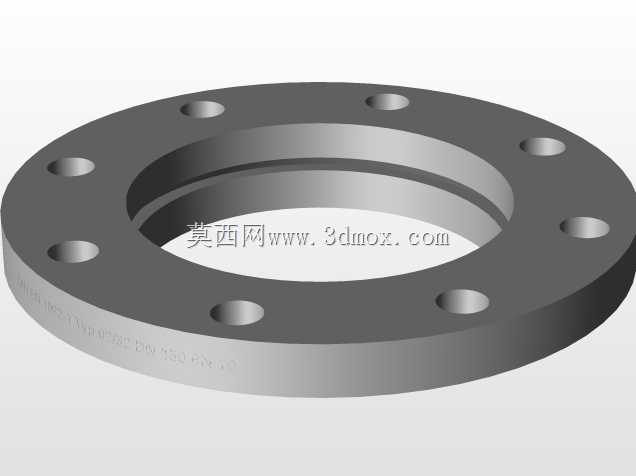

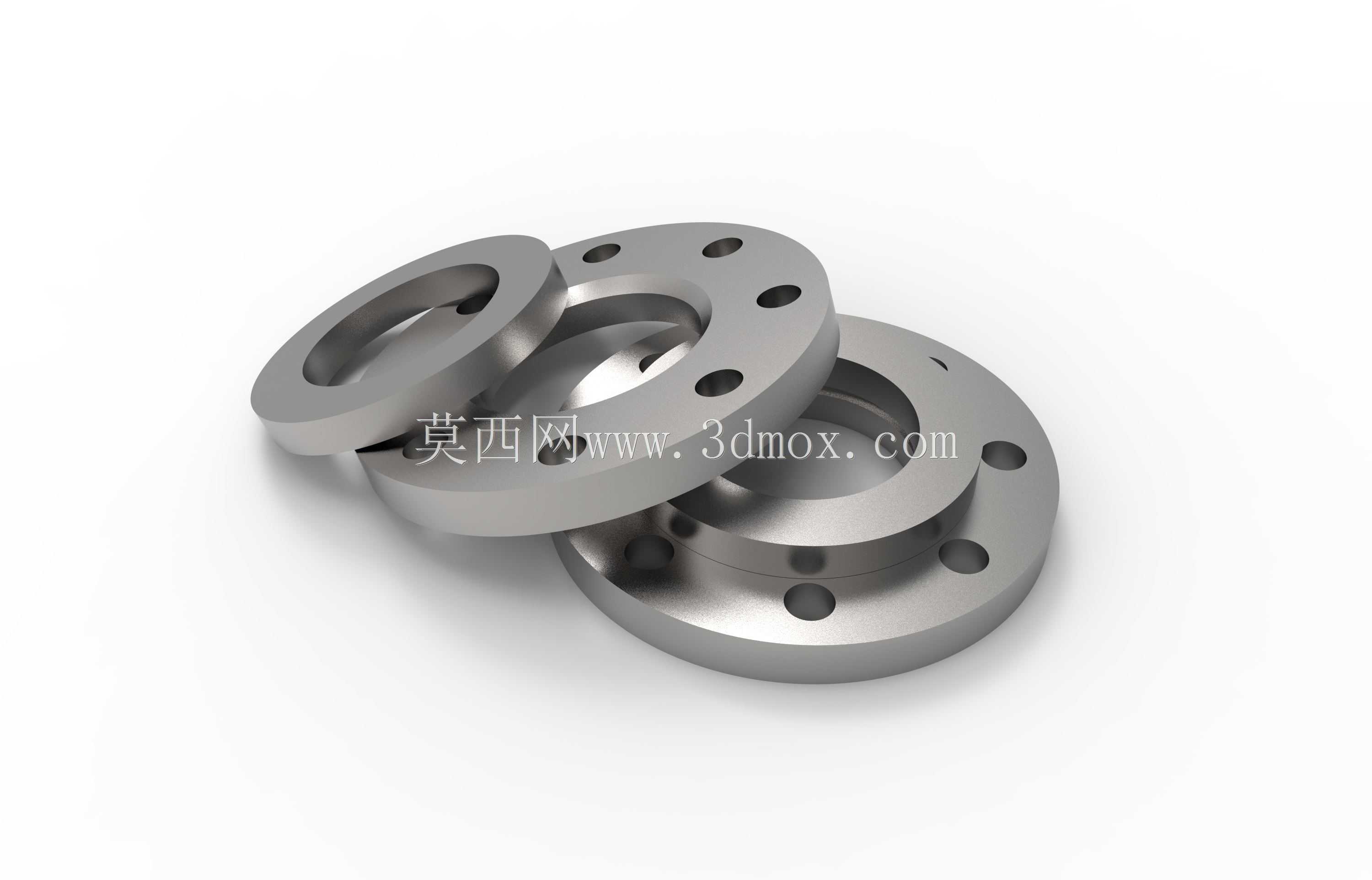

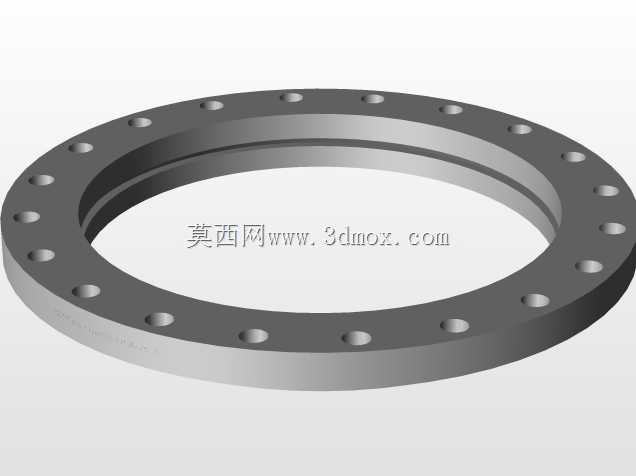

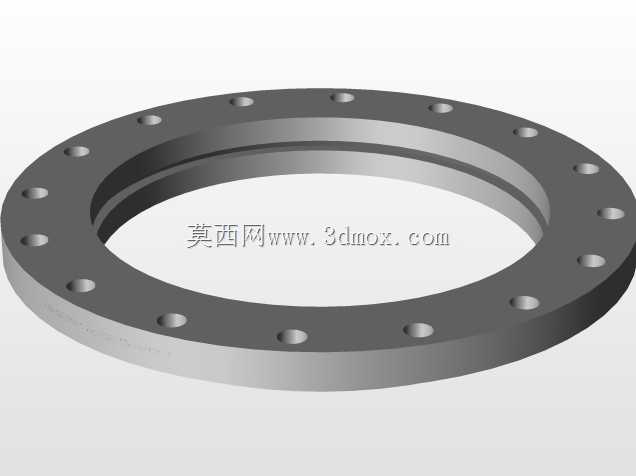

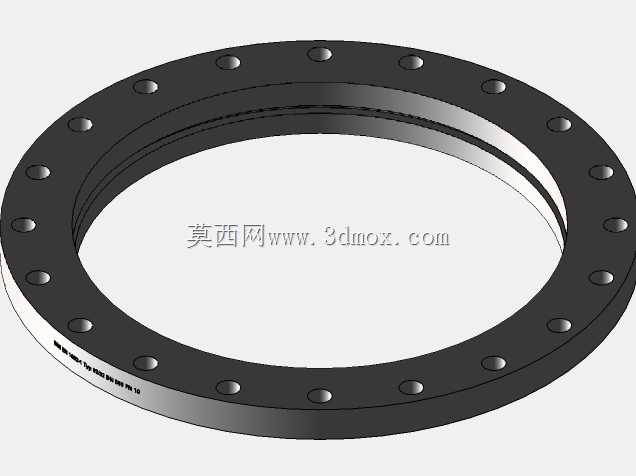

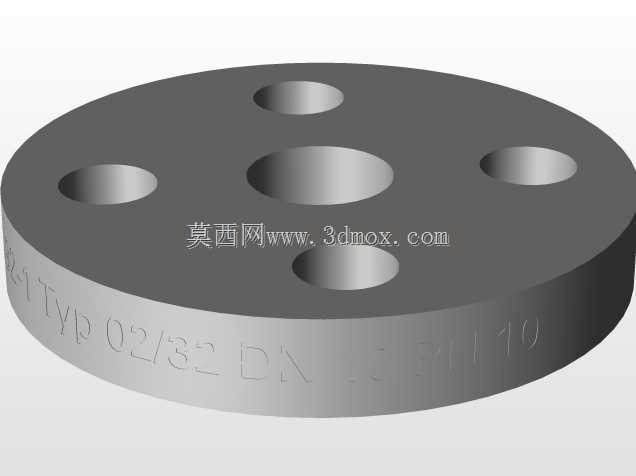

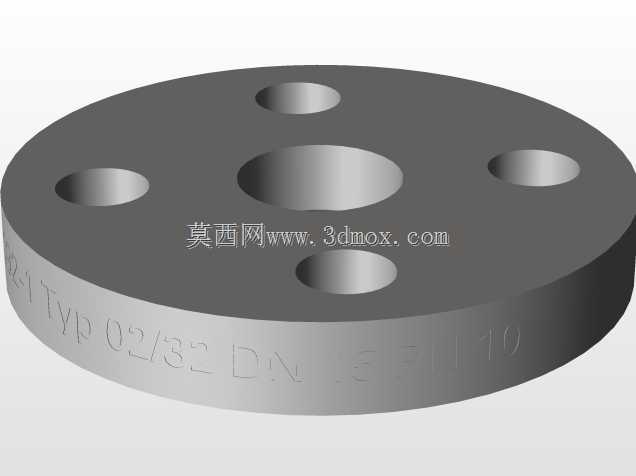

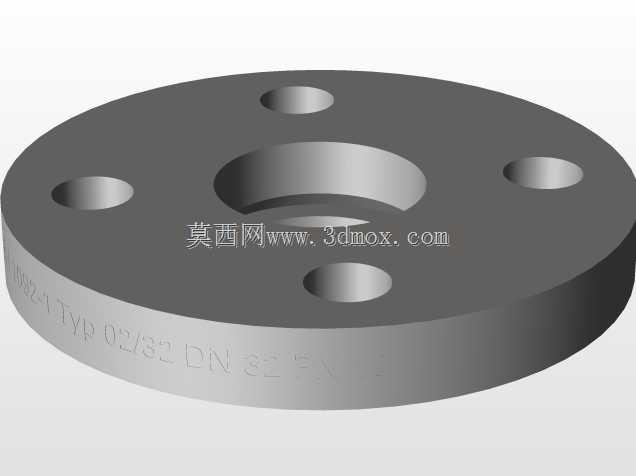

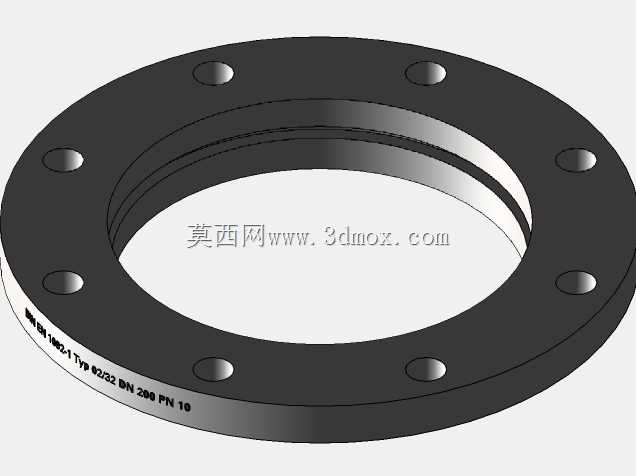

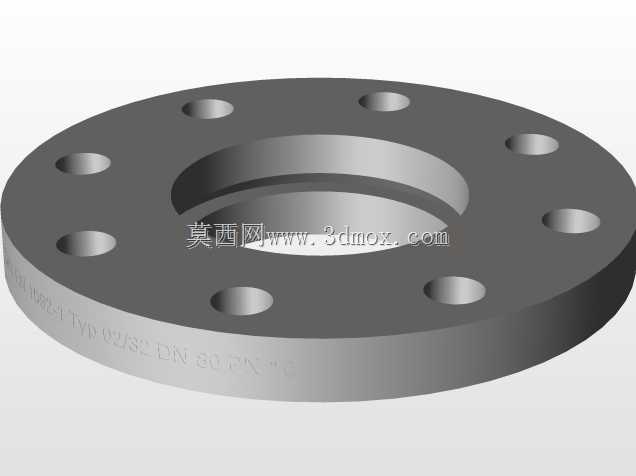

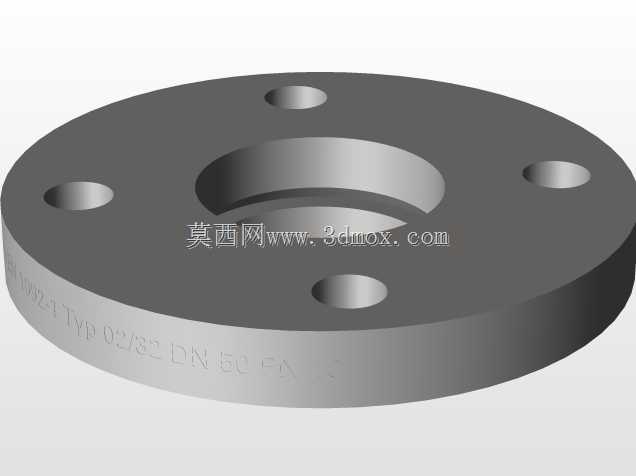

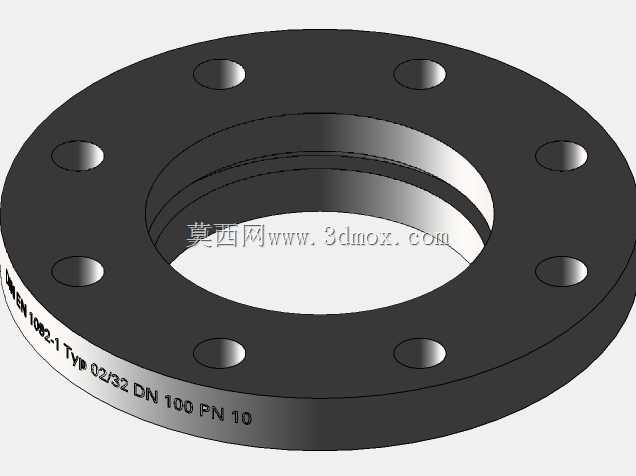

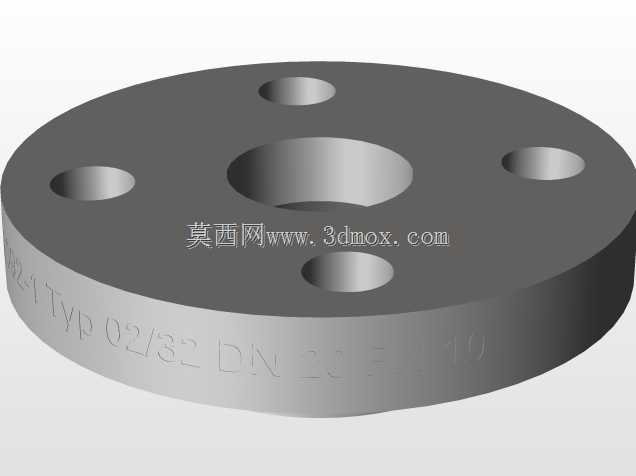

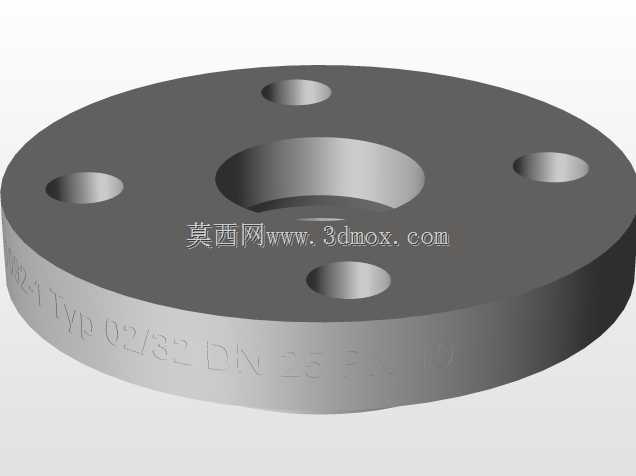

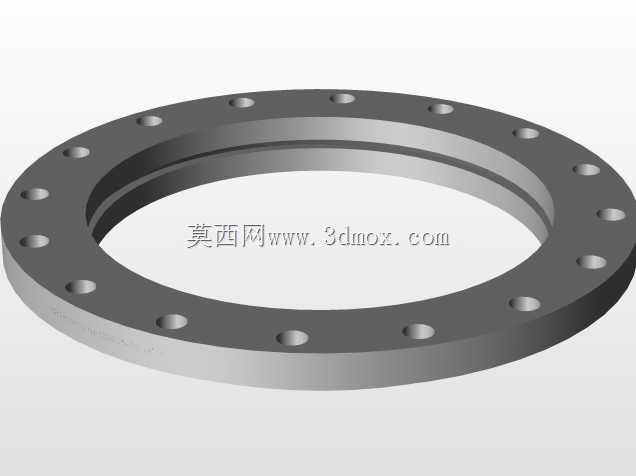

法兰作为管道系统中应用最广泛的可拆卸连接件，在市政给排水、化工流体输送、暖通空调、工业制程管网等场景中承担着管线对接、设备端口连接、管路分段检修的核心作用，是保障管路系统密封可靠性与连接强度的关键基础部件。本次设计的德标PN10等级法兰，适配公称通径DN10至DN500的常规管路场景，可满足10bar公称压力下的常温流体输送工况使用需求，能够适配水、低压蒸汽、中性化工介质等多种常见输送介质的管路连接要求。在产品功能设计层面，这款法兰采用板式平焊的结构形式，盘体上均匀分布的螺栓孔可配合标准六角螺栓实现相邻法兰的紧固对接，两法兰之间可加装对应压力等级的密封垫片，通过螺栓预紧力挤压垫片填充密封面间隙，实现管路连接位置的静密封，避免输送介质出现泄漏问题。法兰中心的通孔与对接管道的外径尺寸精准匹配，焊接后可保证管路内壁的平滑过渡，减少介质输送过程中的局部阻力损失，避免通径位置出现紊流、压降过大的问题。从设计思路来看，这款法兰严格遵循德标EN 1092-1标准的尺寸规范进行参数化建模，螺栓孔的分布圆直径、密封面宽度、法兰盘厚度、盘体外径均按照对应通径的标准值进行设计，既保证了同标准法兰之间的完全互换性，也兼顾了不同通径法兰的结构强度冗余：小通径法兰的盘体厚度可满足螺栓紧固时的抗变形要求，大通径法兰的螺栓孔数量与盘体厚度则匹配大口径管路的压力承载需求，避免运行过程中出现法兰翘曲、密封失效的问题。在外形与安装边界层面，这款法兰为圆盘式对称结构，安装时无需区分方向，可直接与管道端部进行组对焊接，相邻法兰对接时仅需保证螺栓孔对中、密封面清洁无损伤，即可完成可靠连接；法兰盘的外轮廓尺寸严格控制在标准范围内，不会出现与周边管线支架、保温层干涉的问题，适配常规管廊、设备间的安装空间要求，既可以用于直管段之间的对接，也可以用于阀门、泵体、换热器等设备的进出口端口连接，实现管路与工艺设备的快速拆装，方便后期设备检修与管路改造作业。法兰的密封面采用突面形式，加工精度满足常规密封垫片的适配要求，无论是橡胶垫片、石棉橡胶垫片还是聚四氟乙烯垫片，都可以在标准螺栓预紧力下实现可靠密封，适配不同介质、不同温度工况下的密封需求。
