摩托车水冷散热器带散热风扇总成结构

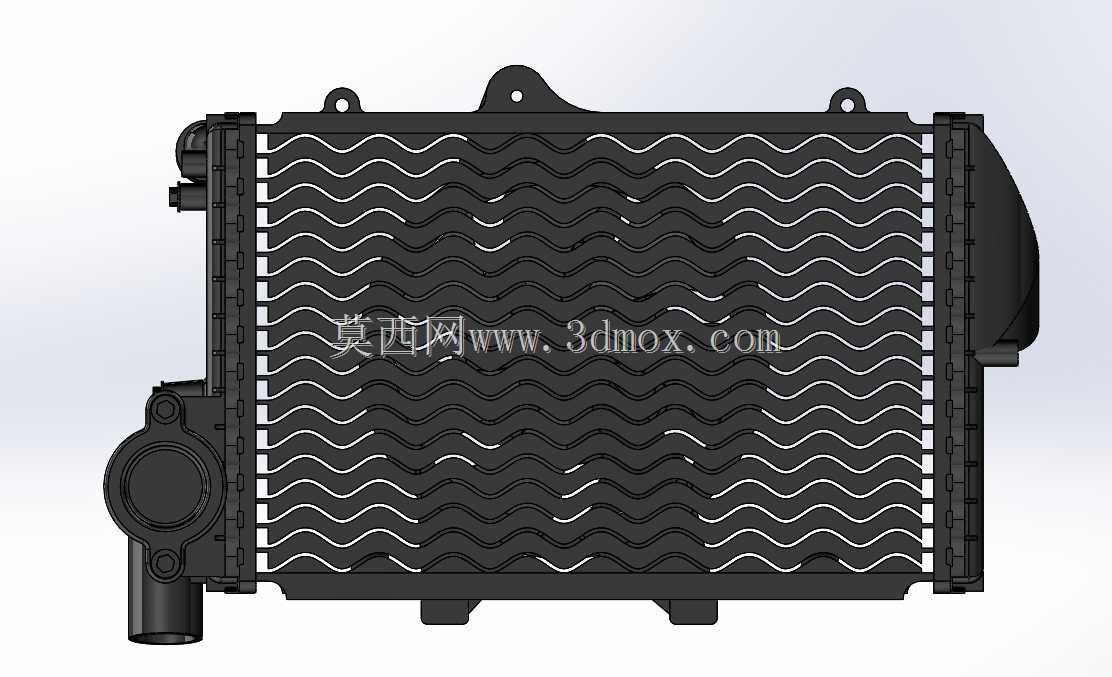

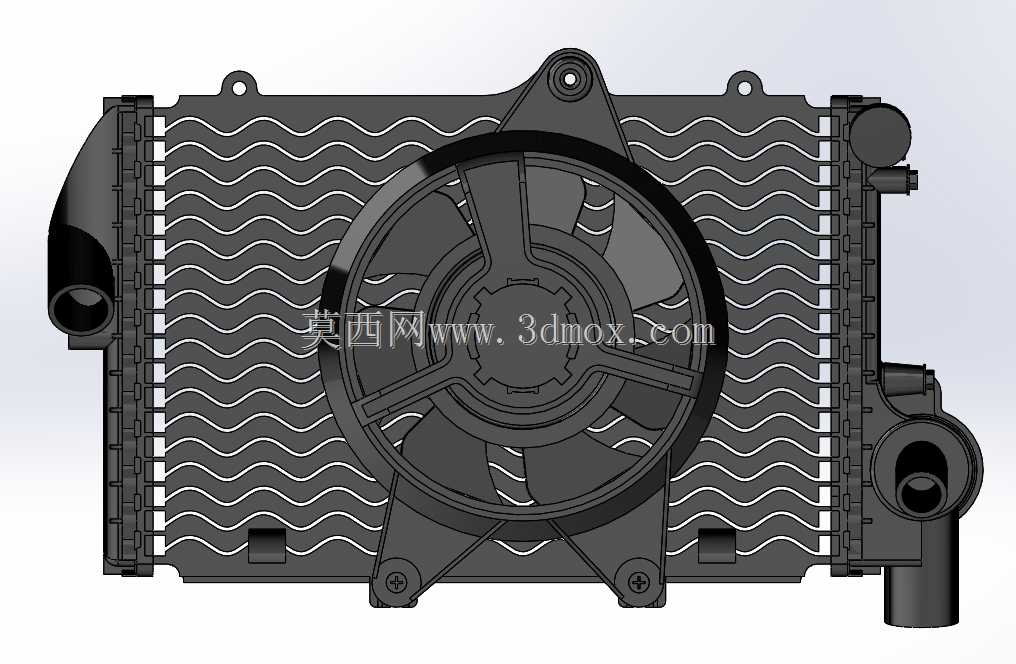

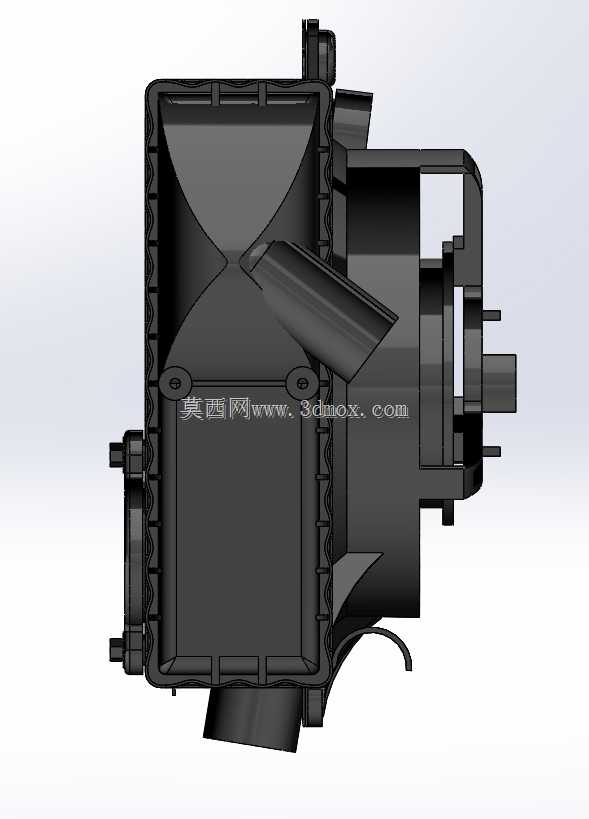

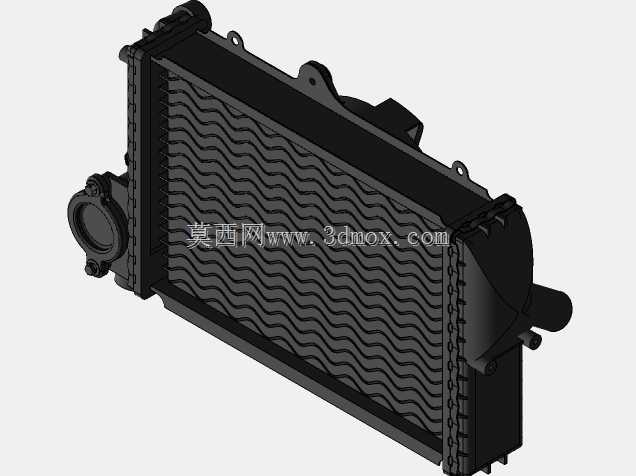

该结构为适配大排量摩托车的水冷散热总成，集成了铝制换热芯体与轴流散热风扇，主要应用于跨骑式大排量摩托车的动力冷却回路，是保障发动机持续在合理工作温度区间运行的核心部件，可在低速爬坡、长时间高负荷行驶等自然进风不足的工况下，主动提供强制对流散热能力，避免发动机因过热出现动力衰减、机油性能劣化甚至部件拉缸损坏的问题。从功能特性来看，总成的换热芯体采用波纹状散热翅片搭配平行冷却水道的结构，冷却液在水道内循环流动带走发动机缸体、缸头产生的热量，翅片大幅拓展了与空气的接触换热面积，当散热器出水温度达到设定阈值时，轴流风扇启动，抽吸空气高速穿过翅片间隙，将热量快速散发到外界空气中；芯体侧边集成了进水室、出水室与排气接头，可顺畅对接发动机冷却回路的管路，同时预留了温度传感器的安装位，可实时采集冷却液温度匹配风扇启停逻辑。在设计思路上，该结构充分考虑摩托车的安装空间限制与轻量化需求，散热翅片做了加大网格的优化处理，在保证足够换热面积的前提下降低整体重量，避免给前部车架增加过多负载；风扇采用环形护风圈结构，可将风扇产生的气流全部导向换热芯体区域，减少气流旁通损失，提升散热效率；整体框架采用高强度工程塑料与金属嵌件结合的结构，既降低整体重量，又保证安装点位的结构强度，可承受摩托车行驶过程中的颠簸振动。从安装边界来看，总成上部设置了两个带衬套的悬挂安装孔，下部设置两个带减震胶垫的固定支脚，可直接固定在摩托车前部车架的对应安装位上，安装孔位的间距与整车前部的安装空间完全匹配，不会与前部挡泥板、车架主梁、转向机构发生运动干涉；进出水口的管径与常规摩托车水冷管路的标准管径适配，无需额外改装转接件即可完成管路对接，风扇的供电接线端子采用通用防水接插件，可直接对接整车线束的温控输出接口；整体厚度控制在合理范围内，安装后不会突出前部整流罩的轮廓，可匹配原车的外观覆盖件安装，不影响整车的空气动力学设计。
