Marquardt1005.0404型微动开关结构设计

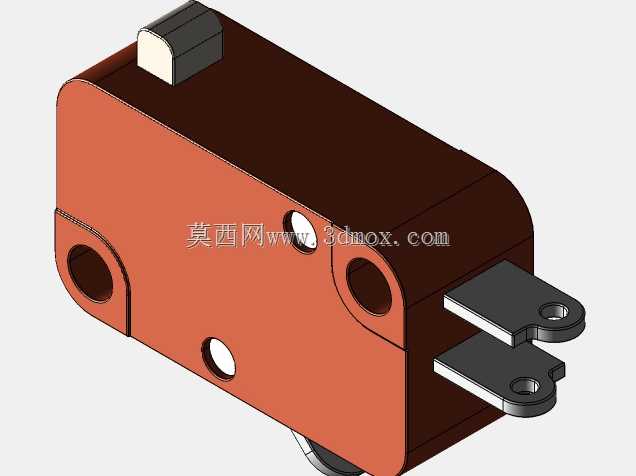

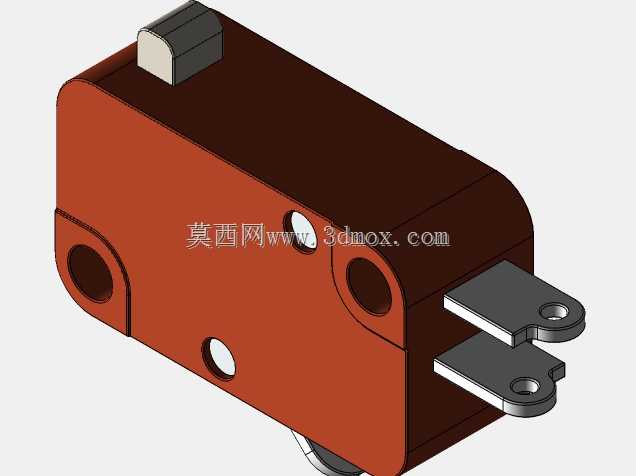

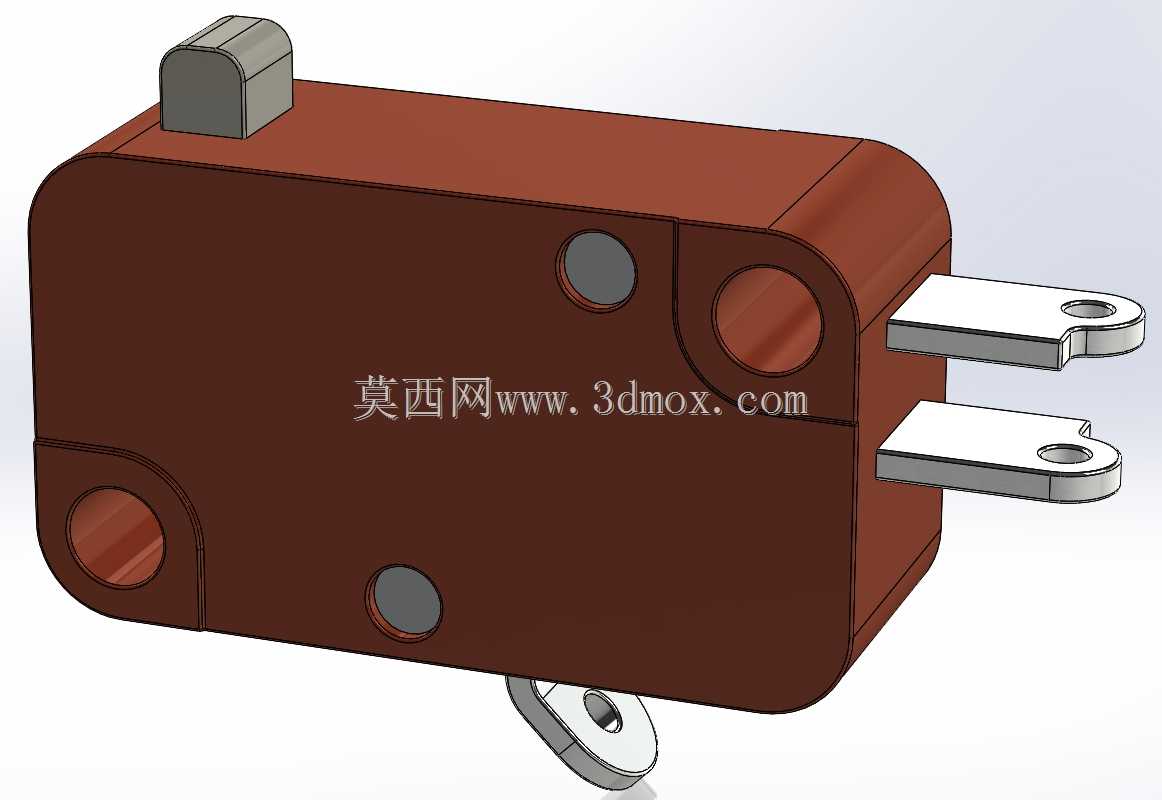

这款微动开关是小型行程触发类控制元件，广泛应用在各类需要精准位置检测、行程限位、通断控制的工业与民用设备场景中，小到家电的门盖检测、按键触发，大到自动化生产线的工位到位检测、设备安全限位触发，都能见到这类结构微动开关的身影，它依靠微小的行程位移即可实现电路通断切换，响应速度快，触发力度稳定，是低压控制回路里十分常见的基础控制元件。从实际用途来看，这类微动开关主要承担信号触发与电路切换的作用，当设备运动部件抵达预设位置时，会触碰到开关顶部的触发按钮，开关内部的触点结构快速动作，实现常开常闭触点的状态切换，以此给控制系统传递到位信号，或是直接切断、接通对应回路的供电，实现设备的位置控制、安全防护、功能触发等作用，相比其他大行程开关，它的触发行程极短，动作灵敏度高，适合对触发位置精度有一定要求的安装场景。从功能特性来看，这款微动开关采用棕褐色绝缘壳体作为主体结构，壳体具备足够的结构强度与绝缘性能，能够保护内部的触点、弹片等核心元件，避免外界灰尘、轻微磕碰对内部结构造成影响；顶部的灰色触发按钮采用圆弧过渡造型，能够适配不同角度的触发接触，减少触发过程中的卡滞风险，同时按钮与壳体之间的配合间隙控制合理，既保证按钮按压动作顺畅，又能阻挡外界杂物进入壳体内部；侧面伸出的两个插片式接线端子，采用镀覆金属材质，导电性能稳定，接线时可以直接插装对应规格的接插件，装配效率高，接触可靠性好；壳体上预留的圆形安装孔位，能够配合螺丝完成开关的固定安装，安装后结构稳固，不会因为设备运行的振动出现移位问题。从设计思路来看，这款开关采用了行业内通用的外形安装尺寸，能够和同规格的其他微动开关实现直接互换，无需调整安装位的结构尺寸，大幅降低了设备维护替换的成本；内部采用速动弹片结构，不管触发按压的速度快慢，内部触点都能实现快速通断，避免触点因为缓慢分合产生拉弧烧蚀的问题，有效延长开关的使用寿命；壳体的边角做了圆弧过渡处理，没有尖锐的棱角，在装配过程中不会划伤操作人员的手部，也不会刮伤设备内部的线束绝缘层。从外形尺寸与安装边界来看，这款开关整体为方正的小型块状结构，整体厚度较薄，不会占用过多的安装空间，适合在设备内部狭小的空间内布置；两个接线端子从壳体同一侧水平伸出，接线后线束可以顺着端子延伸方向排布，不会额外增加垂直方向的空间占用；壳体上的安装孔位间距符合通用微动开关的安装标准，安装时只需要在安装面板上对应位置开出匹配的固定孔，即可完成快速装配，触发按钮的突出高度经过精准设计，既能够保证被运动部件可靠触发，又不会因为突出过多被运动部件过度按压造成内部结构损坏，在实际安装时只需要预留出按钮按压的行程空间，以及接线端子的接线操作空间，即可满足开关的安装使用要求，适配绝大多数需要小型微动触发开关的设备安装场景。
