开关电源钣金外壳结构设计

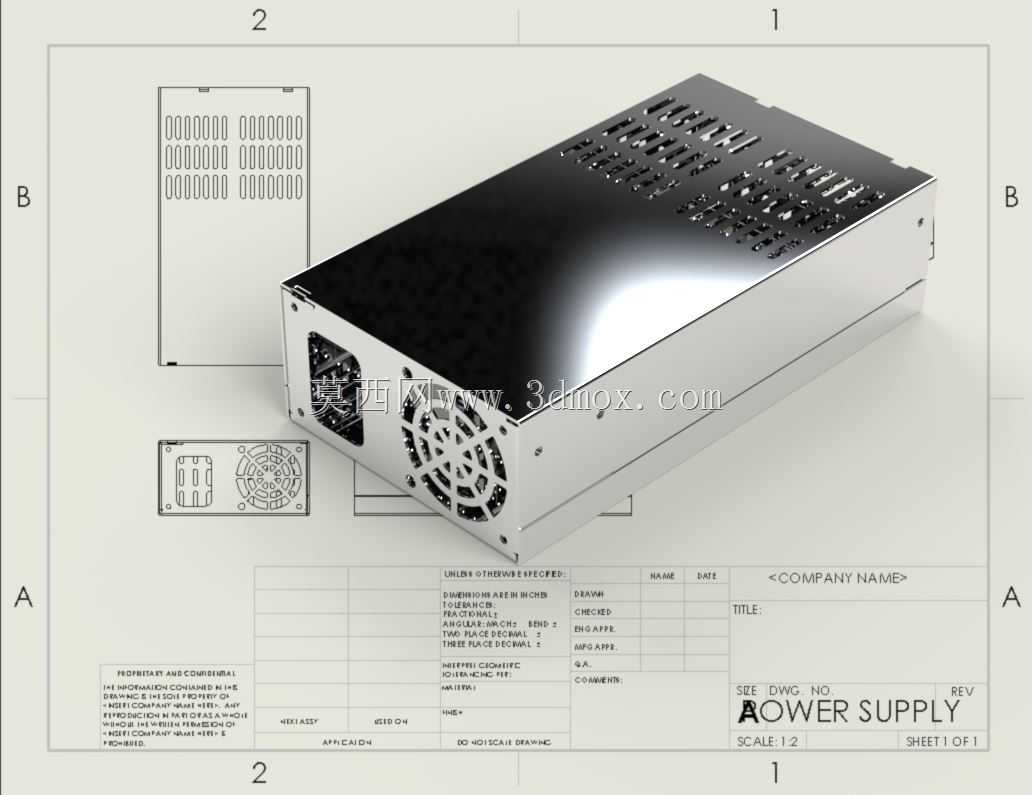

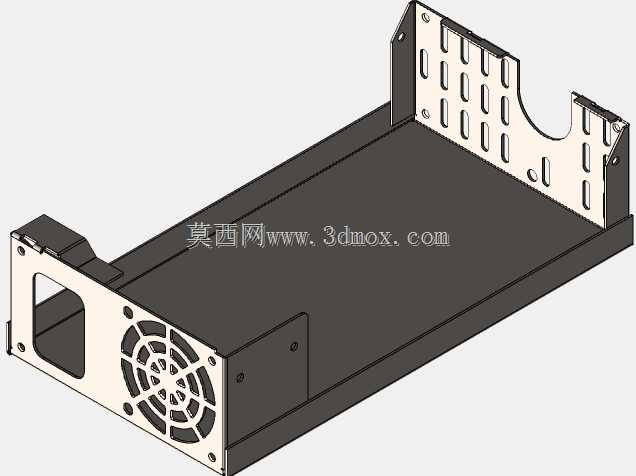

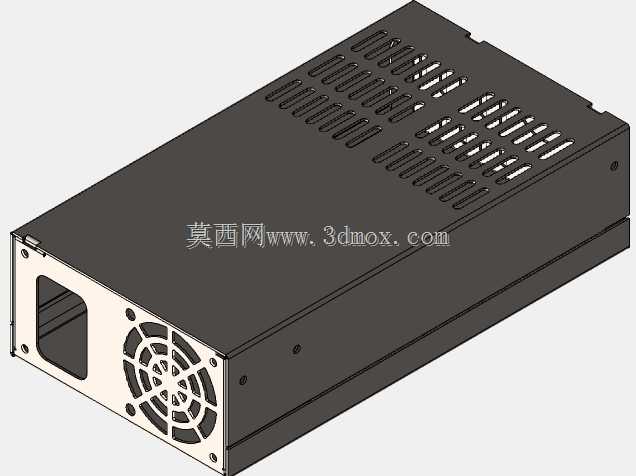

这款钣金壳体是为工业级开关电源量身打造的防护承载结构，广泛应用于工业自动化控制柜、通信基站供电单元、数控设备供电模块、激光设备电源舱等场景，承担着内部功率元件防护、电磁屏蔽、散热导流、结构定位的核心作用，是开关电源实现稳定可靠运行不可或缺的结构载体。从实际使用需求出发，该壳体采用封闭式长方体钣金弯折结构，整体造型规整方正，能够适配标准机柜内的安装位预留空间，侧边预留的安装孔位可直接通过螺丝固定在设备仓的安装梁上，无需额外定制转接支架，大幅降低现场安装的适配成本。壳体顶面设计有阵列式长条通风冲孔，进风方向正对内部功率MOS管、整流桥等发热元件的安装区域，端面则配置了轴流风扇的安装位，配合冲孔形成完整的前后贯通散热风道，能够在风扇运转时快速带走内部元件工作产生的热量，避免高温堆积导致的元件性能衰减、寿命缩短问题，满足长时间满负载运行的散热需求。在结构设计思路上，该壳体采用多片钣金件弯折拼接的工艺方案，所有弯折边均预留了合理的折弯避让圆角，避免钣金加工时出现开裂、回弹超差的问题，拼接边设计有内嵌式卡扣定位结构与螺丝固定位，既能够保证装配时的定位精度，又能让拼接缝隙控制在极小范围内，提升整体的电磁屏蔽效能，减少内部功率电路对外的电磁辐射干扰，同时也能阻挡外部粉尘、水汽进入壳体内部，提升电源在复杂工业环境下的运行可靠性。壳体的安装边界经过精准校核，内部预留的空间能够完整容纳电源板、滤波元件、接线端子等全套内部组件，接线端对应的壳体位置预留了标准的接线开孔与防护盖安装位，方便外部线缆的接入与固定，同时避免接线部位裸露带来的安全隐患。壳体表面采用拉丝金属处理工艺，既具备金属质感的外观效果，又能在日常使用中抵御轻微剐蹭留下的痕迹，保持外观整洁度，同时金属表面的导电连续性也进一步强化了整体的电磁屏蔽效果，让电源能够满足工业场景下的电磁兼容要求，不会对周边的精密传感、控制设备造成信号干扰。
