移动式软管卷收起重作业设备结构设计

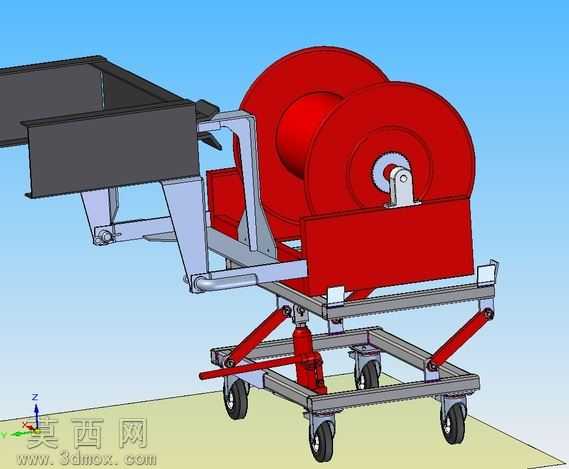

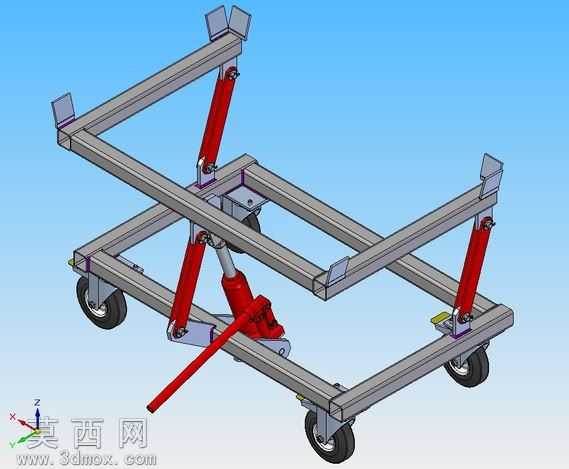

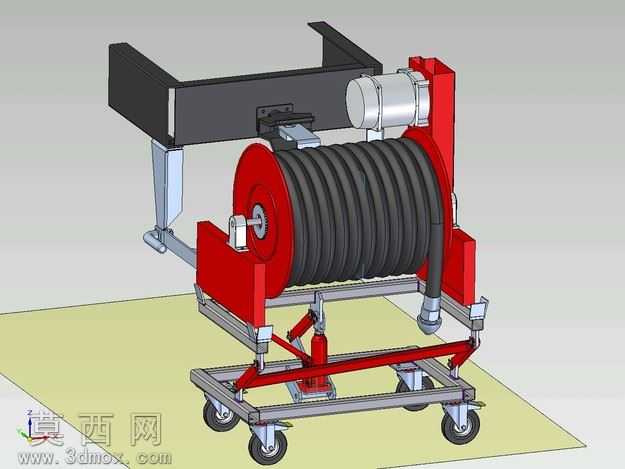

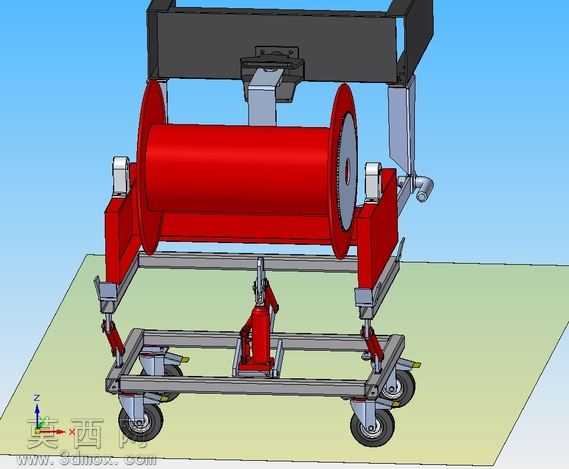

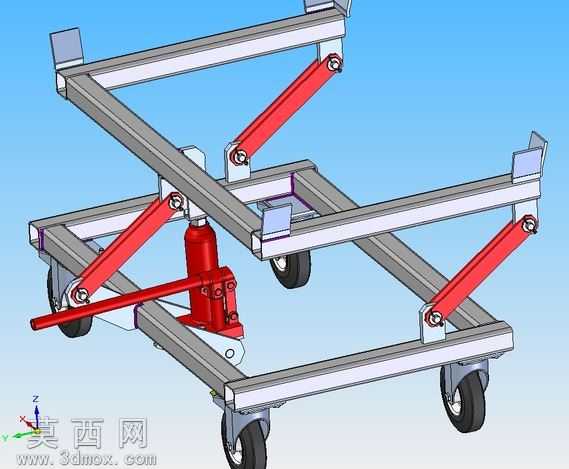

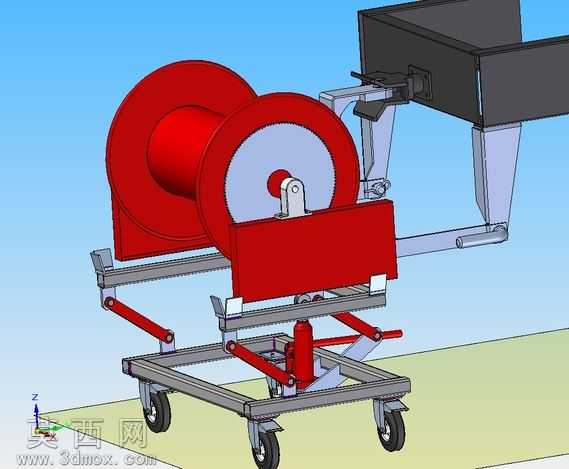

本作品为面向污水净化作业场景的软管卷收起重一体化设备三维模型，采用三维机械设计软件完成全参数化建模，所有零部件按照实际加工装配逻辑完成配合约束，可完整呈现设备的装配关系与运动逻辑。模型整体采用分层结构设计，底部为移动式承载推车框架，采用矩形型钢搭建主体承载骨架，底部配置四个带刹车功能的万向脚轮，可灵活实现作业位置转移与作业时的位置锁定，推车框架中部集成液压顶升机构，采用手动液压千斤顶作为顶升动力源，可实现上部卷收机构的高度调节，适配不同高度的油槽车接驳作业需求。上部为软管卷收承载机构，主体为大直径红色卷盘结构，卷盘两侧设置挡边结构，可规整收纳50米长度的作业软管，避免软管收纳过程中出现散乱、脱出的问题，卷盘两侧配置带座轴承作为转动支撑，可降低卷盘转动时的摩擦阻力，一侧设置摇柄接口，可手动驱动卷盘转动完成软管的收放作业，卷盘上方设置吊装承载架，可配合起重设备完成整套装置的吊装转运，卷盘与顶升机构之间设置可调节支撑臂，可在顶升作业时保证上部结构的稳定性，避免作业过程中出现侧倾风险。建模过程中对所有钣金件、机加工件、标准件均做了细节还原，型钢框架的焊缝位置、脚轮的安装结构、液压千斤顶的铰接结构、卷盘的加强筋结构均按照实际生产工艺做了特征呈现，材质渲染阶段对金属结构件赋予哑光钢材材质，卷盘部分赋予高饱和度红色工程塑料材质，脚轮部分做橡胶与金属的分色处理，液压部件赋予金属漆面材质，整体渲染效果清晰区分不同功能部件，可直观呈现设备的结构组成。设计过程中充分考虑作业场景的实用性需求，将软管收纳、高度调节、移动转运功能集成于一体，解决了传统软管收纳设备无法灵活调整接驳高度、转移不便的问题，整套模型结构完整，无缺失零部件，可直接用于作业方案展示、结构优化参考以及生产加工的参考依据。
