2吨定柱式360度回转悬臂吊设计

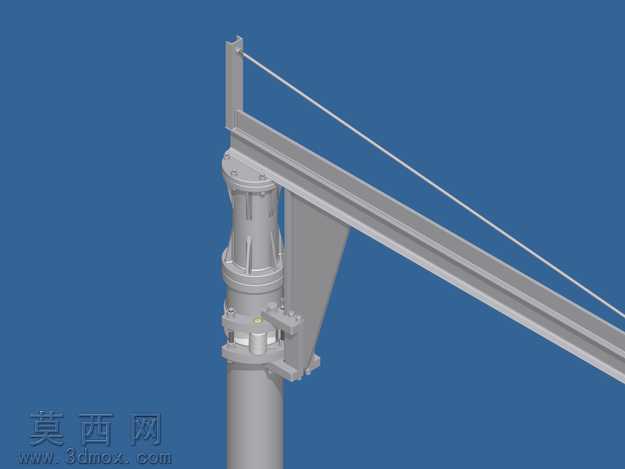

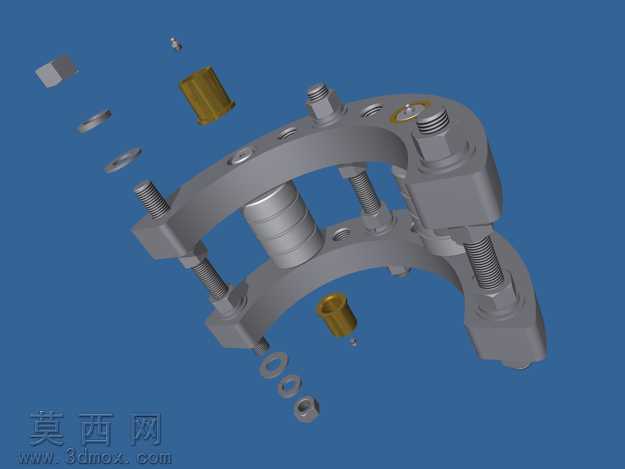

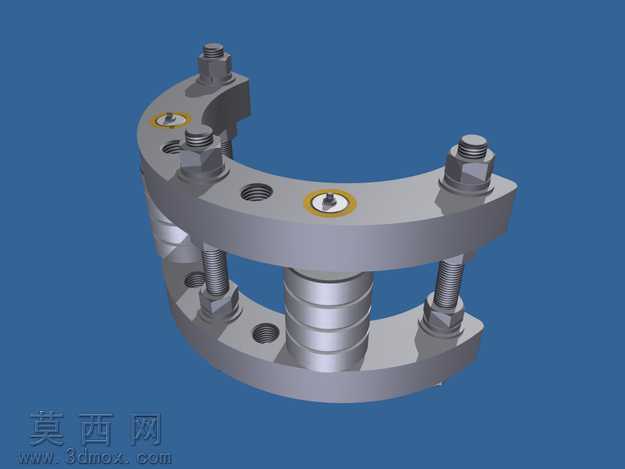

本作品为额定起重量2吨的定柱式360度回转悬臂吊三维建模成果，建模过程严格遵循起重机械设计规范，完整还原了设备的全部结构细节。建模阶段首先完成立柱部件的搭建，底部采用放射状加筋的法兰基座结构，保障立柱与地面安装后的承载稳定性，立柱主体采用变径柱体设计，上部设置回转支承安装位，集成了回转驱动的连接结构，同时在立柱与悬臂连接位置设计了三角斜撑加强结构，分散悬臂承载时的应力集中，避免结构形变。悬臂部分采用箱型梁结构建模，梁体截面根据弯矩分布做了变截面优化，从根部到端部逐步减小截面尺寸，在保证结构强度的同时降低设备自重，悬臂端部设置了起升小车的行走轨道、端部止挡结构以及斜拉索连接点，通过斜拉索与立柱顶端连接，进一步提升悬臂的承载刚度，减小工作状态下的下挠量。建模过程中对所有连接节点做了精细化处理，包括法兰连接的螺栓孔位、回转支承的滚道结构、斜撑与柱体的焊接坡口细节、小车行走轮的配合轨道结构都做了1:1还原，材质赋予阶段根据部件功能区分，基座、立柱、悬臂等承载结构采用低合金结构钢材质，设置了金属哑光漆面效果，回转支承、行走轮等运动部件采用调质合金钢材质，表面做了机加工金属质感处理，斜拉索采用高强度钢丝绳材质，还原了钢丝绞合的纹理细节。渲染阶段采用工业蓝背景突出设备主体，通过光影效果清晰展示各部件的装配关系与结构层次，设计过程中针对2吨额定载荷的受力情况做了结构适配，确保各部件的尺寸参数满足强度、刚度要求，360度回转的结构设计让设备可以覆盖立柱周边圆形作业区域，适配车间内固定工位的物料吊装、工件转运作业需求，完整的结构建模可直接用于后续的工程出图、有限元受力校核、运动仿真分析等工作，为实物生产提供精准的三维数据支撑。
