GBJ桥式整流器电子元器件结构设计

GBJ桥式整流器作为电源整流回路中的核心半导体器件，广泛应用于各类交直流转换场景，小到消费类电子的电源适配器、家电控制板，大到工业变频器、开关电源、充电桩整流模块、电焊机电源单元，都能见到该类器件的身影，其核心作用是将输入端的交变电流转换为单向脉动的直流电流，为后级电路提供稳定的直流供电基础，是交流供电类电子电气设备中不可或缺的整流部件。

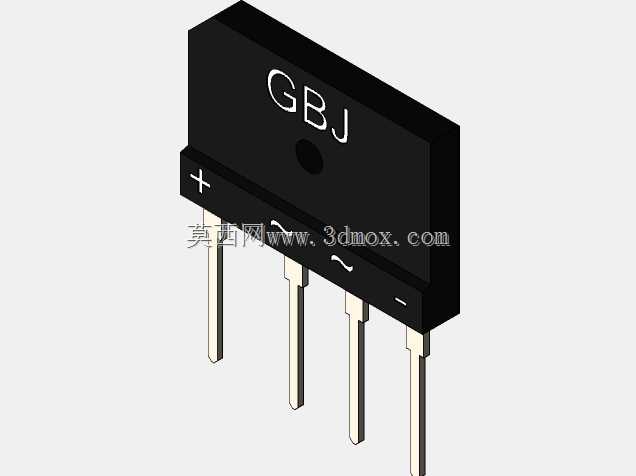

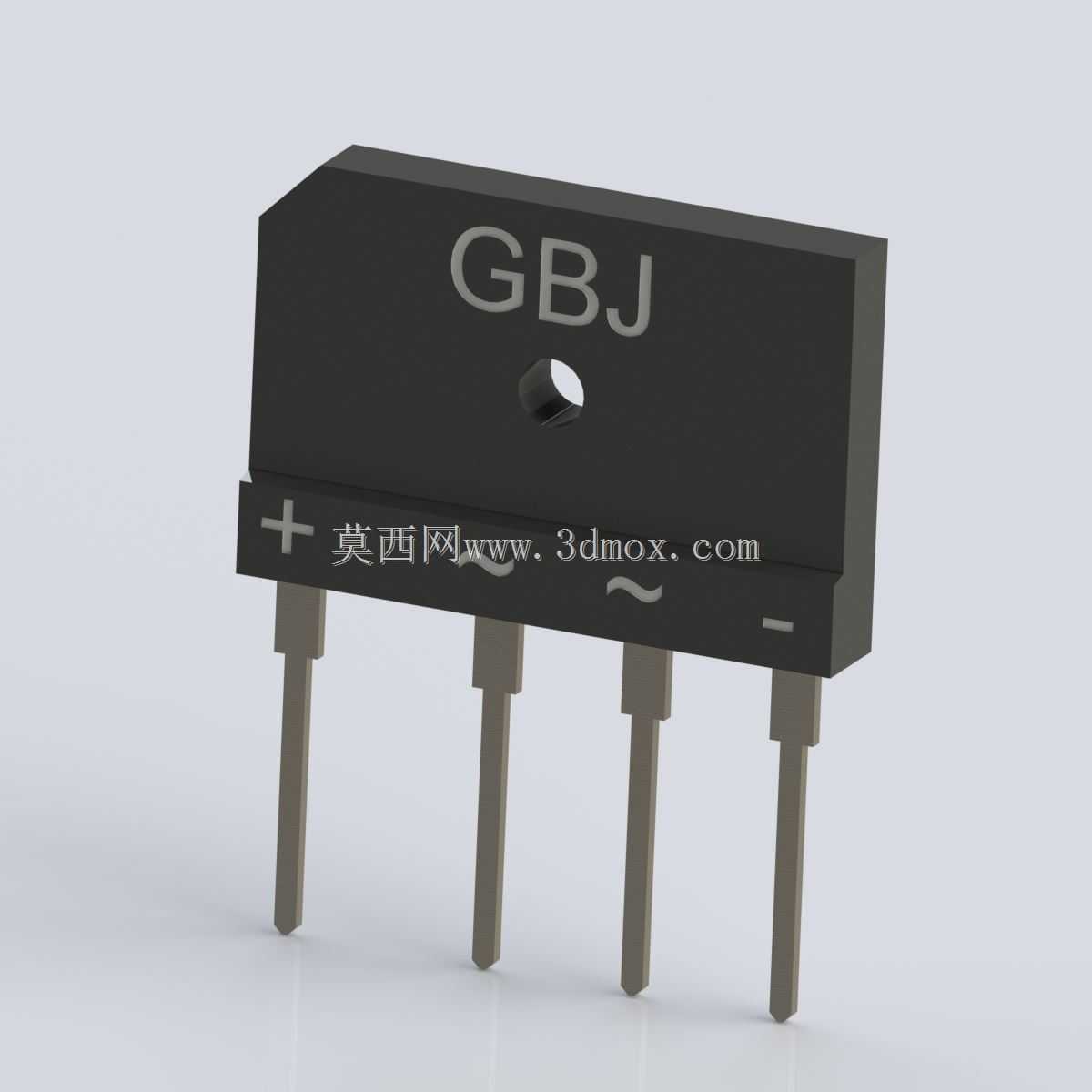

这款GBJ桥式整流器采用经典的方桥封装结构，整体为黑色阻燃环氧塑封主体，顶部预留了标准的安装固定孔位，可配合螺丝将器件牢固锁附在PCB板或者散热铝片上，满足大电流工况下的散热安装需求。器件引脚采用直插式排布，共四根引出引脚，引脚表面做了镀锡处理，具备良好的可焊性与抗氧化能力，引脚间距符合行业通用的直插桥堆安装规范，能够适配市面上绝大多数对应功率等级的整流电路PCB焊盘设计，生产焊接时无需额外调整开孔位置，可直接适配波峰焊、手工焊等常规焊接工艺。

器件本体表面清晰标注了交流输入、直流正负极的引脚标识，两个带波浪符号的引脚为交流输入端，分别标注正负符号的为直流输出正负极，能够有效避免生产组装过程中出现引脚接反的问题，降低生产错料风险。塑封外壳采用耐高温、高绝缘强度的环氧材料注塑成型，能够在常规工业温湿度环境下长期稳定工作，隔绝内部半导体芯片与外界环境的接触，避免灰尘、潮气对芯片性能造成影响，同时具备足够的机械强度，能够承受常规插件、运输过程中的外力冲击，不会出现外壳开裂、引脚脱落的问题。

在设计这款整流器的三维结构时，首先严格遵循行业通用的GBJ系列桥堆安装尺寸规范，精准控制引脚的中心距、引脚直径、本体长宽高尺寸以及顶部安装孔的位置与孔径，确保模型能够直接导入PCB布局软件进行结构干涉检查，提前验证器件与周边电容、散热片、外壳结构的空间距离，避免实际生产组装时出现元件干涉、安装不到位的问题。同时还原了本体表面的标识凹槽、引脚与本体结合处的应力释放结构，让模型细节与实物保持一致，既可以用于产品结构设计阶段的空间校核，也可用于教学演示、电子装联实训的模型展示，帮助设计人员与产线操作人员快速理解器件的结构特征与安装要点。在安装边界设计上，充分考虑了器件加装绝缘散热垫片后的空间余量，预留了足够的散热片安装空间，确保大电流工作时器件产生的热量能够顺利传导到散热结构上，避免因空间不足导致散热不良，影响器件的长期工作可靠性。
