6206深沟球轴承高精度三维结构模型

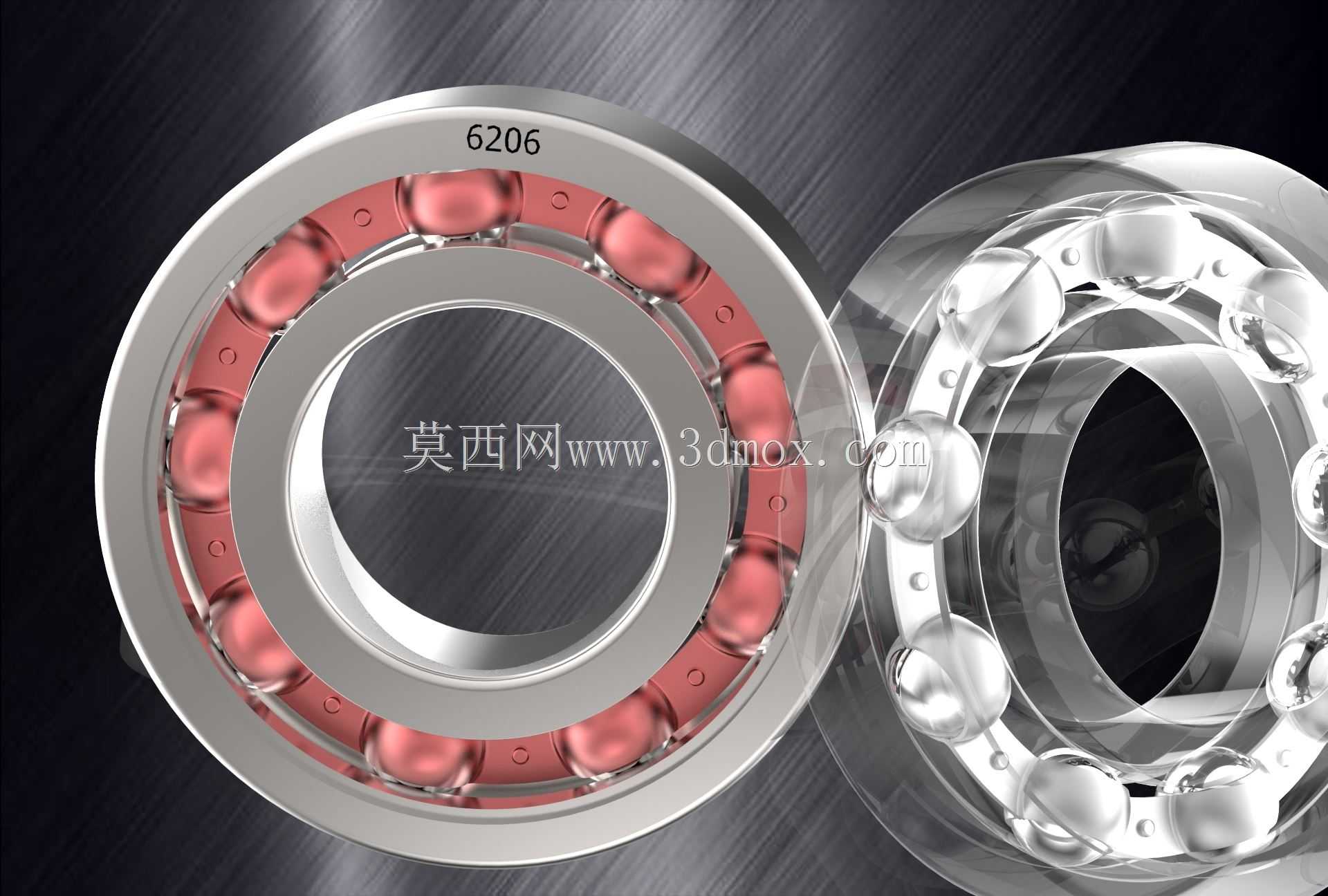

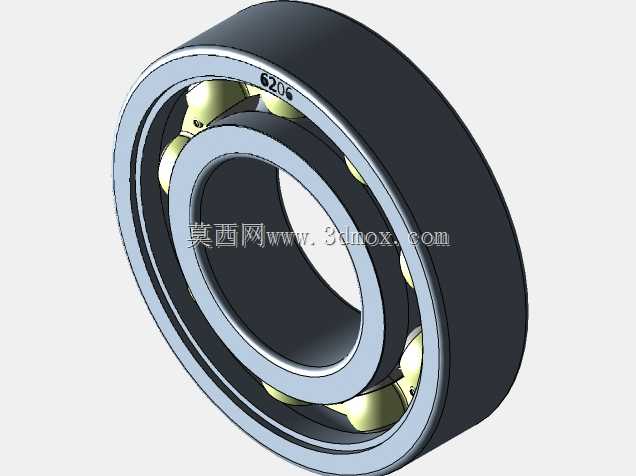

这款6206深沟球轴承的三维模型，完整还原了该类标准滚动轴承的全部结构细节，可直接用于各类机械装备的传动系统装配仿真、运动干涉校验与结构设计参考。深沟球轴承作为机械传动领域应用最广泛的旋转支承部件，主要承担径向载荷，也可承受一定数值的双向轴向载荷，在高速旋转工况下具备优异的运转稳定性与低摩擦损耗特性，广泛适配各类中小功率传动场景。从实际应用场景来看，该型号轴承常被用于中小型电动机的输出端支承、农用机械的传动转轴、普通机床的进给机构、输送设备的托辊组件、内燃机的辅助传动系统，以及各类家用机电产品的旋转部位，能够在常规环境温度、中等载荷的连续运转工况下长期稳定工作，为旋转轴提供可靠的径向定位与旋转支承，降低轴系运转过程中的摩擦阻力，减少传动功率损耗。从产品功能特性来看，该模型完整呈现了深沟球轴承的四大核心组成部分：内圈、外圈、滚动钢球与保持架。内圈与转轴过盈配合随轴同步旋转，外圈与轴承座孔过渡配合起到固定支承作用，均匀分布的滚动钢球在内圈与外圈的滚道之间做滚动运动，将滑动摩擦转化为滚动摩擦，大幅降低运转过程中的摩擦阻力与磨损速率；保持架采用浪形冲压结构，将钢球等间距分隔，避免钢球在运转过程中相互碰撞摩擦，保证每个钢球均匀承受载荷，同时引导钢球在滚道内稳定运动，优化轴承内部的载荷分布状态。从设计思路来看，该模型严格遵循深沟球轴承的标准结构逻辑，滚道截面采用与钢球曲率匹配的圆弧设计，接触角处于合理区间，既保证了径向承载能力，又预留了一定的轴向载荷承受空间；保持架的兜孔间隙经过合理设计，既能够对钢球形成有效约束，又不会对钢球的滚动造成额外卡滞，同时兼顾了运转过程中的润滑脂存储空间，保证轴承在长期运转过程中能够得到持续润滑，降低维护频次。从外形尺寸与安装边界来看，6206作为标准深沟球轴承型号，内孔直径适配30mm直径的转轴，外圈外径为62mm，轴承整体宽度为16mm，安装时需要保证轴肩与座孔的挡肩高度符合标准安装要求，避免挡肩过高接触保持架造成运转卡滞，或是挡肩过低无法对内圈、外圈形成有效轴向定位；同时安装过程中需要保证内圈与轴的同轴度、外圈与座孔的同轴度控制在合理公差范围内，避免偏载造成轴承局部应力集中，缩短实际使用寿命。该三维模型完整还原了各部件的装配关系与细节特征，能够帮助设计人员在整机设计阶段直观校验轴承与周边部件的装配间隙，提前排查运动干涉风险，优化轴系的整体结构布局。
