手推车配套带轮辋轮毂总成结构设计

　　在短途物料转运的手推车产品体系里，行走轮组的可靠性直接决定了整车的使用寿命与操作体验，这款带轮辋的轮毂总成，正是针对手推车重载、复杂路面通行需求开发的核心行走承载部件。从实际应用场景来看，这类轮组总成普遍适配于厂区物料周转手推车、仓储拣货手推车、工地短途运料手推车等非机动短途转运设备，部分低速机动的场内转运小车也可通过尺寸适配选用该结构，核心作用是承担轮体与车架连接轴之间的载荷传递，同时通过集成的轮辋结构直接完成轮胎的定位安装，省去额外轮辋装配的工序，降低轮组整体的装配公差累积。

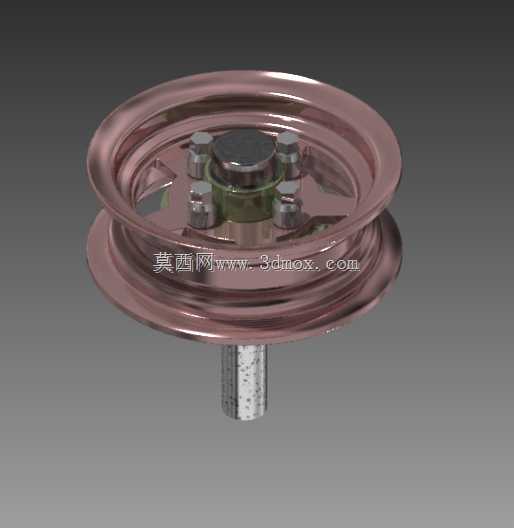

　　从功能特性上看，该总成将轮毂主体与轮辋做了一体化集成设计，轮辋部分采用双轮缘的槽型结构，能够适配对应截面尺寸的实心橡胶轮或者充气轮胎，轮缘的挡边高度经过校核，能够避免轮胎在侧倾受力、过坎冲击时出现脱圈问题；轮毂中心的轴孔与伸出的安装轴做了间隙配合设计，轴颈表面预留了润滑脂加注的结构空间，可在长期使用中定期补充润滑，降低转动副的磨损速率。轮毂与轮辋之间的连接辐板采用了镂空式结构，在保证整体结构强度满足额定载荷要求的前提下，尽可能降低了轮组自身的转动惯量，推动时更省力，同时镂空结构也能减少轮面积攒的泥沙、杂物，降低日常清理维护的工作量。辐板上均匀布置的紧固螺栓孔，用于匹配轮辋与轮毂的连接锁紧，螺栓的分布圆直径经过受力计算，确保每个螺栓承受的剪切力在材料许用应力范围内，避免长期交变载荷下出现螺栓断裂、松动的问题。

　　从设计思路层面拆解，这款总成优先考虑了手推车使用场景里的常见失效形式：首先是重载下轮毂轴孔的压溃变形，因此轴孔部位做了局部加厚处理，材料选用具备良好韧性与强度的结构钢，表面做防锈镀层处理，适配户外、潮湿厂区等多场景的使用需求；其次是轮辋受冲击后的变形问题，轮辋的滚压截面做了圆弧过渡设计，避免应力集中，在过坑洼路面、台阶冲击时，应力能够顺着圆弧面均匀分散，不会在折角位置出现开裂。安装边界方面，该总成的中心安装轴伸出长度、轴径尺寸均匹配常规手推车的轮架安装孔位，替换现有轮组时不需要对车架轮架做额外的打孔、焊接改造，直接穿入轴位后锁紧轴端挡圈即可完成安装；轮辋的外径、宽度尺寸对应常用的手推车轮胎规格，轮胎安装时不需要额外的专用工具，手动配合撬棒即可完成轮胎的拆装更换，后期维护成本更低。

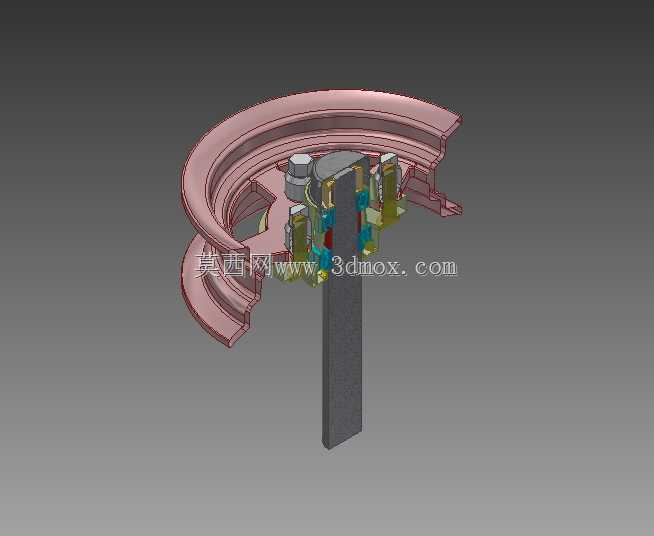

　　在实际选型匹配时，需要注意核对安装轴的直径与轮架的开档尺寸，确保轮组安装后与轮架两侧留有足够的转动间隙，不会出现摩擦卡滞；同时要根据实际使用的载荷上限选择对应强度等级的紧固螺栓，避免超载使用造成螺栓断裂或者轮毂变形。这类集成式轮毂轮辋总成相比分体式的轮组结构，减少了零件数量，装配环节的累积误差更小，转动时的同轴度更好，推行过程中不会出现轮体偏摆、晃动的问题，既能够降低推行时的阻力，也能减少轮胎的偏磨问题，延长轮胎的更换周期。从三维建模的角度来看，该模型完整还原了各个零件的配合关系，包括螺栓的装配位置、轴颈的配合公差、轮辋的截面轮廓，在做手推车整车设计时可以直接调用该模型完成轮组部分的装配，不需要重新绘制轮组的每个零件，能够大幅缩短整车设计的建模周期，同时也可以借助模型完成干涉检查，验证轮架与轮组之间的运动间隙是否符合设计要求，避免后期实物装配时出现尺寸不匹配的问题。
