圆锥滚子轴承30205结构设计展示

　　在各类需要承受径向与轴向复合载荷的传动场景中，圆锥滚子轴承始终是核心支承部件的首选，30205型号作为该类轴承中的常规规格，广泛应用在汽车差速器、机床主轴箱、农业机械传动轮系、输送线辊筒支承、减速机输入输出轴等位置，日常工况中既需要承担轴系运转带来的径向载荷，也需要抵消斜齿轮、锥齿轮传动产生的轴向分力，保障轴系的回转精度与运行稳定性。从结构设计逻辑来看，这类圆锥滚子轴承采用分离式结构设计，内圈连带滚子保持架组件可与外圈拆分装配，能够在安装阶段通过调整锁紧螺母的压紧量，精准控制轴承的工作游隙，适配不同工况下的预紧需求，避免游隙过大导致轴系窜动，或是游隙过小引发运转温升过高、润滑脂失效过快的问题。滚子采用圆锥面设计，

　　滚子的母线与轴承内圈、外圈滚道母线延长后会交汇于轴线上的同一点，这种设计能保证滚子在滚道上滚动时不存在滑动摩擦，有效降低运转过程中的磨损与发热，相比同尺寸的深沟球轴承，其承载能力尤其是轴向承载能力提升40%以上，适合中低速重载的传动场景。从安装边界来看，该型号轴承的内圈内径为25mm，外圈外径为52mm，轴承总装配高度为16.25mm，内圈宽度为15mm，外圈宽度为13mm，安装时轴肩的定位高度不能超过内圈的挡边高度，轴承座孔的台肩定位高度不能超过外圈的挡边高度，否则会影响轴承的拆卸，甚至会在运转过程中与保持架发生干涉。同时装配过程中需要注意，不能直接敲击轴承外圈或是内圈端面，应当采用套筒压装的方式，

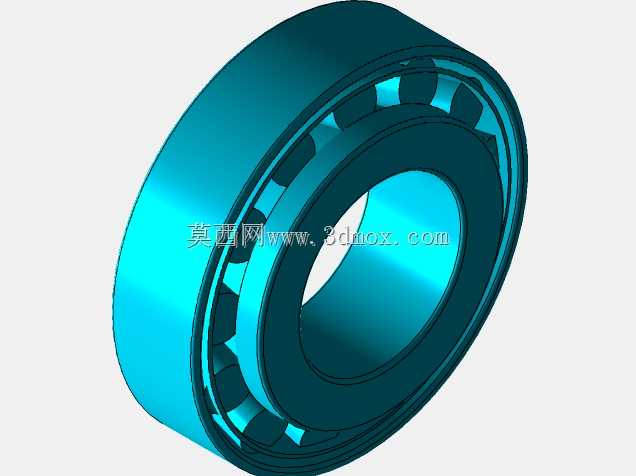

　　将压力均匀施加在过盈配合的套圈端面上，避免滚子承受冲击载荷导致滚道出现压痕，提前引发轴承的疲劳点蚀。在润滑设计层面，该轴承既可以采用脂润滑也可以采用油润滑，脂润滑时注脂量需要控制在轴承内部空腔容积的1/3到1/2，过多的润滑脂会导致运转时搅拌阻力过大，引发异常温升；油润滑时需要注意油位高度不能超过最下方滚子的中心位置，避免搅油损失过大。密封形式的选择需要根据工况决定，开式结构适合有独立润滑系统的闭式传动箱，带密封圈的结构则适合粉尘较多、维护不便的户外设备场景，能够有效阻挡外界杂质进入滚道，同时防止内部润滑脂泄漏。从建模细节来看，模型完整还原了保持架的兜孔结构、滚子的锥度细节、内外圈的滚道曲率以及挡边的倒角特征，

　　保持架采用冲压钢板结构，兜孔的间隙设计既可以保证滚子灵活转动，又能限制滚子在非承载区的歪斜，避免滚子与滚道出现边缘接触。内圈大挡边的设计可以承受滚子运转时产生的轴向分力，挡边与滚子端面之间采用微锥面设计，能够形成稳定的润滑油膜，降低挡边与滚子端面的滑动摩擦，减少长期运转后的磨损量。在实际选型匹配过程中，需要注意该型号轴承的接触角为常规的15度左右，如果需要承受更大的轴向载荷，可以选择同尺寸大接触角的变种型号，同时配对使用时可以采用背对背、面对面或是串联的安装方式，背对背安装的支承刚性更好，适合重载悬臂轴结构，面对面安装的调心性能更好，适合轴系存在一定安装同轴度误差的场景，串联安装则可以承受更大的单向轴向载荷，多用于重载传动的支承位置。日常运维中，这类轴承的失效形式多为滚道疲劳点蚀、保持架断裂、挡边磨损，多数失效原因都与安装不当、润滑不足、密封失效进入杂质有关，在装配前需要仔细清洗轴与轴承座的配合面，去除毛刺与铁屑，装配后手动转动轴系检查是否存在卡滞，确认运转灵活无异常异响后再投入负载运行。
