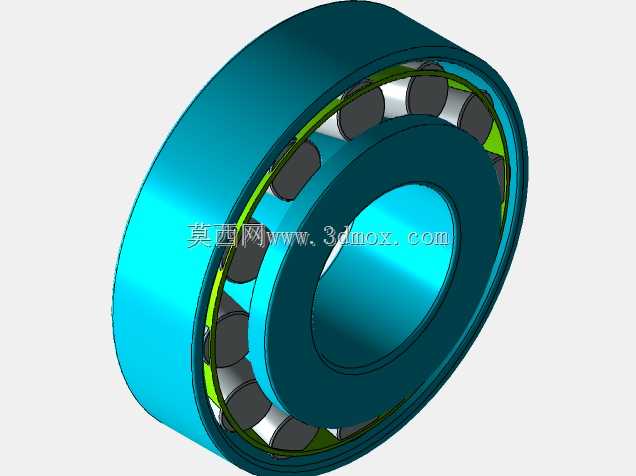

圆锥滚子轴承30204结构三维设计

　　在各类中低速重载传动场景中，30204型圆锥滚子轴承是径向与轴向复合载荷支承的核心零件，这类轴承常被布置在机床主轴输出端、汽车差速器半轴支承位、农用机械行走轮轴、减速机输入输出轴等位置，承担轴系运转过程中产生的径向力与单向轴向力，相比同尺寸深沟球轴承，其承载能力提升40%以上，可适应存在一定安装同轴度误差的轴系工况。从结构设计逻辑来看，该轴承采用分离式设计思路，内圈带滚子保持架组件可与外圈拆分安装，这一设计特性大幅降低了轴系装配阶段的调整难度，安装时可通过调整内圈与外圈的轴向配合位置，精准控制轴承的预紧量，既避免预紧过大导致的运转温升过高、磨损加剧问题，也能防止预紧不足引发的轴系窜动、回转精度下降问题。滚子采用圆锥面设计，

　　滚子母线与轴承轴线呈固定倾角，所有滚子的延长线会交汇于轴承轴线上的同一点，这一几何设计保证了滚子在滚道上滚动时无附加滑动摩擦，运转过程中接触应力分布均匀，不会出现局部应力集中导致的早期点蚀失效。保持架采用冲压钢板弯折成型，兜孔结构与滚子轮廓匹配，既可以均匀分隔相邻滚子，避免滚子运转过程中相互碰撞摩擦，也能预留充足的润滑脂存储空间，保证轴承在长期运转过程中各接触副都能得到有效润滑。从安装边界尺寸来看，该轴承内径为20mm，适配公称直径20mm的阶梯轴轴颈，轴肩定位高度需控制在3mm以内，避免轴肩过高与保持架发生运动干涉；轴承外径为47mm，适配轴承座孔的安装深度需匹配轴承宽度15.25mm的尺寸要求，座孔挡肩高度不超过4mm，

　　保证外圈安装到位后挡肩能提供足够的轴向定位力，同时不会干涉外圈的正常微量位移。在实际选型应用中，若轴系存在双向轴向载荷，可采用两套30204轴承背对背或面对面配对安装的方案，背对背安装时轴系的支承跨距更大，抗倾覆力矩能力更强，适用于存在悬臂载荷的轴系场景；面对面安装时装配调整更便捷，适用于轴系长度较短、安装空间紧凑的工况。建模过程中需重点保证滚道与滚子的接触精度，圆锥面的锥度公差需控制在IT5级以内，滚子端面与内圈挡边的间隙需预留0.1-0.3mm的热膨胀空间，避免轴承运转温升后零件膨胀卡死。同时要注意，这类轴承不能单独承受纯轴向载荷，在径向载荷作用下会产生内部轴向分力，因此轴系设计时必须在另一端设置对应的轴向定位结构，

　　平衡内部轴向力，防止轴承出现轴向窜动。在润滑设计上，脂润滑时注脂量需控制在轴承内部空腔的1/3-1/2，注脂过多会导致运转过程中搅拌阻力增大，温升异常升高；油润滑时需保证润滑油能顺利进入滚道与滚子的接触区域，油路开口需对准保持架的间隙位置，避免润滑不足导致的早期磨损。密封结构搭配上，若应用在粉尘较多的工程机械、农业机械场景，可在轴承外侧加装接触式橡胶密封圈，防止外界粉尘、泥水进入轴承内部，同时避免内部润滑脂泄漏；若应用在清洁度较高、运转速度较快的机床传动场景，可采用非接触式防尘盖，降低密封件带来的摩擦阻力，提升轴系的回转效率。
