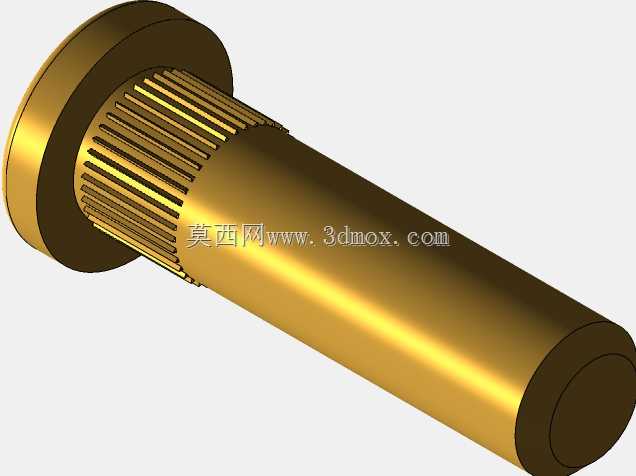

M12规格凸耳螺柱紧固连接件结构设计

　　在各类需要可拆卸紧固连接的机械装配场景中，带凸耳结构的螺柱是兼顾定位精度与连接强度的典型零件，这款M12规格的凸耳螺柱，主要应用在需要防转定位的螺纹连接工位，区别于普通全螺纹螺柱，其底部的凸缘结构与杆部特定位置的滚花/凸耳卡位结构，能够在装配时提前卡入安装基体的预制卡槽内，避免拧紧螺母时螺柱跟转，大幅提升装配效率，尤其适合自动化装配线的快速锁付工位，减少工装夹持的步骤。从实际设备适配场景来看，这类螺柱常见于钣金机柜装配、汽车零部件副支架连接、工业设备框架拼接、工装夹具定位连接等场景，当安装基体一侧操作空间受限，无法从背面固定螺柱时，凸耳卡位结构可以直接从单侧完成螺柱的预装定位，不需要额外的防松结构辅助预固定，

　　后续直接在另一侧拧紧紧固件即可完成装配。从结构设计逻辑来看，这款螺柱的螺纹段采用标准M12公制粗牙螺纹，螺纹有效长度适配45mm总长度下的连接厚度范围，能够满足总叠层厚度在30mm以内的连接件锁紧需求，底部的凸缘直径大于螺纹大径，装配时可以起到承压面的作用，分散螺纹连接的压紧应力，避免较软的钣金基材被压溃，同时凸缘上的凸耳结构与安装板上的缺口槽精准匹配，装配时只需将凸耳对准卡槽推入，旋转极小角度即可完成卡位，不需要额外焊接或者过盈压装，后期维护拆卸也十分方便，不会破坏安装基体的表面。杆部靠近凸缘的位置设置的滚花段，主要作用是在螺柱卡入卡槽后，增大杆部与安装孔壁的摩擦力，即使在设备长期振动的工况下，螺柱也不会出现轴向窜动或者松脱移位，

　　相比普通的光杆过盈配合螺柱，这种结构的装配公差容忍度更高，安装孔的加工精度要求可以适当放宽，降低钣金或者机加工件的加工成本。从安装边界尺寸来看，这款螺柱总长度45mm，其中螺纹段长度占总长度的三分之二左右，凸缘的外径控制在18mm左右，凸耳突出凸缘边缘的尺寸不超过2mm，安装时只需要在安装板上加工直径12.5mm的主安装孔，同时在孔边对应位置加工两个宽度3mm、深度2.5mm的卡位缺口即可，不需要额外加工沉孔或者其他复杂结构，对于厚度在2mm到6mm之间的安装板材都能适配。在实际选型使用时需要注意，这款螺柱的凸耳卡位结构主要承受装配时的扭转力矩，不适合作为主要的承力结构，

　　设备运行过程中的径向载荷和轴向拉压载荷主要由螺纹副和凸缘承压面承担，因此在重载连接场景下，需要核算螺纹的剪切强度和凸缘的承压强度，确保连接安全系数满足工况要求。建模过程中，螺纹段采用标准牙型建模，牙型角60度，螺距1.75mm，符合公制粗牙螺纹的通用标准，凸耳与凸缘的连接处做了R0.5的圆角过渡，避免热处理和受力时出现应力集中，滚花段采用网纹滚花结构，滚花节距0.8mm，既保证足够的摩擦力，又不会因为滚花过尖导致安装时刮伤安装孔壁。这类带防转结构的螺柱，相比普通焊接螺柱，不会因为焊接高温导致基材变形，也不会出现焊接飞溅污染螺纹的问题，相比压铆螺柱，它不需要专用的压铆设备，手工即可完成预装，对于小批量设备组装或者现场维修更换场景十分友好，在户外设备、轨道交通内饰装配、电气柜内部元件安装等场景中都有广泛的应用空间。设计时特意将凸耳的位置设置在凸缘的对称两侧，保证卡位时受力均匀，不会出现单侧受力导致螺柱倾斜的问题，凸缘的承压面做了平面度处理，表面粗糙度控制在Ra3.2以内，保证锁紧时承压面与安装板表面充分贴合，避免出现压紧力不均导致的连接松动。
