11Kw防水型潜水动力驱动装置结构设计

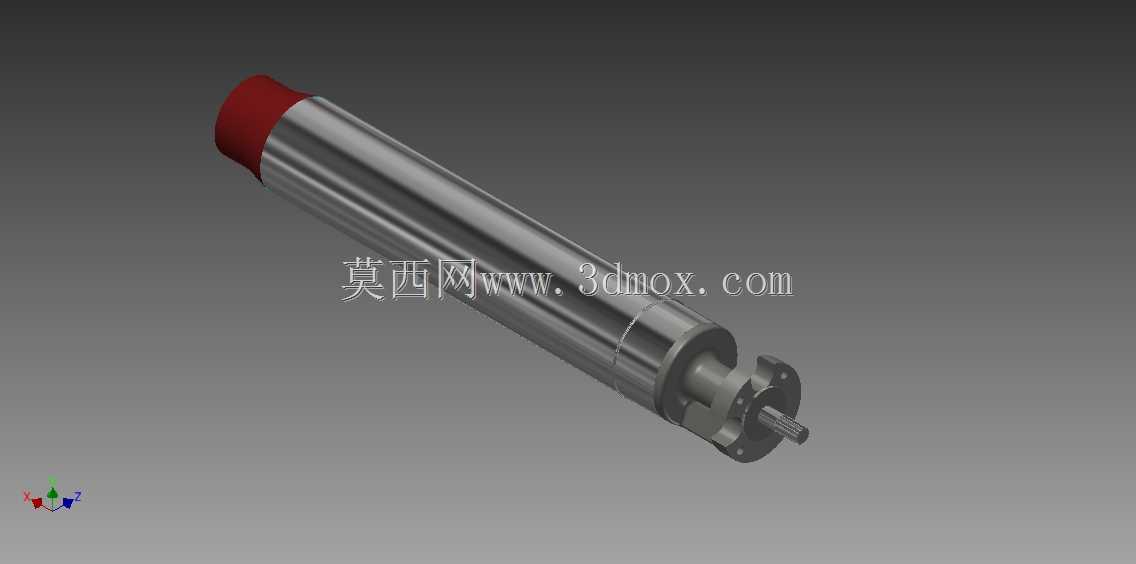

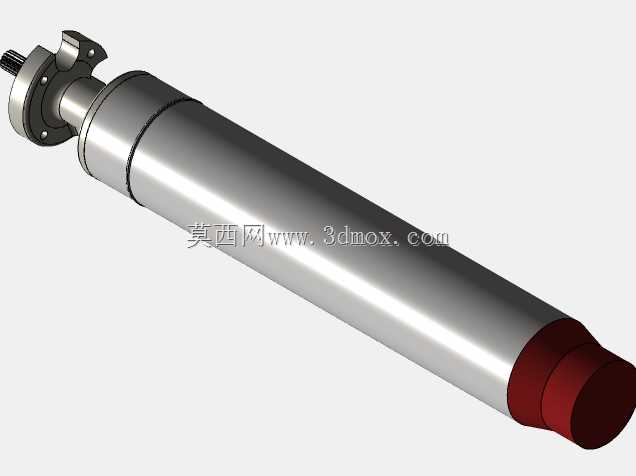

　　这款11Kw等级的潜水驱动装置，核心适配30米水深以内的水下作业场景，日常在民用深井取水、小型水下工程排水、景观水体循环、鱼塘增氧配套等工况中都能见到它的应用，作为潜水泵组的核心动力输出部件，它的结构设计完全围绕水下长期浸泡运行的特殊需求展开，没有照搬普通陆用电机的结构逻辑。从结构设计思路来看，整机采用细长型圆柱布局，这种形态首先是为了适配井管的狭小安装空间，多数民用取水井的井管内径有限，细长结构可以大幅降低下井安装时的卡滞风险，同时长筒形的壳体在水下运行时，水流顺着壳体轴向流动的过程中就能带走电机运行产生的热量，不需要额外加装散热风扇结构，简化了整机的密封节点数量。整机的密封设计是核心重点，动力输出端采用多道机械密封组合，

　　静密封面全部采用耐水橡胶圈配合端面压紧结构，所有壳体连接位置都设计了密封槽，避免水压作用下的水体渗入电机内腔，顶部的红色端盖是电缆出线与密封端的集成结构，电缆出线位置采用了硫化密封工艺，杜绝了电缆外皮与壳体衔接位置的渗水隐患，毕竟30米水深下存在0.3MPa左右的静水压，任何一个密封节点的失效都会直接导致电机绕组烧毁。从安装边界来看，整机的输出端采用标准法兰连接结构，法兰上的安装孔位与同功率等级的潜水泵泵体连接尺寸完全匹配，不需要额外制作过渡连接工装，输出轴采用标准轴径配合平键传动，能够直接传递额定扭矩，不会出现轴系打滑的问题。整机的轴向尺寸经过优化，在保证绕组、轴承、密封件有足够安装空间的前提下，尽可能压缩了整体长度，

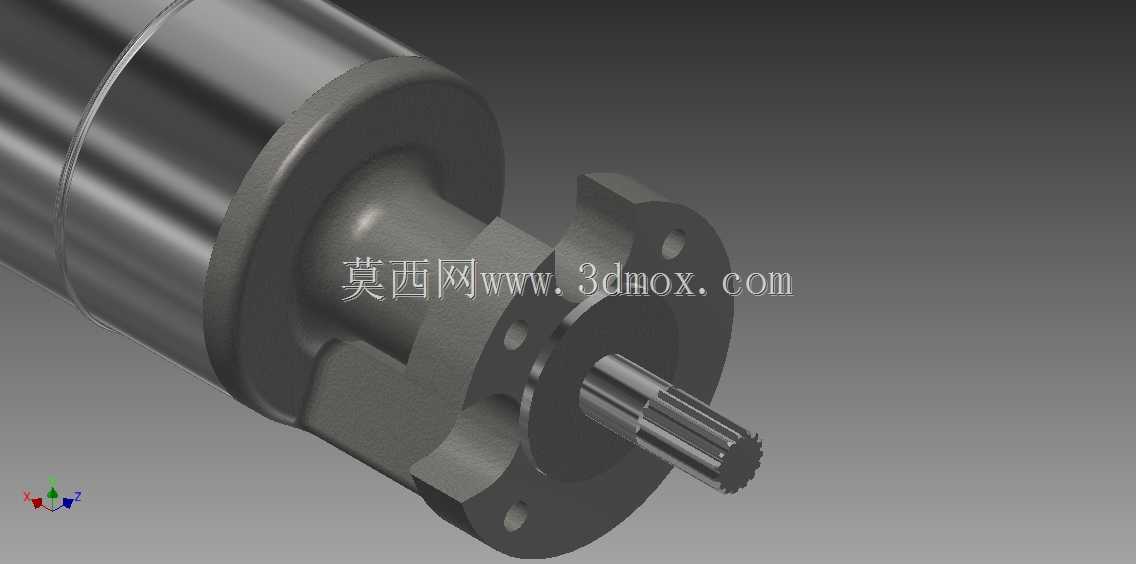

　　避免下井过程中在井管弯接位置出现卡阻。在功能特性上，这款装置的绕组采用耐水绝缘处理，即使出现轻微的凝露渗水，也不会立刻出现绝缘击穿的问题，两端的支撑轴承采用防水型深沟球轴承，能够承受长期水下运行的径向载荷，同时轴承位置填充了防水润滑脂，不需要频繁补充润滑维护。实际选型适配时，需要注意它的防水等级对应的水深上限，30米的水深阈值基本覆盖了绝大多数民用取水、浅层排水的工况需求，如果是更深的水下作业场景，就需要选用耐压等级更高的定制型号。从三维建模的细节来看，模型完整还原了壳体的阶梯轴结构、输出端法兰的安装孔位、密封槽的位置、顶部出线端的结构，还有内部轴系的装配关系，结构工程师在做潜水泵组整体设计时，可以直接调用这个模型做装配干涉检查，

　　核对安装尺寸，不需要重新测绘基础结构，能够大幅缩短成套设备的设计周期。很多刚接触水下设备设计的工程师容易忽略潜水电机的外形与井管的匹配问题，这款模型的细长径比是经过实际工况验证的，既保证了内部结构的安装空间，又能适配多数常规井管的内径要求，不会出现下井困难的问题。另外在结构细节上，电机壳体采用不锈钢材质设计，避免长期在水下浸泡出现锈蚀问题，模型里也还原了壳体表面的光滑处理特征，减少水下运行时的水流阻力，同时避免水垢、水中杂质附着在壳体表面影响散热效果。输出端的轴伸长度也经过严格控制，既保证和泵体叶轮的连接配合长度，又不会因为轴伸过长导致轴系挠度变大，影响轴承的使用寿命。
