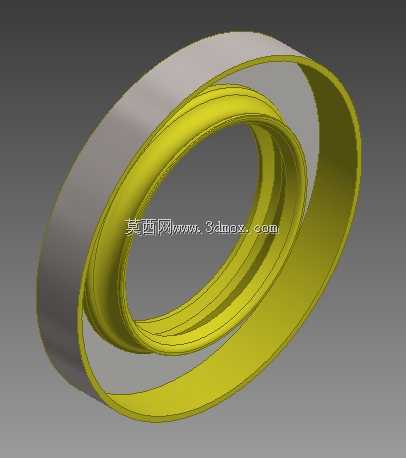

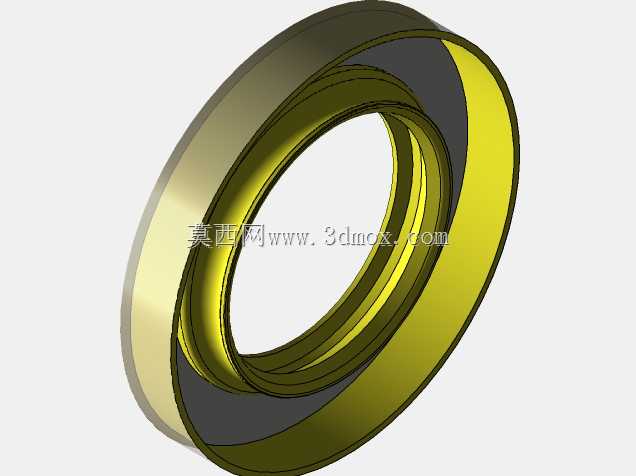

西尔32-55-10型双唇口旋转轴密封件

　　在各类旋转传动设备的密封设计环节，轴端动密封的选型直接决定了腔体内部润滑介质的留存效率与外部杂质的侵入防护等级，这款适配32mm轴径的双唇式密封件，主要针对中低速旋转轴的动密封场景设计，可覆盖齿轮箱输出轴、液压泵输入轴、电机端盖轴伸、减速机输入输出端等常规传动部位的密封需求。从实际工况适配来看，该密封件的主唇口负责贴合旋转轴表面，形成连续的动密封面，阻断润滑油、润滑脂等介质沿轴表面的泄漏路径，副唇口则朝向设备外侧布置，主要阻挡外界环境中的粉尘、泥沙、切削液、水汽等杂质进入腔体内部，避免杂质混入润滑介质后造成轴面磨损、轴承点蚀、润滑失效等连锁故障。设计阶段首先锁定了轴径与腔体安装孔的匹配边界，适配的旋转轴公称直径为32mm，

　　对应腔体座孔的安装尺寸为55mm，密封件自身的轴向安装宽度为10mm，安装时需在腔体座孔内加工对应深度的限位台阶，台阶端面的平面度需控制在0.05mm以内，避免密封件安装后出现偏斜导致唇口贴合压力不均。建模过程中重点还原了唇口的过盈配合参数，主唇口与轴的径向过盈量控制在0.8-1.2mm区间，保证轴在旋转过程中即使存在少量径向跳动，唇口也能始终贴合轴面，同时不会因为过盈量过大造成唇口温升过快、橡胶老化加速；唇口部位内置的环形弹簧箍结构，在模型中做了等比例还原，该结构的作用是补偿橡胶材料长期使用后的蠕变松弛，维持唇口对轴面的恒定抱紧力，延长密封件的实际使用寿命。从结构细节来看，密封件的金属外骨架采用卷边成型结构，

　　外圆面设计有轻微的过盈量，压入座孔后可实现与腔体的静密封，避免介质从密封件外圈与座孔的配合间隙泄漏；骨架的刚性支撑作用可保证密封件压装过程中不会出现褶皱、变形，维持唇口的同轴度。在实际选型应用中，该密封件适配的轴面粗糙度需控制在Ra0.2-Ra0.8之间，轴表面不允许存在螺旋状加工刀痕、磕碰划伤等缺陷，否则会在轴旋转过程中形成泵吸效应，将润滑介质沿刀痕方向带出密封面；安装时需在唇口与轴的接触部位涂抹少量与腔体内部润滑介质相容的润滑脂，避免设备初次启动时唇口处于干摩擦状态造成瞬间烧损。针对不同的工况温度，该结构可适配丁腈橡胶、氟橡胶等不同材质的胶料，丁腈橡胶材质可适配-40℃到120℃的工作温度，兼容矿物基润滑油、润滑脂；

　　氟橡胶材质则可提升至200℃的长期工作温度，适配合成润滑油、含添加剂的极压齿轮油等介质。建模时对唇口的接触角度做了优化，主唇口的接触刃口宽度控制在0.3-0.5mm，可在保证密封效果的前提下降低接触面积，减少摩擦生热与功率损耗；副唇口与轴的间隙控制在0.3-0.5mm，既不会对轴产生额外的摩擦阻力，又能利用狭窄缝隙的节流效应阻挡大颗粒杂质进入。在设备维护环节，该密封件属于易损件，更换时需检查轴面的磨损情况，如果轴面与唇口接触的位置出现深度超过0.1mm的磨痕，即使更换新的密封件也会出现泄漏，此时需修复轴面或者加装轴套来恢复密封配合面的精度；压装密封件时需使用专用工装，保证压力均匀作用在密封件的外圈端面，禁止直接敲击唇口部位，避免唇口变形、弹簧脱落造成密封失效。
