40W二氧化碳激光管结构三维建模

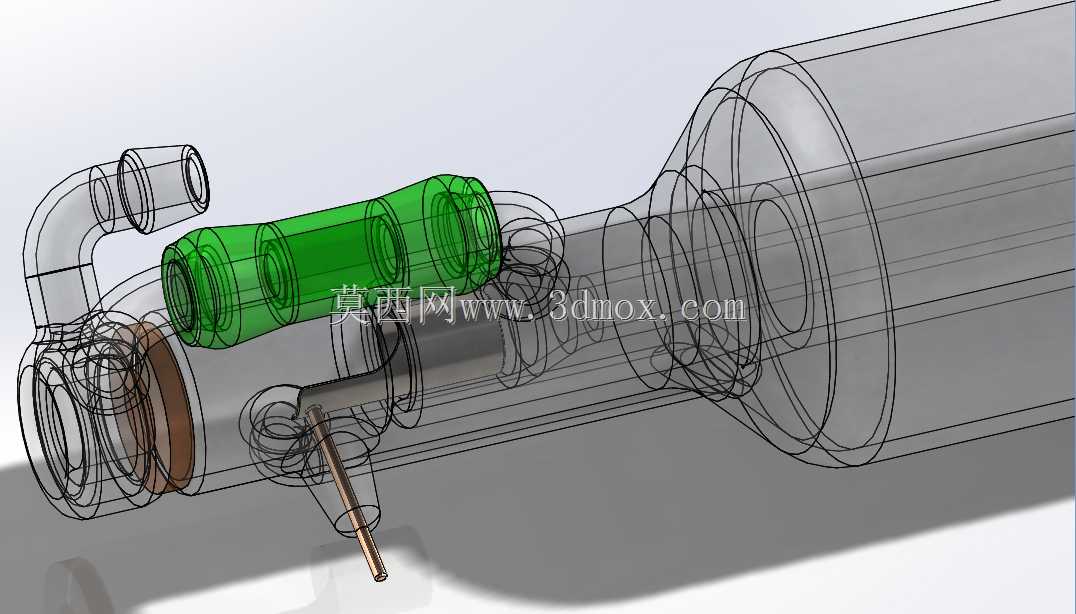

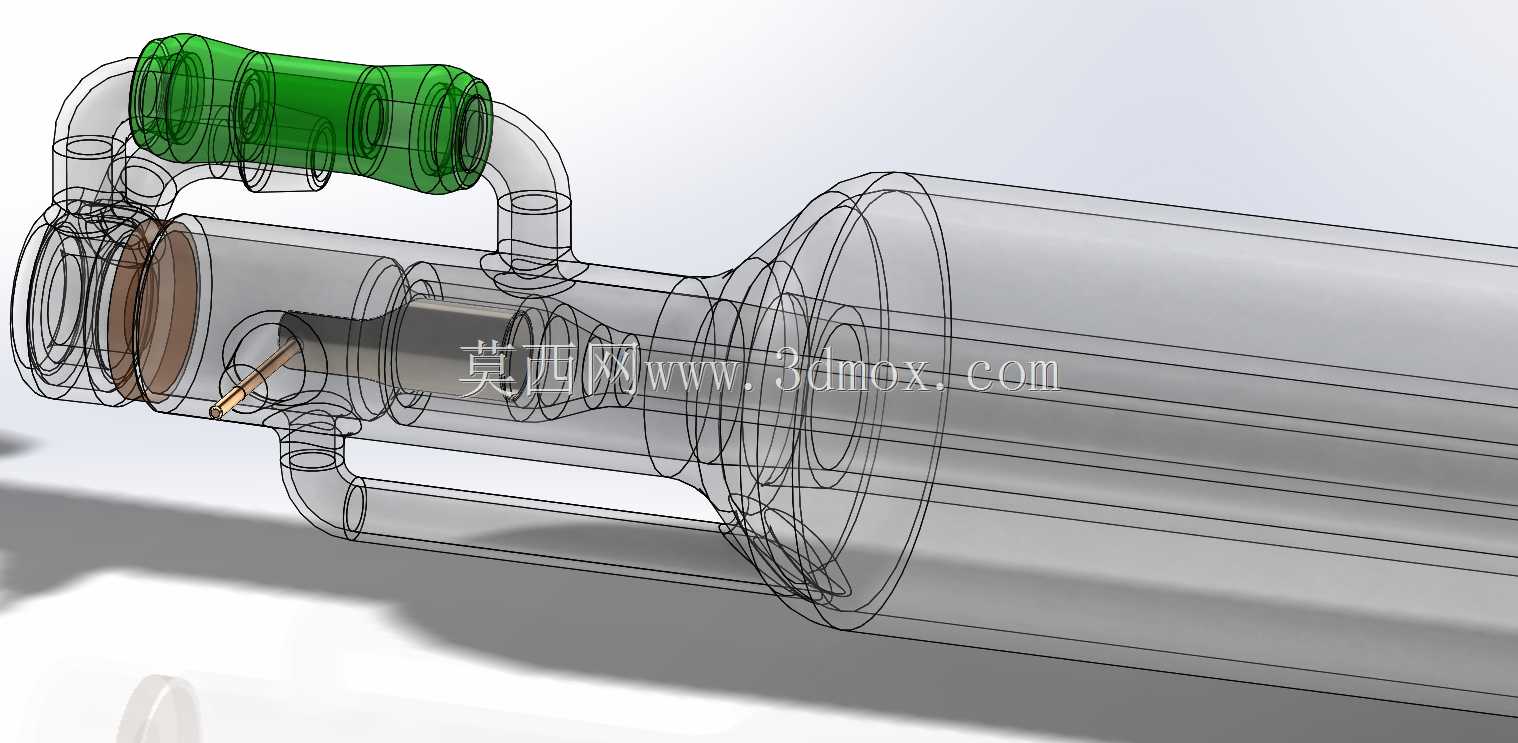

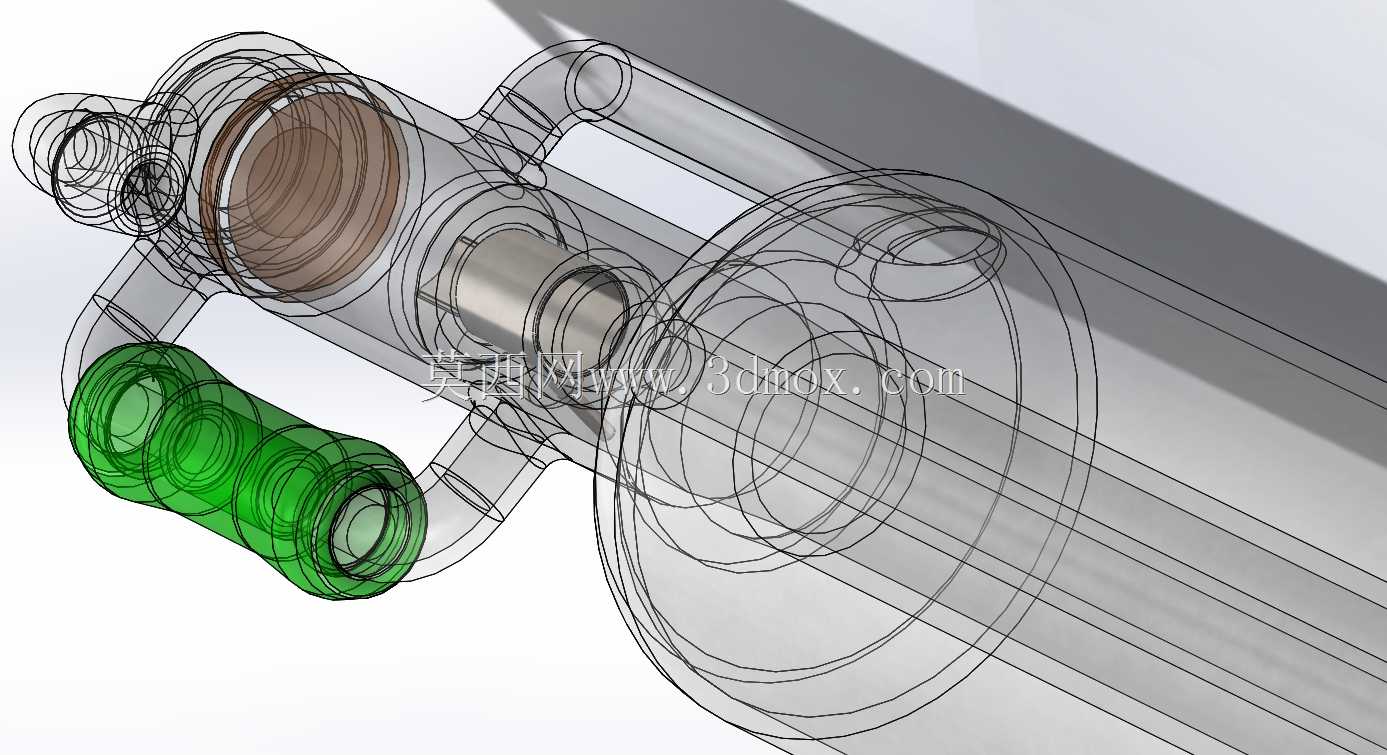

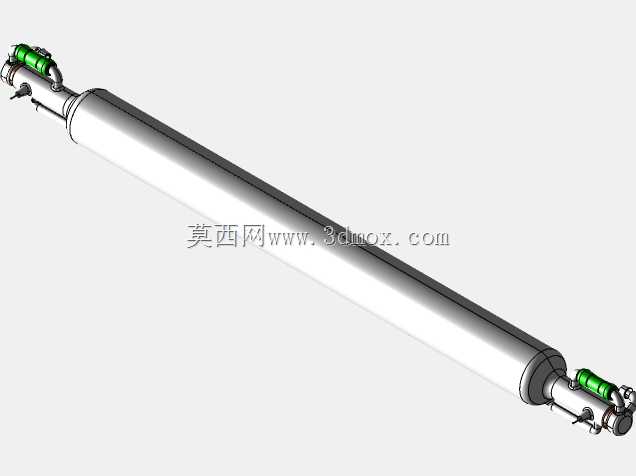

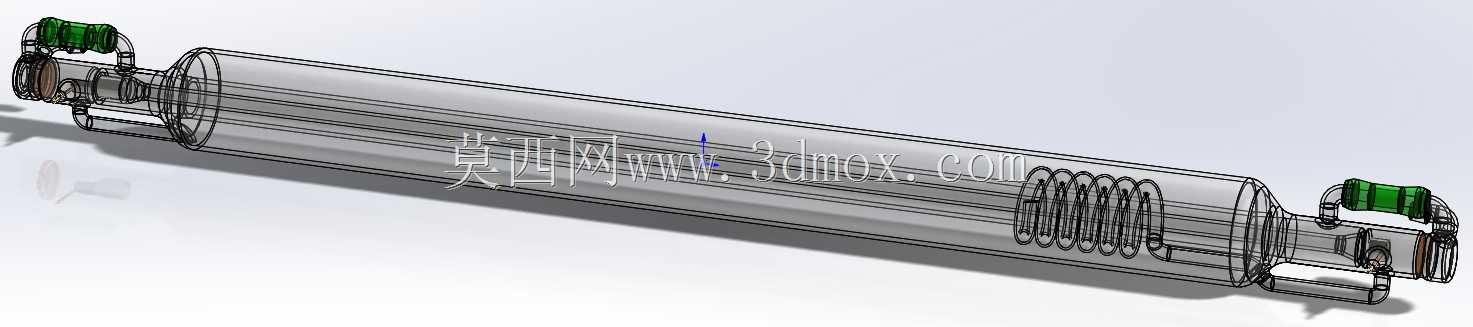

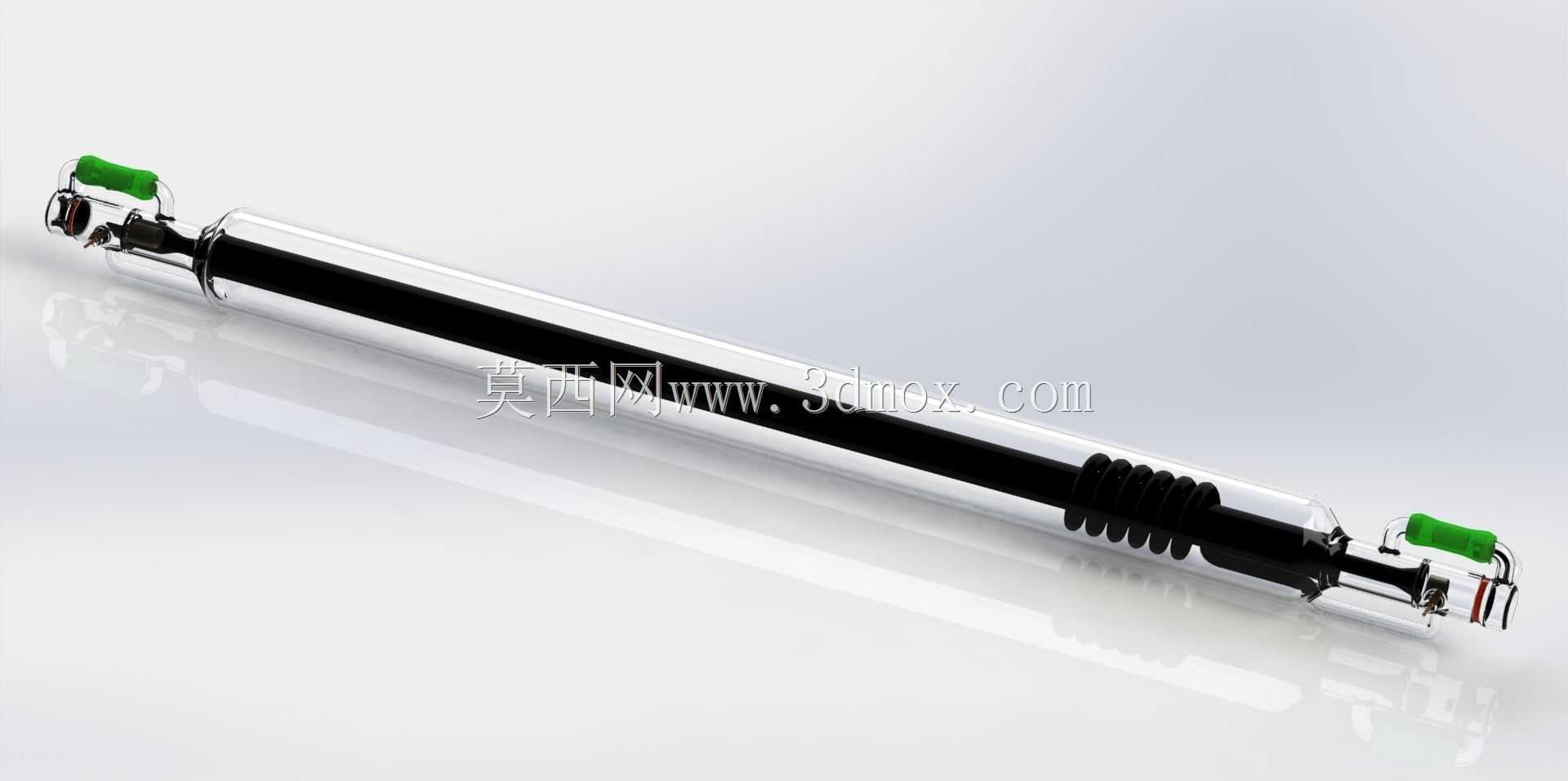

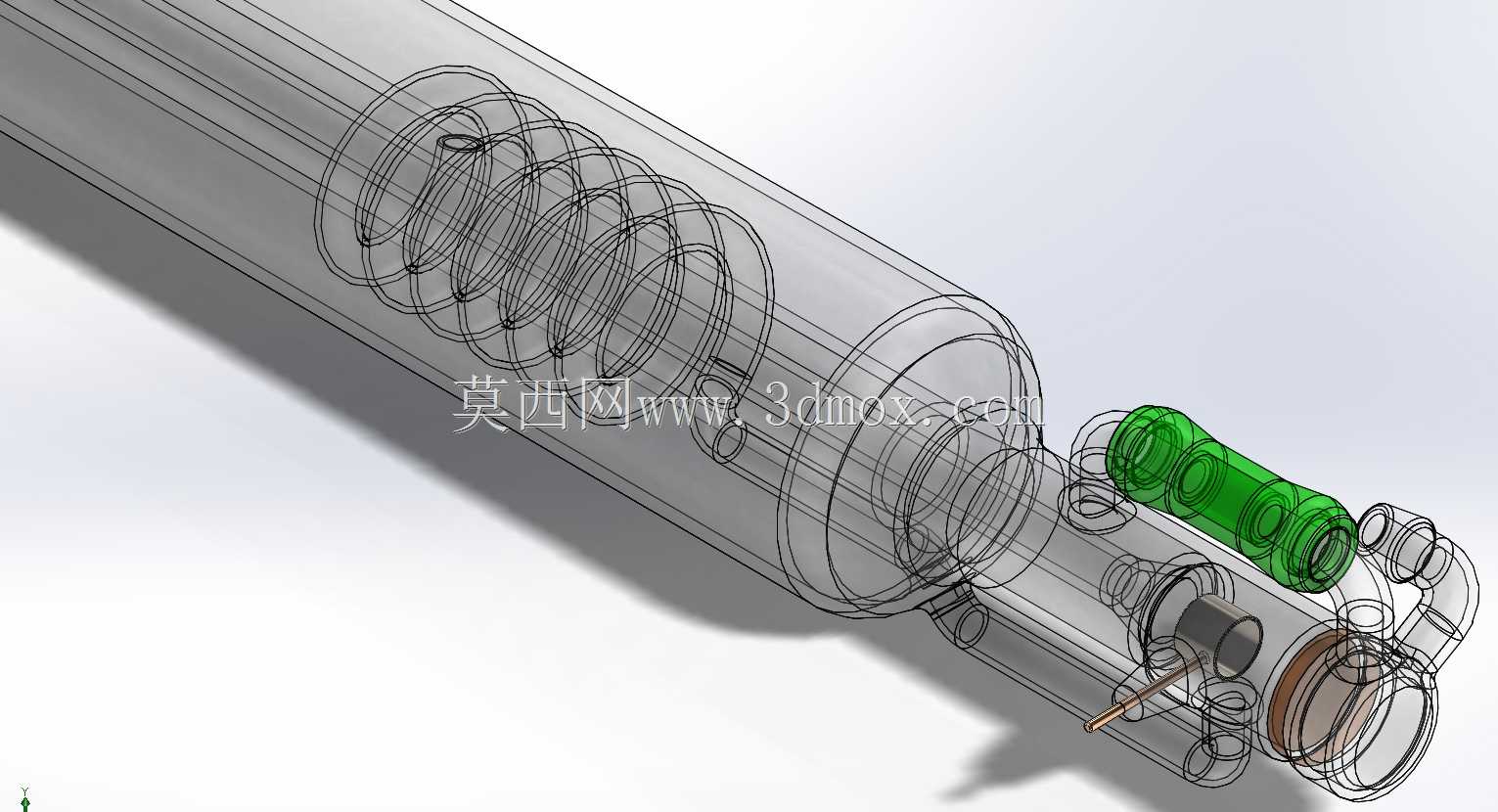

这款40W功率规格的二氧化碳激光管，是中小功率激光加工设备的核心发生部件，广泛应用于桌面级激光雕刻机、小型激光切割机、激光打标设备中，可针对亚克力、薄木板、皮革、纸张、双色板等非金属材料完成雕刻、镂空、浅切割加工，在广告标识制作、工艺礼品加工、教学实验设备、小型文创生产场景中有着极高的普及度，是入门级激光加工设备不可或缺的核心功能部件。从功能特性来看，该部件通过高压激励管内填充的二氧化碳混合气体产生波长10.6μm的红外激光，配套的水冷腔体结构可带走工作过程中产生的热量，保证激光输出功率的稳定性，延长部件的连续工作时长，管体端部的输出镜与尾镜组成谐振腔体，保证激光光束的定向输出质量，侧部的连接接口用于对接高压供电线路与水冷循环管路，满足设备运行的基础连接需求。在设计思路上，建模过程完全参照实物零件的实际装配尺寸还原，完整呈现了管体内部的螺旋冷却流道、电极安装位、谐振腔固定结构、外部接口的相对位置，既还原了玻璃管主体的通透结构特征，也区分了金属接头、密封胶圈、绝缘部件等不同材质零件的结构边界，可直接用于激光设备的整机装配干涉校验、管路布局模拟、维护拆装教学演示使用。从外形尺寸与安装边界来看，该激光管主体为圆柱形结构，管身直径50毫米，总长度700毫米，安装时需要预留对应长度的支撑固定位，侧部的接头突出管身的尺寸控制在合理范围内，不会与设备内的走线槽、水冷管路、机架型材产生装配干涉，两端的镜片安装位同轴度严格匹配实际零件公差，可保证模拟装配时的光路校准流程与实际装机场景一致，帮助设计人员在整机开发阶段提前确认安装空间，避免后期装机出现尺寸不匹配的问题。
