红黑绝缘双联接线端子结构设计

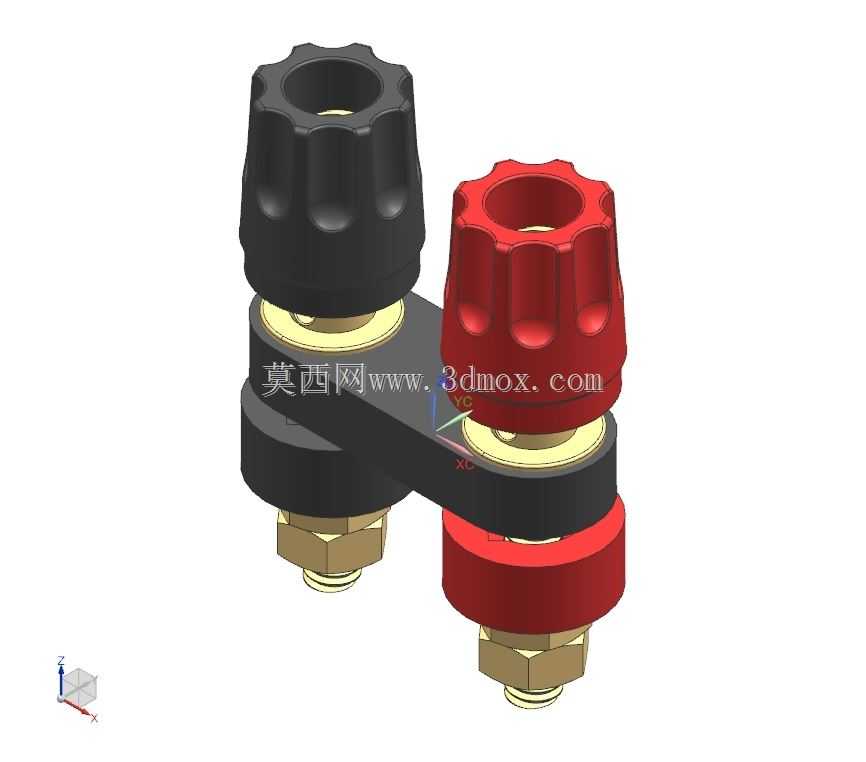

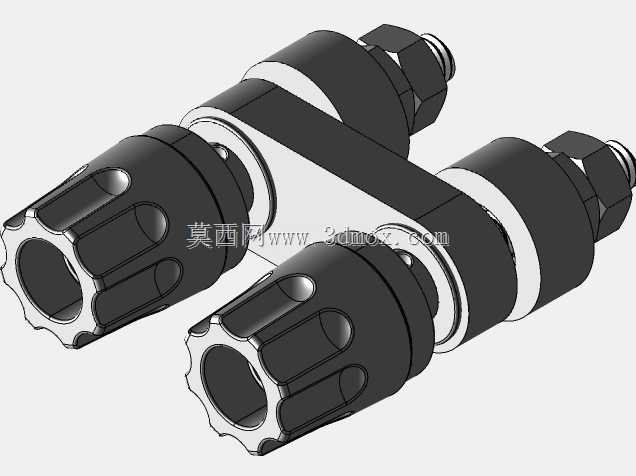

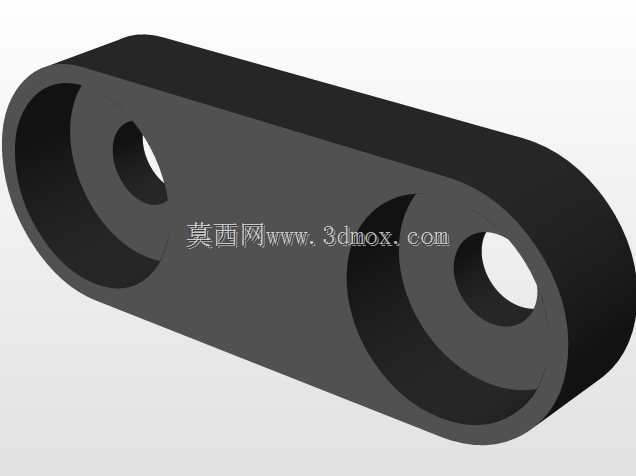

这款双联接线端子是电气连接场景中常用的导通连接件，广泛应用在功放设备、测试仪器、直流电源柜、教学实验台、小型电气控制箱等需要频繁进行导线接驳的场景中，承担着电流导通、线路固定、极性区分的核心作用，能够为大电流低压回路提供稳定可靠的接线点位，避免导线接驳处出现松脱、打火、极性接反等常见电气故障。从实际使用场景来看，这类双联接线柱常成对布置在设备面板外侧，操作人员无需打开设备外壳，仅通过拧动顶部的绝缘帽就可以完成外部导线的接入与拆除，接线操作便捷，同时外露的绝缘结构可以有效避免操作人员误触带电部位，提升接线操作的安全性。产品采用红黑双位并排的结构设计，红色端子对应正极回路、黑色端子对应负极回路，通过鲜明的颜色区分实现极性标识，操作人员在接线时可以快速识别点位，大幅降低极性接反的概率，避免因接线错误导致的后端设备损坏。两个接线位通过中间的绝缘连接座整合为一个整体，相比独立安装的单个接线柱，双联结构可以减少面板上的开孔数量，安装时仅需固定两个点位即可完成整组端子的装配，有效提升面板加工与装配的效率，同时保证两个接线位的间距固定，避免因安装偏差导致的极间距离不足、绝缘性能下降问题。每个接线位都采用金属导通杆搭配底部六角锁紧螺母的结构，导通杆采用导电性能优异的铜质基材加工，表面做镀镍处理提升抗氧化能力，降低长期使用后的接触电阻，保证大电流通过时的导通稳定性；顶部的绝缘帽采用防滑凹槽设计，徒手拧动时可以提供足够的摩擦力，无需借助工具即可完成导线的压紧与松开，绝缘帽内部嵌套金属压片，拧动时可以将插入接线孔的导线牢牢压紧，避免导线受外力拉扯时出现松脱。底部的六角螺母可以将整个端子牢牢锁紧在设备面板上，适配常规厚度的金属或绝缘面板，安装后整体结构稳固，不会因频繁拧动接线帽出现端子转动、移位的问题。端子的绝缘部件均采用高强度绝缘工程塑料制作，具备良好的绝缘性能与机械强度，既可以保证两极之间、端子与设备面板之间的绝缘隔离，也可以承受日常接线操作中的拧动力度，不会出现绝缘帽开裂、滑牙等问题。从安装边界来看，这款双联接线柱的安装孔位间距经过标准化设计，适配行业通用的面板开孔尺寸，底部的螺纹段长度可以满足常规面板厚度的安装需求，接线时可以适配不同线径的多股铜导线，能够覆盖多数低压电气设备的接线需求，整体结构紧凑，占用面板面积小，在有限的设备面板空间内即可完成布置，同时外露的接线帽高度适中，既方便操作，也不会因突出过高影响设备的整体外观与搬运摆放。
