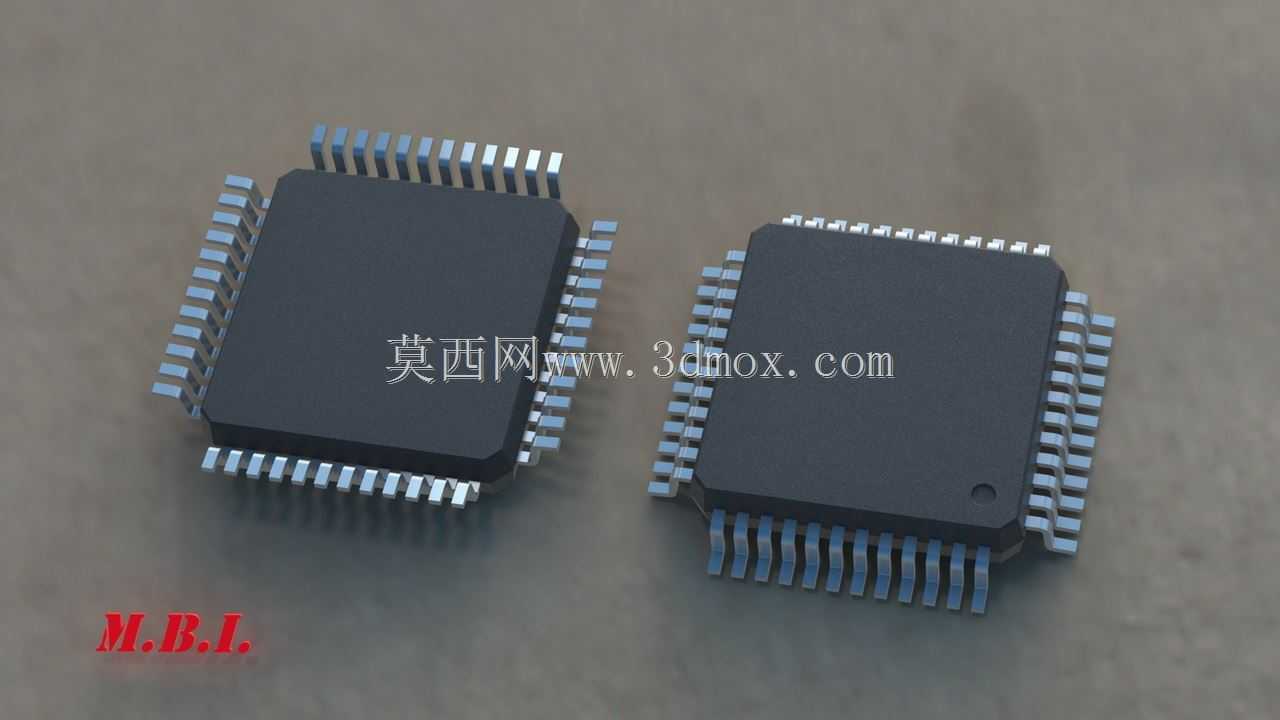

LQFP48薄型四方扁平封装芯片结构

本次呈现的LQFP48封装结构，是当前消费电子、工业控制、车载电子领域应用极为广泛的表面贴装型半导体承载结构，这类封装形态主要用于搭载中小规模数字逻辑芯片、混合信号处理芯片、低功耗微控制单元，在智能家电主控板、工业采集模块前端、便携数码设备主板、车载辅助控制单元中都能见到它的身影，是板级电子设计中最常用的贴片封装形态之一。

从实际使用场景来看，这类48引脚薄型四方扁平封装的器件，主要承担板级信号处理、逻辑运算、外设接口拓展的核心功能，相比传统直插封装，它的贴装占用板面面积更小，引脚寄生参数更低，能够适配更高频率的信号传输需求，同时适配回流焊的自动化生产工艺，能够大幅提升电路板组装的生产效率，降低人工插装的成本与出错概率。

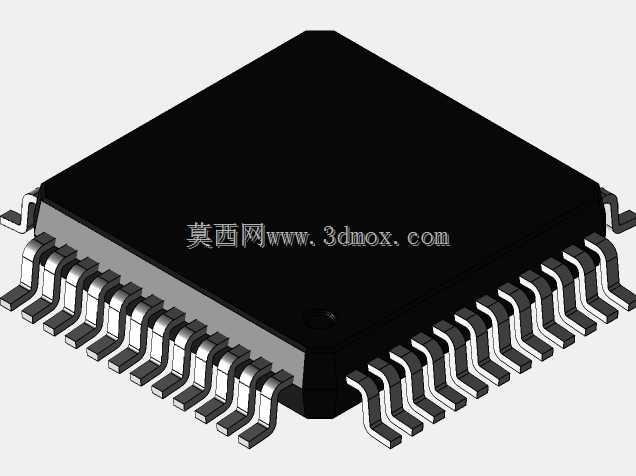

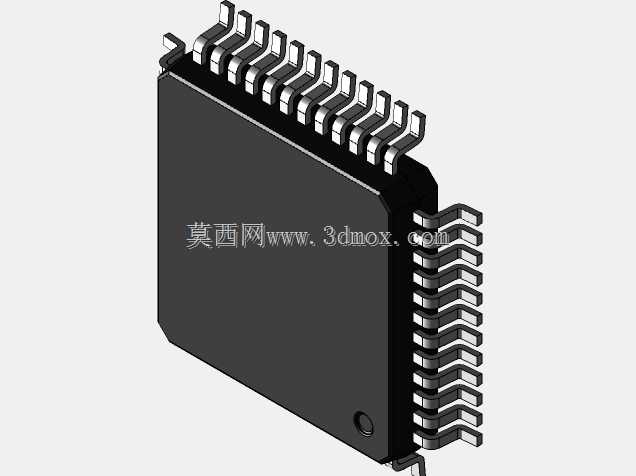

在设计思路上，这款封装严格遵循薄型四方扁平封装的通用设计规范，整体采用正方形扁平主体结构，引脚从封装四个侧面引出呈海鸥翼状向外伸展，这种引脚形态既能够在焊接时形成充足的焊料浸润面，保障焊接可靠性，也能在器件受热产生形变时，通过引脚自身的微小形变吸收应力，避免引脚与焊盘脱落、封装本体开裂的问题。封装本体的边角设置了统一的定位标识点，能够在生产贴装、人工返修时快速确认引脚起始位，避免装反导致的电路损坏。

在尺寸与安装边界层面，这款封装本体尺寸为7×7mm，48个引脚均匀分布在四个侧边，引脚间距符合行业通用标准，在电路板布局时，需要在封装本体外侧预留足够的走线空间与返修操作空间，焊盘设计需要匹配引脚的宽度与伸展长度，保障焊接时焊锡能够均匀附着，避免出现连锡、虚焊的问题。同时设计时需要考虑封装本体的高度限制，适配有壳体装配高度限制的紧凑型产品需求，在器件下方可以根据散热需求预留裸露散热焊盘，提升器件工作时的散热效率，保障芯片长时间稳定运行。这类封装的三维结构设计，能够帮助电子工程师在PCB布局阶段完成精准的干涉检查，提前预判装配时可能出现的结构冲突，也能为自动化贴装设备的吸嘴定位、视觉识别提供精准的模型参考，减少打样阶段的试错成本。
