XL4015大电流CC/CV降压变换器结构设计

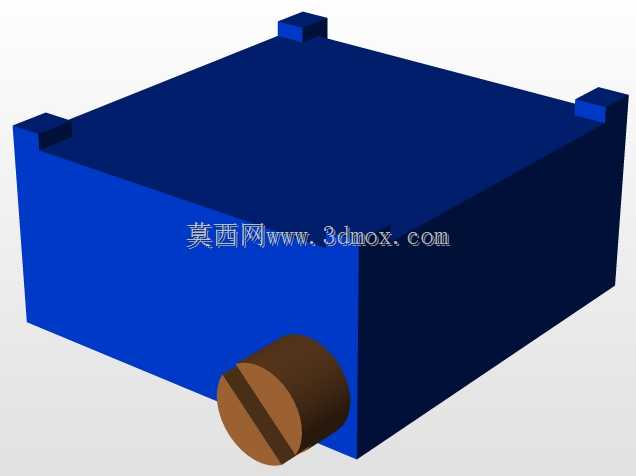

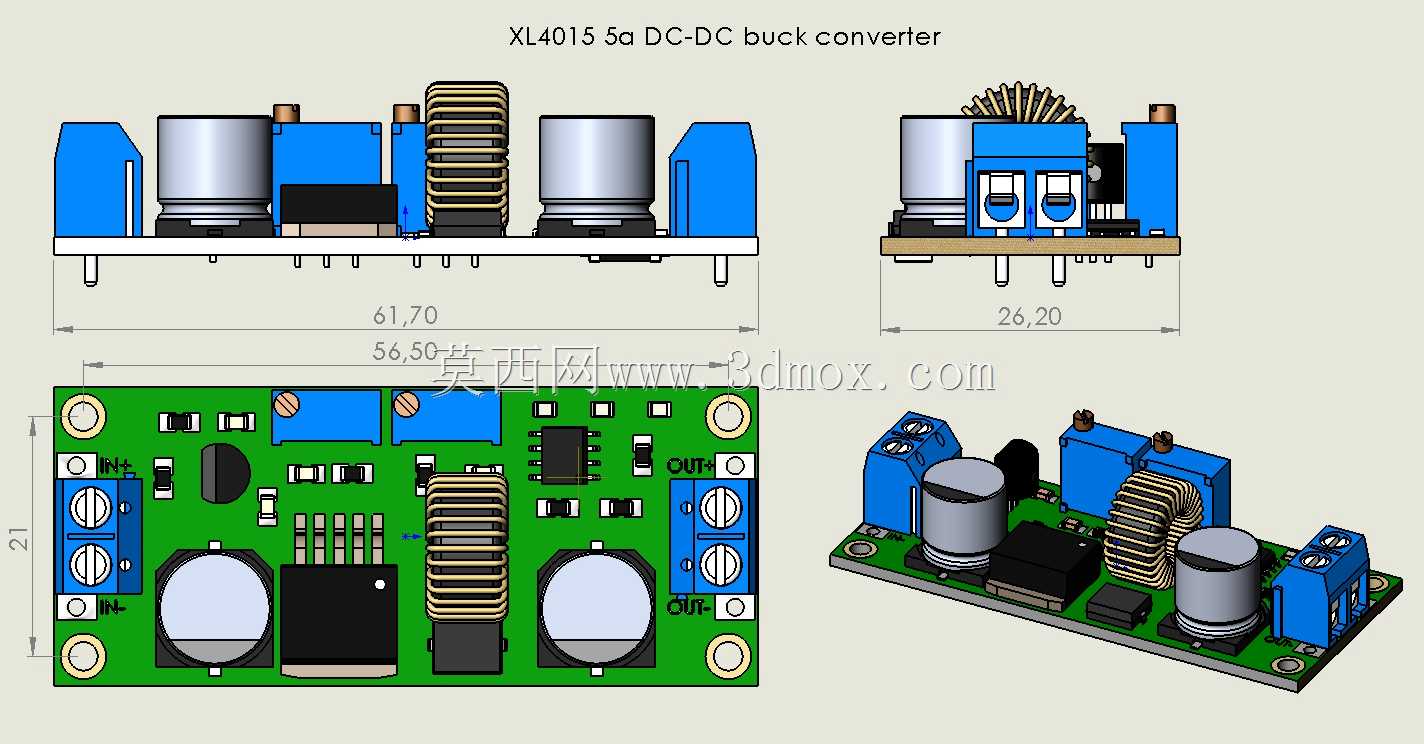

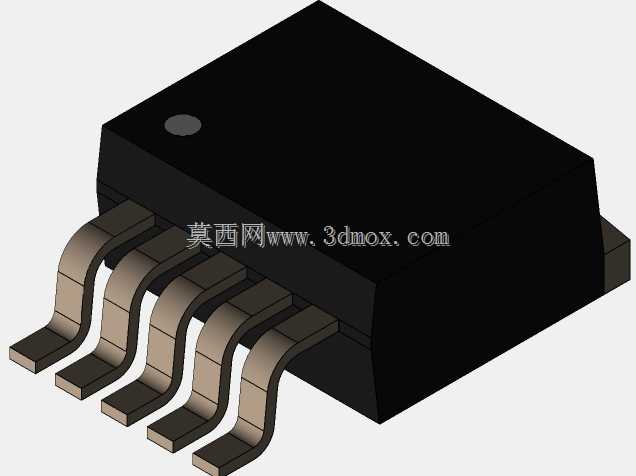

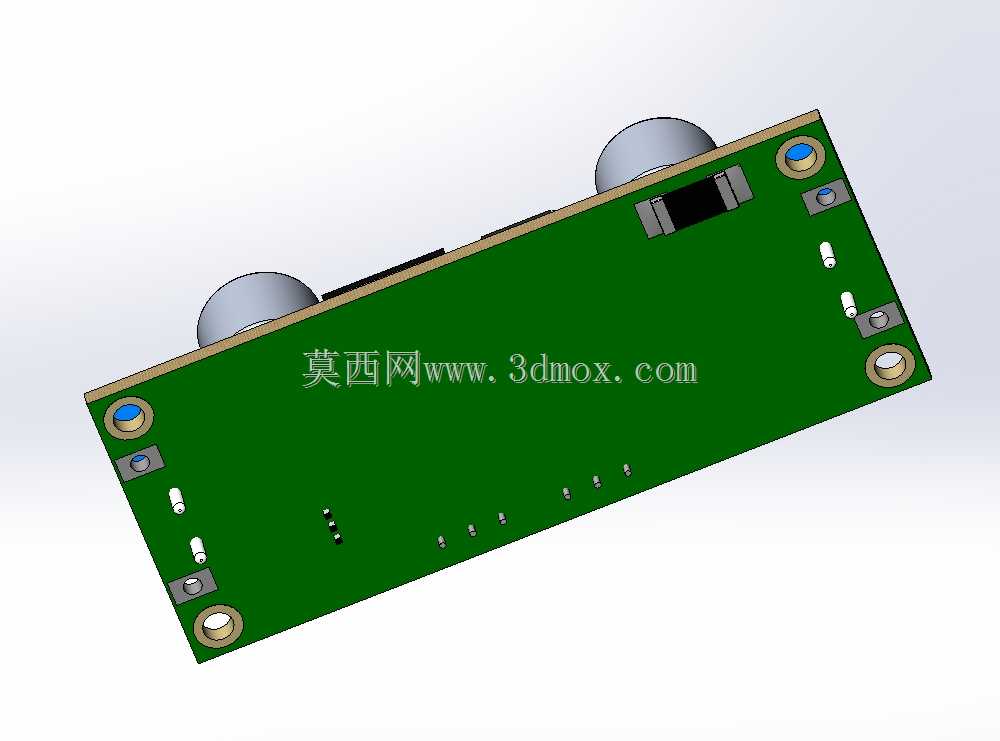

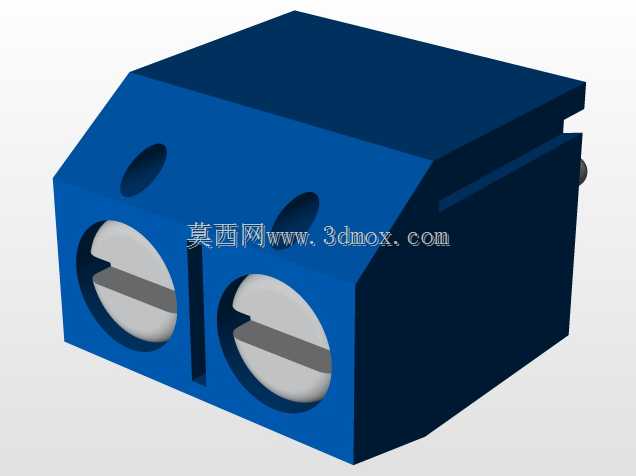

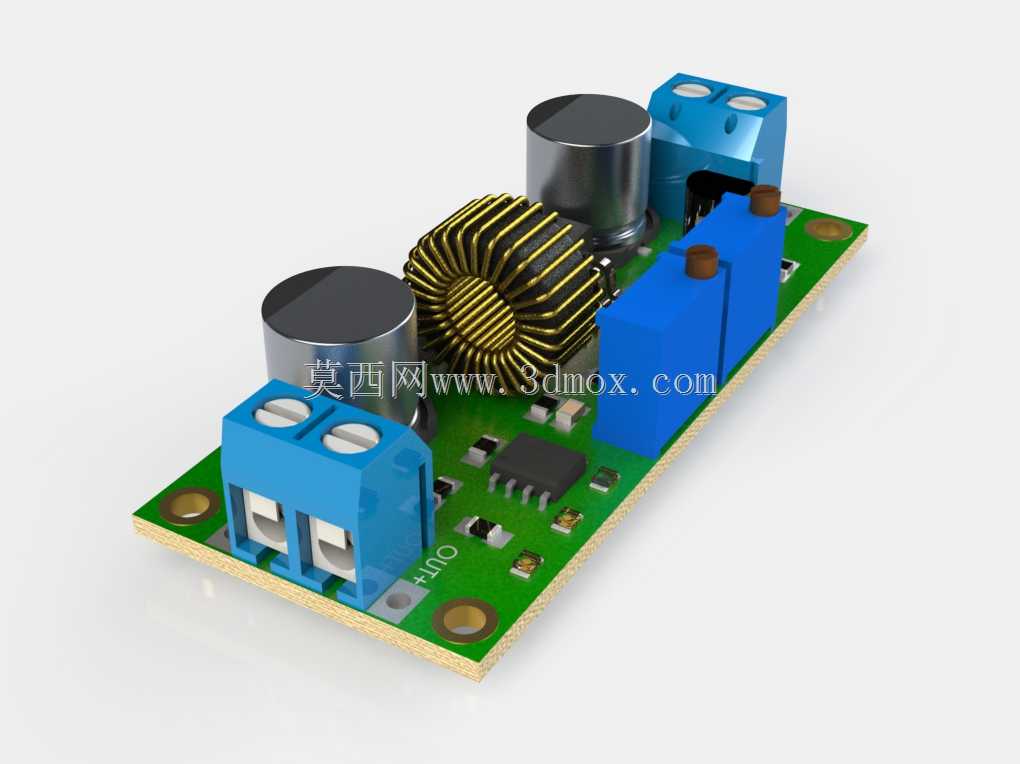

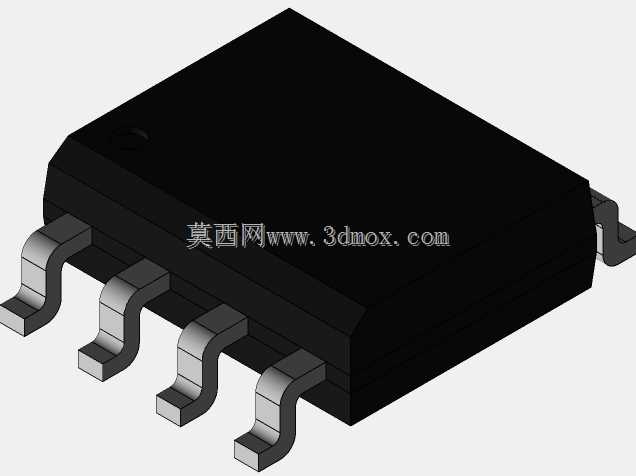

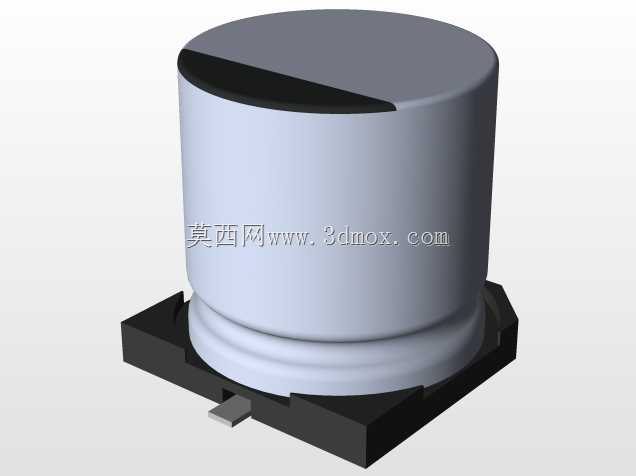

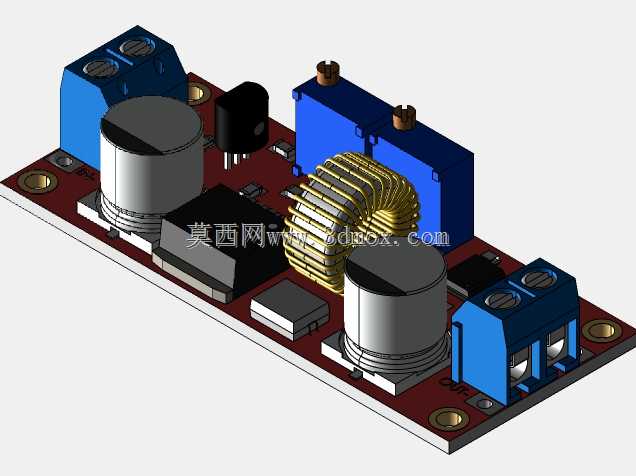

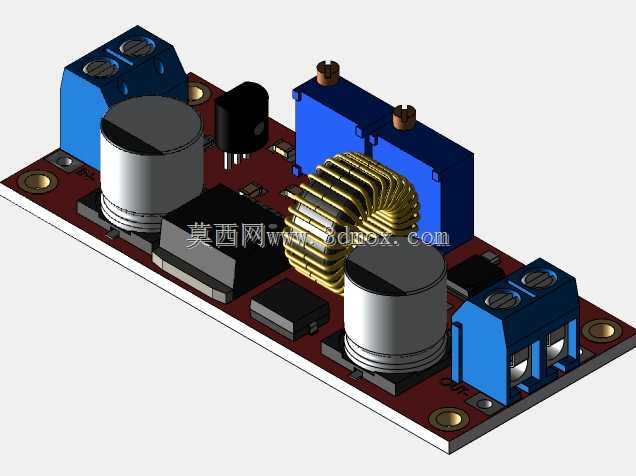

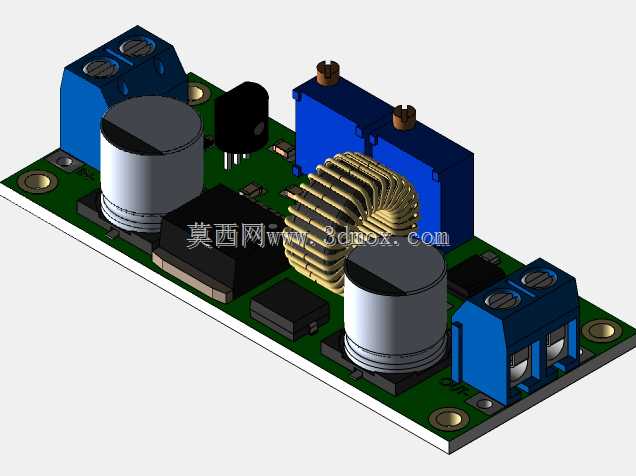

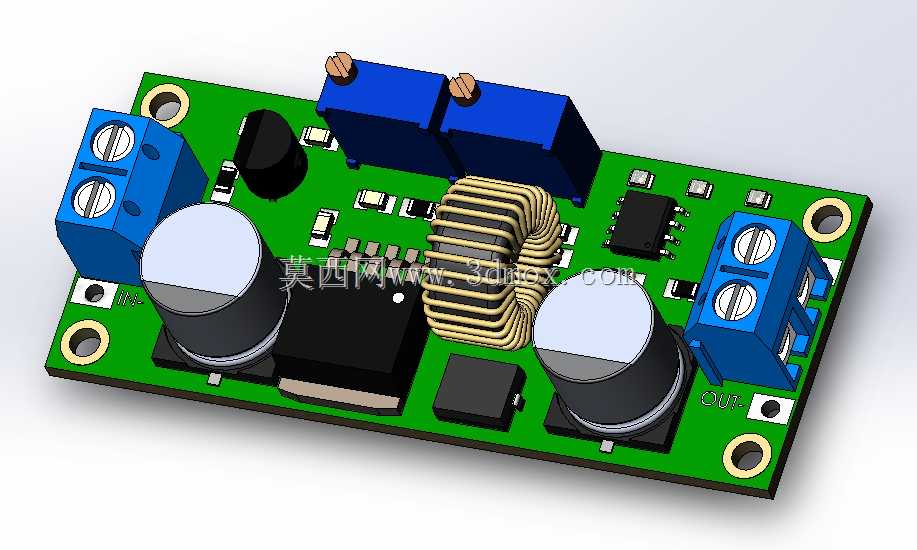

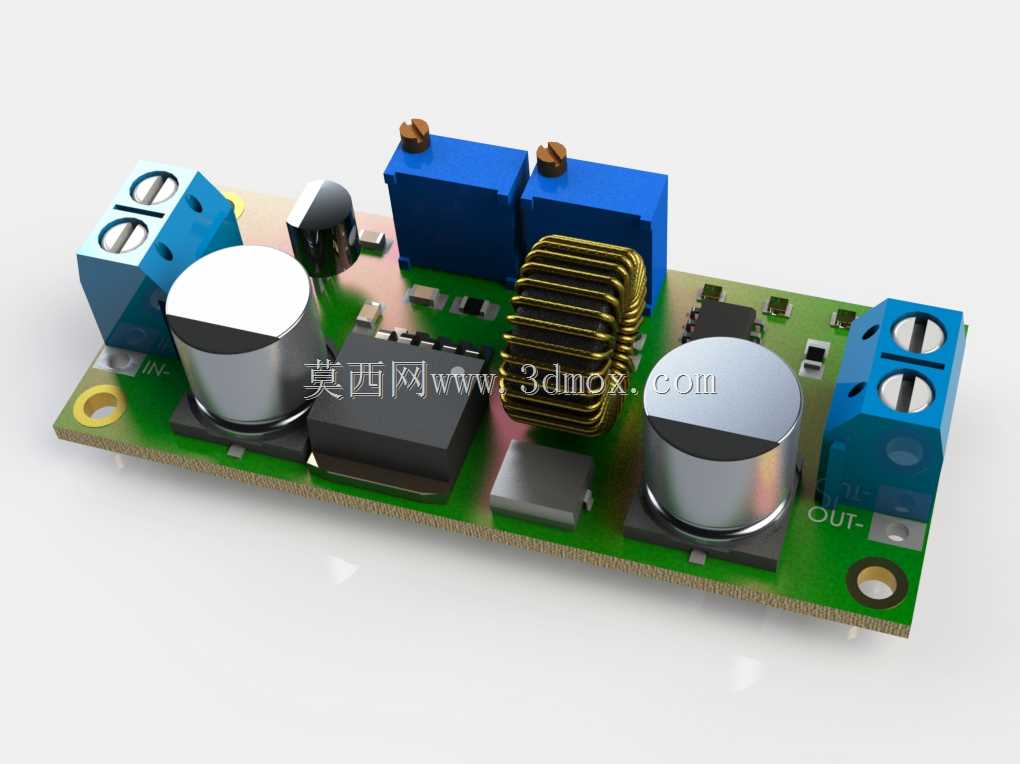

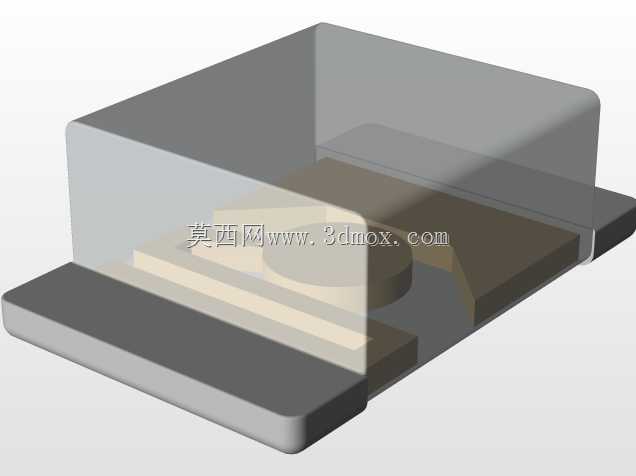

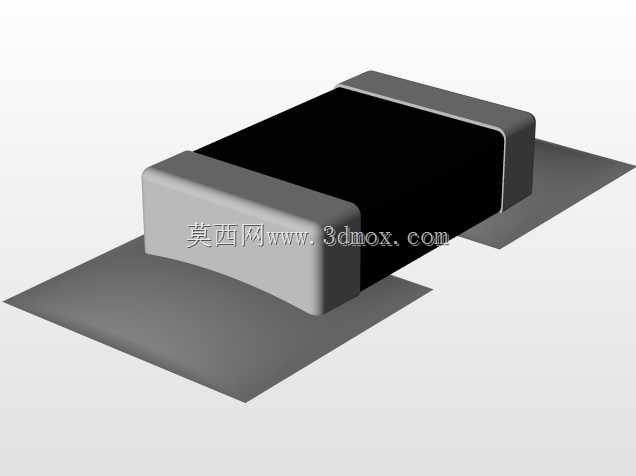

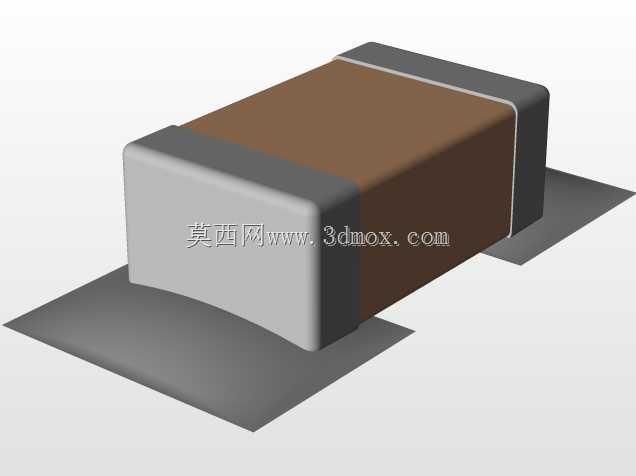

这款XL4015降压变换器是面向中小功率直流供电场景开发的电能变换模块，核心解决直流供电系统中高压直流输入到低压直流输出的电压匹配问题，同时兼顾恒流、恒压双模式输出能力，可覆盖多类低压直流负载的供电需求。在实际工业与电子制作场景中，这类模块常被用于大功率LED驱动供电、低压直流设备前端调压、锂电池组充电适配、车载电子设备电压转换、小型工控板卡直流供电等场景，相比线性降压方案具备更高的转换效率，发热控制表现更优，适合长时间连续工作的供电场景。模块采用XL4015核心控制芯片搭建降压拓扑，外围搭配功率电感、输入输出滤波电容、可调电位器、接线端子等器件，同时支持恒压、恒流两种工作模式切换：恒压模式下可稳定输出设定的直流电压，为对电压精度有要求的负载提供稳定供电；恒流模式下可维持输出电流恒定，尤其适配大功率LED恒流驱动、锂电池恒流充电这类对输出电流稳定性有要求的场景，避免过流损坏负载或供电模块本身。在设计思路上，模块采用单块PCB集成全部功率与控制器件的布局方案，输入输出端均采用大电流接线端子，方便用户快速接线使用；功率电感与核心芯片预留了足够的散热空间，大电流工作状态下可通过空气自然对流完成散热，无需额外加装散热风扇即可满足5A持续电流输出的散热需求；板载的两个多圈可调电位器分别对应输出电压、输出限流值的调节，用户可根据实际负载需求精准调整输出参数，无需额外改动外围电路。从安装边界与外形尺寸来看，模块整体长度为61.70mm，板身主体宽度为21mm，包含接线端子与凸起元件的总宽度为26.20mm，PCB板四个角预留了标准安装孔位，可通过螺丝直接固定在设备壳体、安装支架或绝缘底板上，安装孔位间距适配通用的电子模块安装规范，无需额外定制安装支架即可完成装配；板上元件最高凸起高度控制在合理范围内，可适配多数封闭壳体的内部空间要求，不会出现元件顶壳的装配问题。模块的输入输出端做了清晰的丝印标识，区分正负极接线位置，避免用户接反线路损坏模块与负载，输入端的滤波电容可有效滤除输入电源的纹波干扰，输出端的滤波电容可降低输出电压的纹波系数，为负载提供更纯净的直流供电，整体布局兼顾了电气性能、装配便利性与散热需求，可直接集成到各类直流供电设备中作为核心电能变换单元使用。
