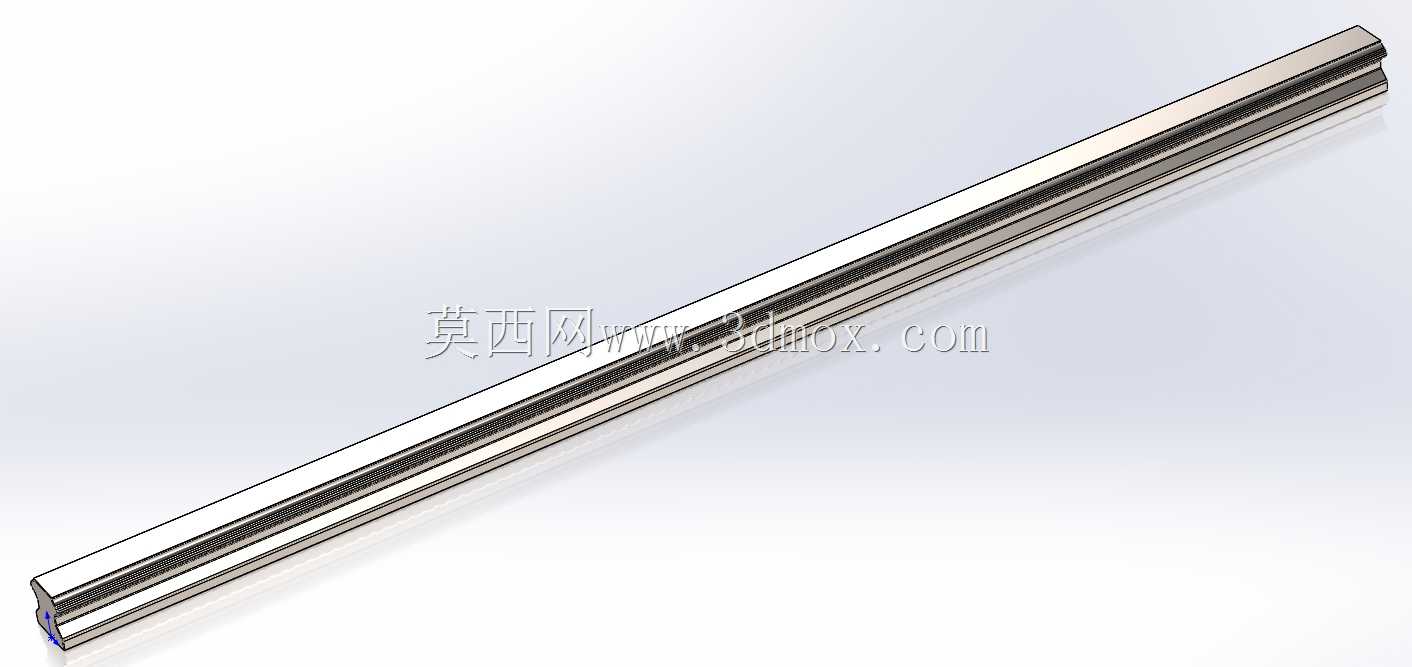

HIWIN HGR15T底部安装直线导轨结构

这款HIWIN HGR15T底部安装型直线导轨，是线性传动系统中的核心导向承载部件，广泛应用于各类需要高精度直线往复运动的工业场景中，覆盖精密机床进给轴、自动化生产线移载机构、电子制造设备贴片工位、检测仪器位移平台、工业机器人行走轴等多个领域，承担着支撑运动部件、保证运动轨迹精度、承受作业载荷的核心作用。区别于常规顶部安装的同规格导轨，这款底部安装结构的导轨专门适配安装空间受限、无法从导轨顶面完成锁紧操作的设备布局场景，安装时可从设备安装基面的下方穿入锁紧螺钉完成固定，能够有效压缩设备上部的结构空间，让整体设备布局更加紧凑，尤其适合薄型滑台、小型精密模组这类对安装空间有严苛要求的传动单元设计。在功能特性上，该导轨与同系列HGR15R导轨外形尺寸完全一致，具备完全的互换性，可直接与HGH15CAZAC滑块配套组合使用，无需对原有适配结构做任何修改即可完成替换，大幅降低了设备改型、备件更换的适配成本。导轨采用滚道淬硬处理工艺，配合滑块内的循环滚珠结构，可实现低摩擦阻力的平稳直线运动，既能承受径向、反径向及左右方向的额定载荷，也能在一定程度上承受倾覆力矩，满足多方向载荷作用下的运动精度保持需求。在设计思路上，这款导轨充分考虑了不同设备的定制化安装需求，支持根据实际使用场景灵活配置导轨总长度、端部第一安装孔到导轨端面的距离，设计人员可根据自身设备的行程要求、安装孔位布局灵活选定参数，无需额外对导轨进行二次裁切、打孔加工，避免二次加工对导轨滚道精度、安装基准面造成损伤。从安装边界来看，该导轨宽度、高度参数与同规格标准导轨完全匹配，底部安装孔的孔位间距、螺纹规格遵循同系列导轨的统一设计标准，安装基面只需按照对应孔位加工沉头过孔即可完成装配，安装时只需保证基面的平面度、平行度满足精度要求，即可让导轨达到设计的运动精度，无需复杂的调校工序，能够有效缩短设备的装配调试周期。日常使用中，搭配对应的润滑、防尘配件，可在多粉尘、少量切削液飞溅的工业车间环境下长期稳定运行，维持稳定的导向精度与使用寿命，为设备的长期可靠运行提供基础支撑。
