JST GH系列卧贴式连接器结构设计

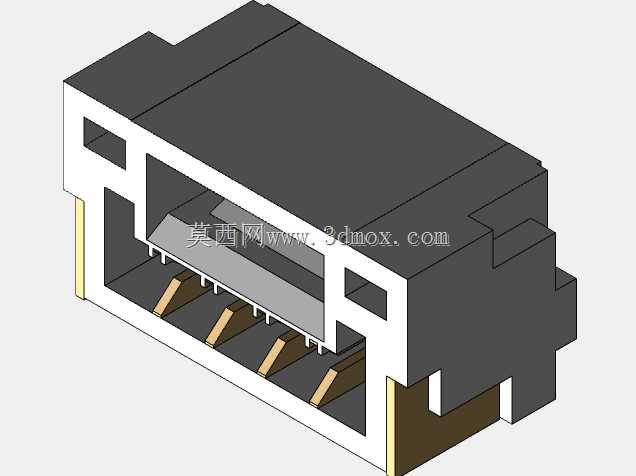

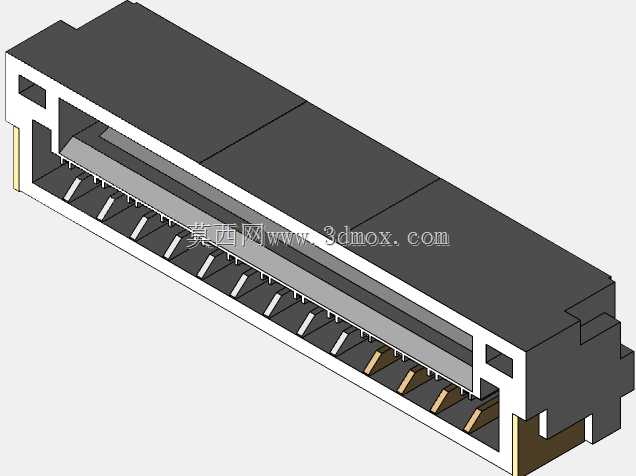

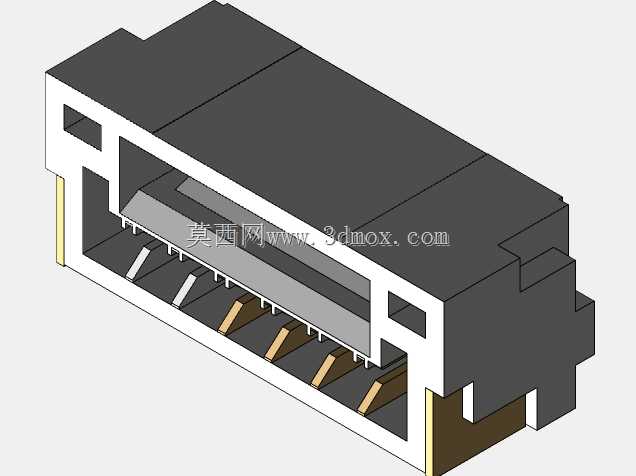

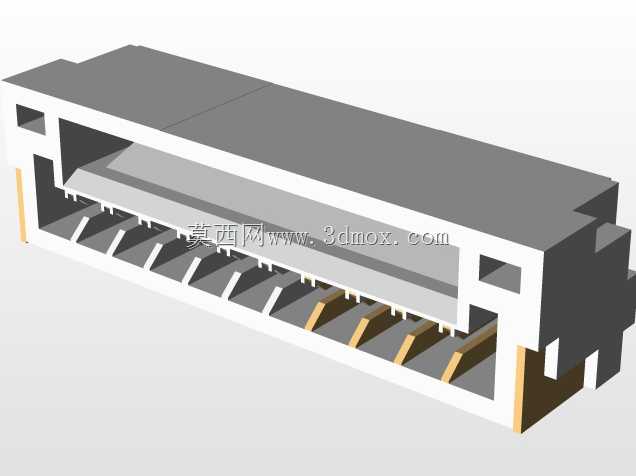

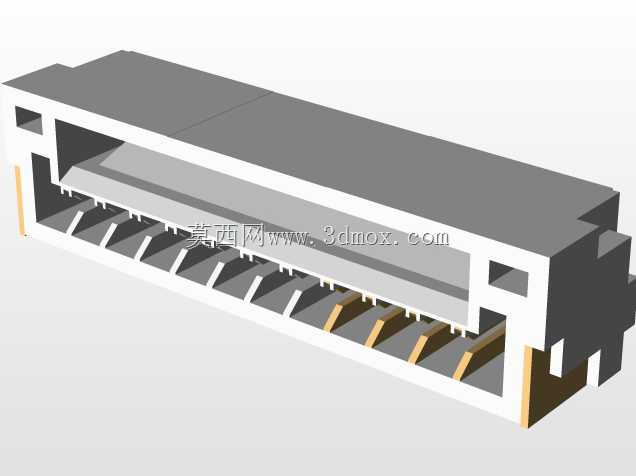

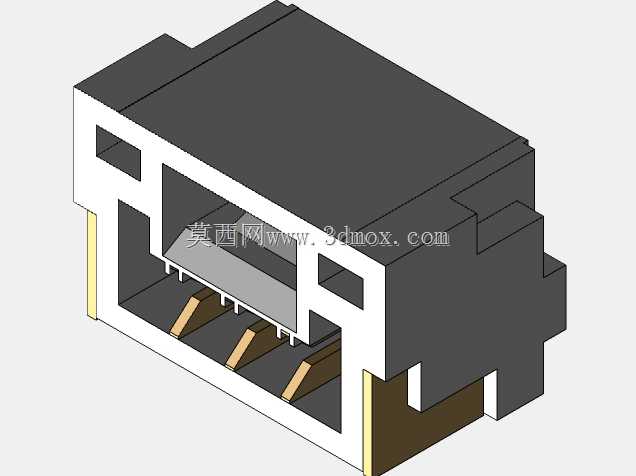

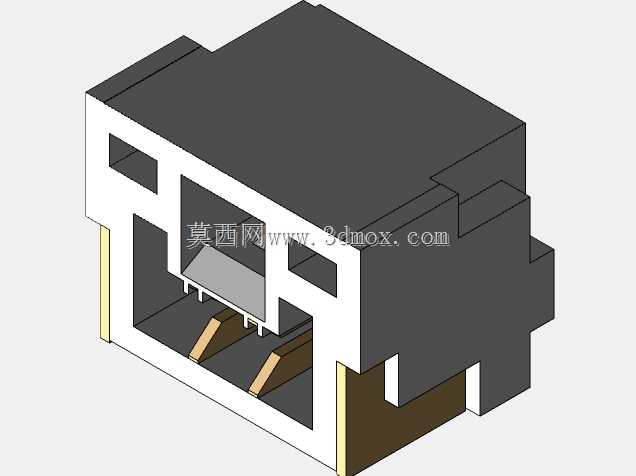

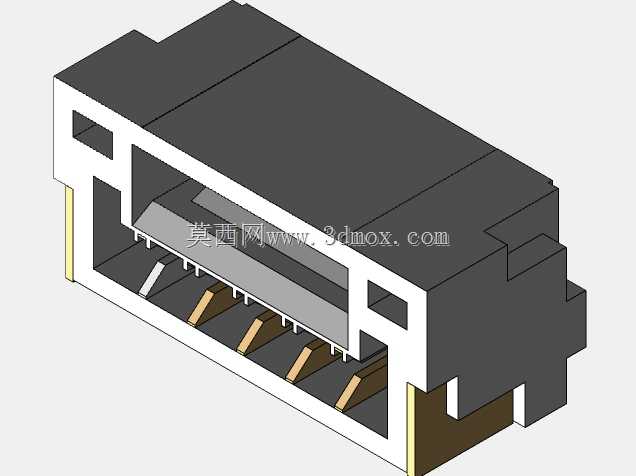

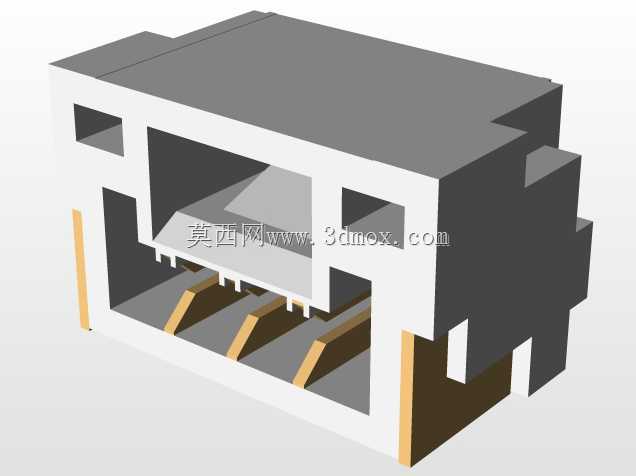

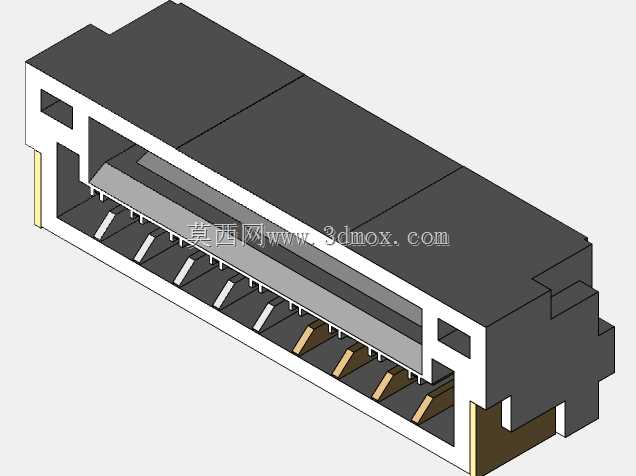

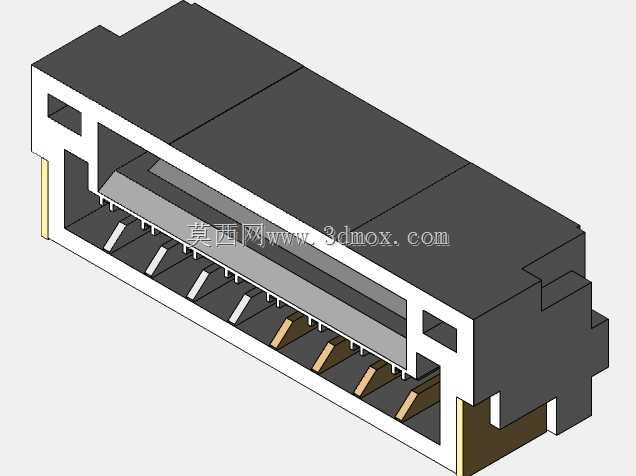

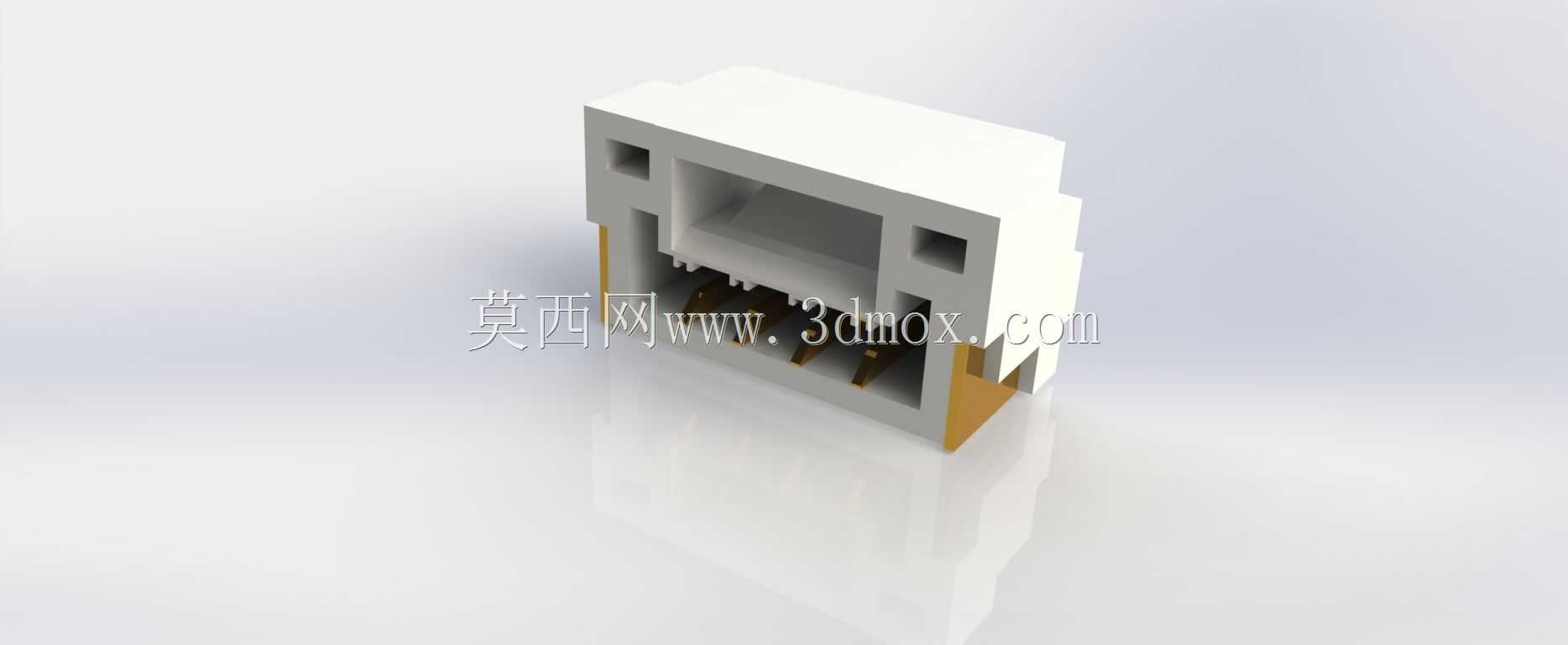

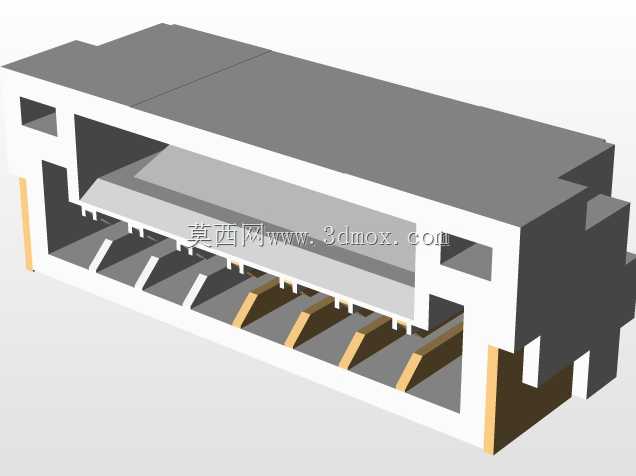

这款卧贴式连接器是电子电路信号互联场景中的核心基础配件，广泛应用在消费电子主板、工业控制板卡、小型智能设备内部的电路连接环节，承担着不同PCB模块之间低电压信号、小电流供电的稳定传输作用，是板对板、线对板连接场景里兼顾紧凑安装与可靠连接的常用选型。在实际设备运行过程中，这类连接器需要在设备长期震动、温湿度波动的工况下保持接触稳定，避免出现信号断连、接触电阻过大的问题，因此结构设计上充分考虑了日常使用的可靠性需求。产品采用卧式贴片的安装形态，整体外壳为耐高温绝缘工程塑料材质，能够适配回流焊的高温加工环境，安装后整体高度较低，不会在PCB板上方占用过多垂直空间，适合内部空间紧凑的轻薄型电子设备使用。内部接触端子采用铜合金基材搭配表面镀金处理，既保证了接触部位的导电性能，也提升了端子的抗氧化能力，多次插拔后依然能保持稳定的接触压力，降低信号传输过程中的损耗。设计过程中，首先围绕PCB表面贴装的工艺要求确定了整体安装边界，焊盘位置严格对应行业通用的贴片尺寸规范，能够适配常规SMT贴片机的吸嘴拾取与自动焊接流程，不需要额外定制加工治具。外壳两侧设置了定位卡扣结构，在与配套插头对接时能够提供清晰的插入反馈，同时锁定对接位置，避免设备运输或使用过程中受外力拉扯出现松脱。端子排布采用等间距针脚设计，从2引脚到15引脚形成完整的规格覆盖，能够适配不同通道数的信号传输需求，用户可以根据实际电路的信号路数选择对应引脚数的型号，不需要额外调整PCB的安装孔位布局。安装时，连接器底部的定位柱能够先与PCB上的定位孔配合完成预固定，保证贴片焊接过程中不会出现位置偏移，焊接完成后外壳底部与PCB表面贴合紧密，能够避免焊接过程中焊锡溢入连接器内部影响端子接触。外壳的导向斜面设计能够在插头插入时自动校正对接位置，即使存在小幅的位置偏差也能顺利完成对接，降低组装环节的对位难度，提升整机组装的生产效率。内部端子的接触部位采用弹性悬臂结构，插入过程中能够产生适度的弹性形变，提供稳定的正向接触压力，同时每个端子之间设置了绝缘隔栏，避免相邻引脚之间出现信号串扰，提升信号传输的稳定性。
