D40管适配参数化快装管夹结构

　　这款管夹结构主要面向直径40mm的圆管安装场景，在车间布线、设备外围管路排布、小型工作站辅件挂载这类日常工程场景里，这类适配标准管径的固定件一直是消耗量大、选型要求细碎的常用零件。很多现场安装场景里，工人经常遇到圆管上需要临时挂载传感器、走线槽、小型标识牌或者辅助工装的需求，传统的抱箍要么需要额外打孔配装支架，要么拧紧后容易在光滑圆管表面打滑，时间久了挂载的部件会偏移下坠，影响设备正常运行。

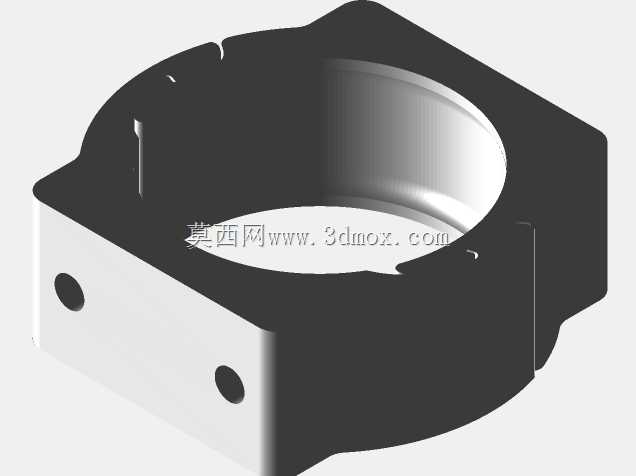

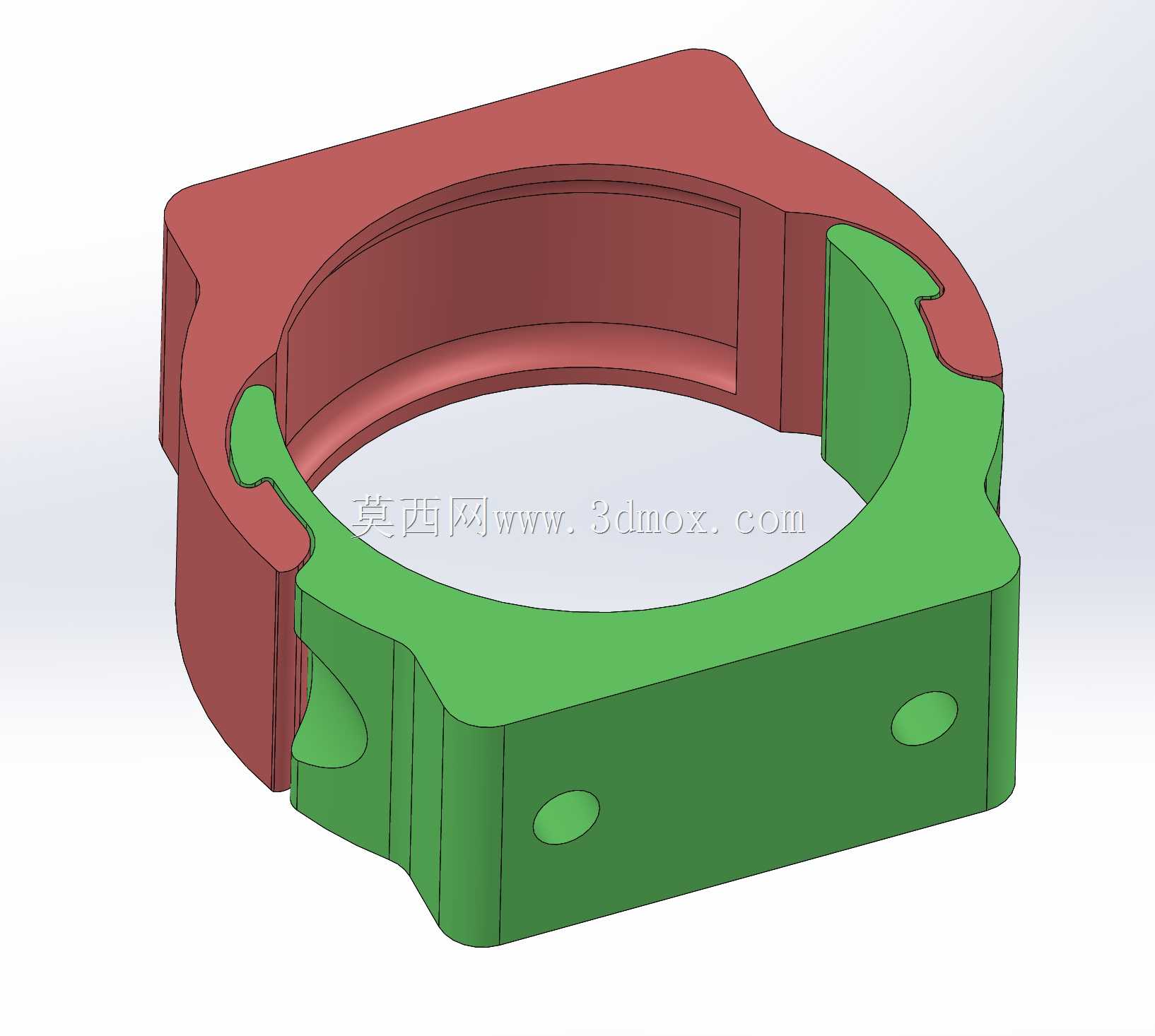

　　从结构设计来看，这款管夹采用分体式卡扣结构，两个半环件通过侧边的凹凸卡位实现快速扣合，不需要额外的铰接轴或者连接销，零件数量少，装配的时候直接对准管径卡入就能完成初步固定，相比传统螺栓锁紧的抱箍，安装效率能提升不少。管夹下半部分做了一体化的安装平台，平台上预留了两个黄铜螺纹嵌件的安装孔，用来直接拧入螺丝固定外接的挂载部件，不需要额外在管夹上焊接或者粘接螺母，避免了后期螺纹滑牙无法更换的问题。

　　设计的时候特意做了参数化的尺寸调整逻辑，实际使用中如果遇到管径存在轻微公差，或者圆管表面包覆了泡棉、绝缘层的情况，可以适当调整半环的内径尺寸：需要更紧的夹持力时就把内径参数小幅下调，让管夹和管壁之间形成一定的过盈配合；如果管壁上贴了防滑泡棉，就对应加大内径尺寸，保证泡棉被均匀压缩后，管夹不会因为泡棉的厚度出现卡合不到位的问题。管夹和管壁接触的内圈边缘做了小的倒角，不会在卡入的时候刮伤圆管表面的喷塑层或者镀层，也能避免安装时工人被锐边划伤。

　　安装边界上，这款管夹卡合后整体的外轮廓没有突出的尖角，侧边的卡位结构做了圆弧过渡，在狭窄的设备间隙里安装时不会勾挂周边的线缆或者气管。下半部分的安装平台平面度控制在合理范围内，外接部件安装后不会出现倾斜，两个螺纹孔的孔位间距做了标准化设计，适配市面上常见的小型传感器、走线支架的安装孔距，不需要额外做转接板。管夹的壁厚经过受力校核，正常挂载1kg以内的辅件时不会出现形变，卡扣位置的扣合深度足够，即使设备运行产生持续振动，也不会出现松脱脱开的情况。

　　实际现场使用中，这种管夹不需要在圆管上打孔焊接，不会破坏原有管路的结构强度，不管是压缩空气管路、电缆穿线保护管，还是设备外围的结构圆管，都可以直接卡装固定，后期调整挂载位置的时候也只需要撬开卡扣就能移动，不会在管体表面留下永久性的安装痕迹。相比市面上常见的尼龙一体式管夹，这款结构的刚性更好，长期使用不会出现塑料蠕变变松的问题，黄铜螺纹嵌件的设计也解决了塑料螺纹反复拆装后滑牙的通病，适合在工业现场需要频繁调整辅件位置的场景下使用。
