伯恩斯SDR0703贴片功率电感器三维结构

　　在消费类电子、工业控制板卡、车载电子模块的电源回路设计中，贴片功率电感始终是DC-DC转换、输出滤波、储能续流环节的核心被动元件，这款伯恩斯SDR0703型号的电感器结构，完整还原了量产贴片功率电感的内部构造与外部安装特征，能为硬件结构工程师做PCB布局干涉检查、整机堆叠空间校核、BOM元件三维装配仿真提供精准的参考依据。从实际应用场景来看，这类小尺寸贴片功率电感广泛适配便携设备的电源管理单元、工控板卡的局部供电回路、车载低压信号模块的滤波支路，在工作过程中承担着储能维持电流稳定、滤除高频纹波、抑制回路尖峰电压的作用，相比传统插件电感，其贴片式结构能大幅压缩板卡占用空间，适配SMT自动化产线的高速贴装工艺，

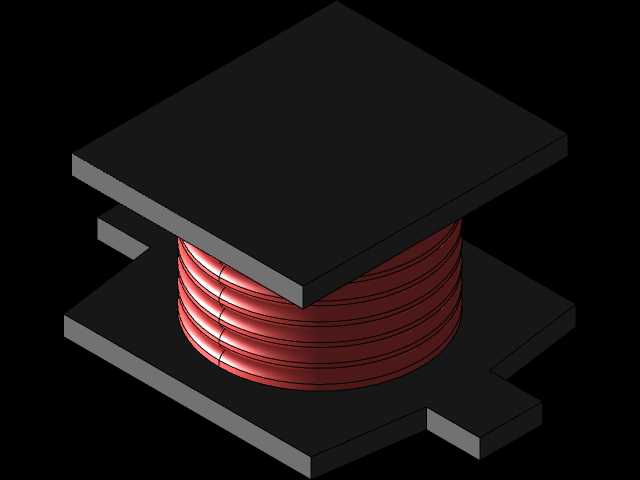

　　减少人工插件环节的工时与不良率。从结构设计思路来看，该电感器采用屏蔽式绕线结构，上下两层方形铁氧体磁盖将绕制完成的漆包线线圈完全包覆在内部，这种闭合磁路设计能有效降低线圈工作时的漏磁，避免漏磁对周边敏感器件比如霍尔传感器、高精度ADC采样电路造成电磁干扰，同时磁盖的方形结构也能提升元件在贴装过程中的拾取稳定性，吸嘴接触面积更大，贴装偏移率更低。线圈部分采用多层平绕工艺，漆包线紧密排列在磁芯基座的绕线柱上，线圈两端的引出端直接连接到底部两侧的焊盘电极上，焊盘采用外延式的扁平结构，在回流焊过程中能形成饱满的焊点，同时提升元件焊接后的机械抗振能力，适配车载、工业场景下的振动工况要求，避免长期振动后出现焊点开裂、元件脱落的问题。

　　从安装边界与尺寸特征来看，该元件为标准表贴封装，底部两个焊盘对称分布在元件本体两侧，焊盘的外延长度、本体的长宽高尺寸都严格对应量产型号的实际规格，在做PCB布局时，工程师可以直接参考该三维结构预留元件的安装空间，校核元件与周边电容、电阻、接插件的安全间隙，同时要注意在元件正上方预留足够的高度空间，避免与结构件、屏蔽盖、上层板卡发生干涉；另外在做热设计仿真时，该结构也能准确还原电感工作时的发热体位置，帮助工程师评估周边器件的热影响，合理布置散热路径。在实际选型与装配过程中，这类屏蔽式功率电感相比开磁路电感，虽然成本略有提升，但在高密度布板的场景下优势十分明显，尤其是板卡上集成了无线通信模块、高精度信号采集电路的场景，

　　低漏磁的特性能大幅降低电源回路对敏感信号的干扰，减少后期EMC调试的工作量。从结构细节来看，磁盖与磁基座的结合面采用紧密贴合设计，没有多余的卡扣或凸点，整体外形规整，在编带包装时能实现稳定的排列，适配高速贴片机的进料要求，线圈的绕制匝数、线径匹配该型号的额定电流与电感量参数，在大电流工况下能维持稳定的电感值，避免出现饱和失效的问题。对于三维建模从业者来说，构建这类电感器模型时，需要重点还原线圈的层叠绕制特征、磁体的棱角倒角细节、焊盘的厚度与位置精度，不能只做简单的方块示意，否则在做装配干涉检查时会出现误差，导致实际打样后出现元件装不进去、与周边器件顶碰的问题；同时要注意磁体表面的哑光质感、线圈漆包线的光泽特征还原，方便在做整机BOM可视化展示时能快速识别元件类型，提升装配指导文件的可读性。在电源回路的实际调试中，这类电感的直流电阻、饱和电流参数直接影响电源转换效率，而三维结构的准确性则影响结构设计的一次成功率，很多新手工程师在做板卡堆叠时，往往忽略电感的实际高度与外形细节，用简化的方块模型代替，导致打样后发现电感顶到上层屏蔽罩，不得不重新改版，延误项目进度，精准的三维结构模型能从源头规避这类问题，减少设计迭代次数。
