卧式带阀组压力表研磨罐体装置

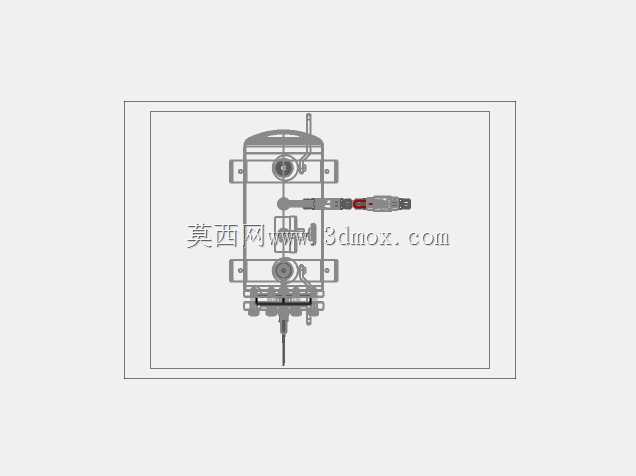

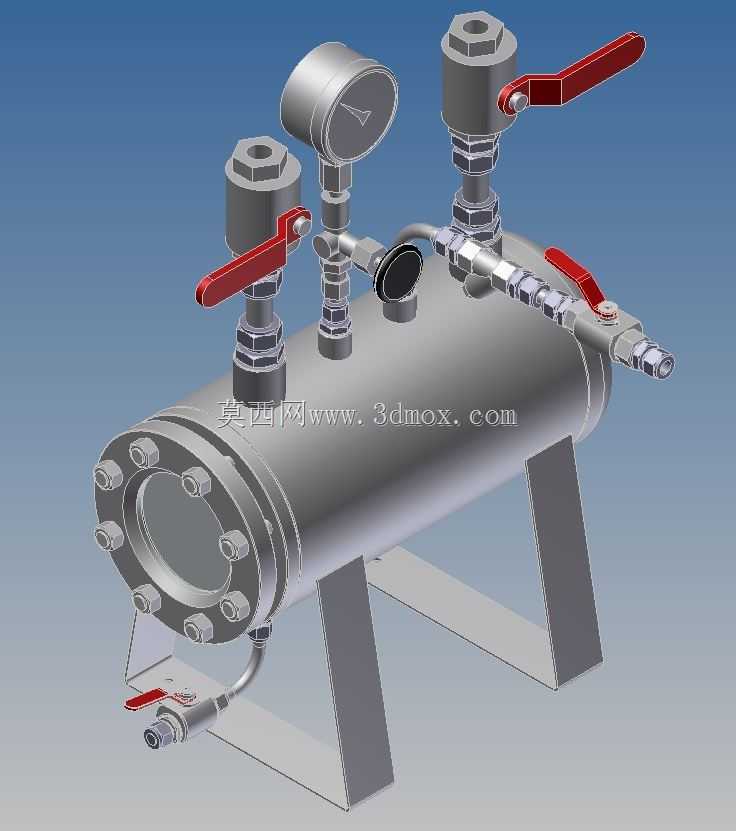

该装置主要应用于精密流体处理、小型实验台流体介质研磨输送、精细化工小批量料浆处理以及实验室流体研磨工况中，作为核心的承压研磨分配单元使用，可在带压状态下完成流体介质的匀质研磨、压力调控、支路分配与通断控制，适配小流量高精度的流体处理需求，常见于精细化工实验线、小型浆料处理工位、液压油杂质研磨过滤回路等场景。装置主体采用卧式圆柱形承压罐体结构，罐体一端采用法兰端盖密封，通过周向均匀布置的螺栓实现端盖的压紧密封，既保证承压状态下的密封可靠性，也可快速拆卸端盖完成内部研磨组件的更换、清理与维护，适配不同研磨精度的工况需求。罐体底部采用对称式折弯支腿结构，支腿与罐体采用满焊连接，底部预留安装固定孔位，可直接通过螺栓固定在安装台面或设备机架上，安装时需预留罐体两侧阀门操作空间与底部排污接头的管路连接空间，整体安装边界紧凑，无需占用过大的工位面积，适配小型集成化设备的安装需求。罐体顶部集成布置了两组手动球阀与一块径向压力表，两组球阀分别对应不同的流体支路，可独立控制各支路的通断状态，红色手柄的设计便于操作人员快速识别阀门开关状态，操作时无需额外工具即可完成开度调节；压力表直接通过螺纹接头安装在罐体顶部的取压口上，可实时显示罐体内部的工作压力，便于操作人员直观掌握装置运行压力状态，及时调整进料压力与阀门开度，避免超压运行带来的安全隐患。罐体侧面与底部均设置了管路接头，侧面接头可连接出料管路或外接循环回路，底部接头可作为排污口使用，在设备停机维护时可快速排空罐体内部残留的介质，避免残留介质干结堵塞管路或研磨组件。整体管路布局紧凑合理，所有阀门、仪表与接头均采用标准螺纹连接，便于后期的配件更换与维护，罐体与支腿的结构设计充分考虑了运行时的稳定性，卧式结构可降低整体重心，减少带压运行时的振动，保证装置长时间稳定运行。
