燃气输配系统加臭装置结构设计

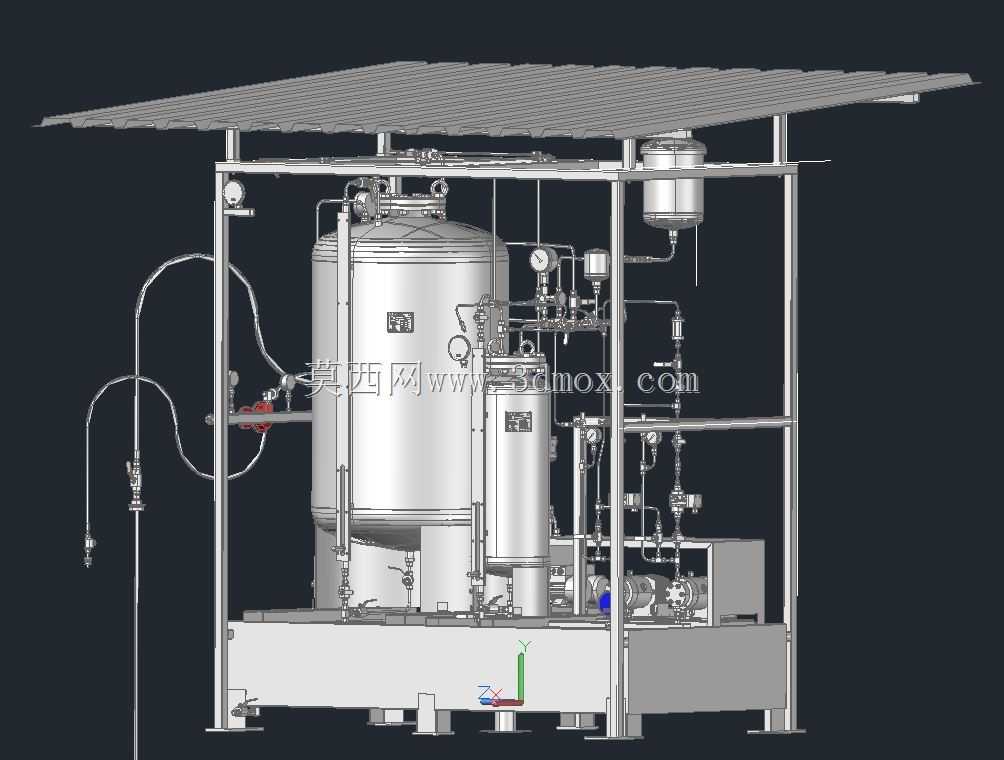

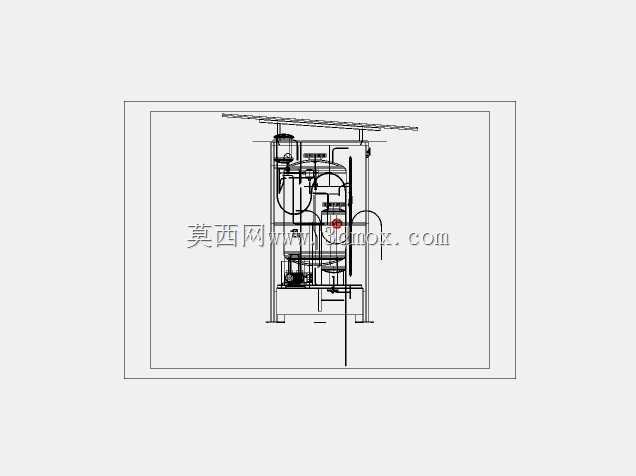

该加臭装置主要应用于城镇燃气输配场站、区域调压站、长输管线分输站等场景，核心作用是向无色无味的燃气中精准投加符合规范剂量的臭味剂，当燃气发生泄漏时可被人员及时察觉，规避燃气泄漏引发的中毒、爆炸等安全风险，是燃气输配系统中必不可少的安全配套设备。整套装置采用撬装集成式设计思路，将药剂储存、计量投加、管路控制、安全防护、防雨遮阳等功能模块整合在同一钢制框架底座上，无需现场进行复杂的管路拼接与部件组装，仅需完成进出口管线对接、供电接线即可投入使用，大幅降低现场安装的施工周期与作业难度。设备主体设置立式常压药剂储存罐，罐体采用不锈钢材质加工，内壁做钝化防腐处理，可长期储存四氢噻吩等常用加臭药剂，罐体顶部配置带呼吸阀的加药口、液位监测组件，可实时掌握罐内药剂余量，及时安排补加作业。与储药罐配套的是高精度计量投加单元，通过隔膜式计量泵实现药剂的定量输出，可根据管线内燃气的实时流量自动调节投加量，保证燃气内臭味剂浓度始终符合安全标准，既避免投加量不足导致泄漏无法及时发现，也防止投加过量造成药剂浪费与不必要的气味困扰。整套管路系统配置了截止阀、止回阀、安全阀、压力表、流量标定柱等组件，可实现设备运行状态的实时监测、管路通断控制、超压自动泄放保护，同时预留了在线标定接口，可定期对计量精度进行校验，保证投加量长期准确可靠。设备顶部设置坡式防雨遮阳顶棚，可适配户外露天安装场景，避免阳光直射罐体导致药剂加速挥发，同时阻挡雨水侵入设备内部腐蚀电气与管路部件。框架底座采用加厚型钢焊接加工，预留地脚螺栓安装孔，可直接固定在混凝土基础上，整体安装边界紧凑，占地面积小，适合各类场站的有限空间安装需求。设备的操作与检修通道预留充足空间，日常巡检时可直观查看各仪表读数，维护时可快速拆卸更换易损部件，降低后期运维的作业难度。
