梅花型弹性伺服电机丝杠联轴器

这款梅花型弹性联轴器是机械传动系统中应用极为广泛的轴间连接部件，主要承担电机输出轴与从动端传动轴之间的扭矩传递任务，同时能够补偿两轴安装过程中产生的径向、角向与轴向偏差，缓冲传动过程中的振动冲击，保护驱动端与负载端的核心部件不受损伤。在实际工业场景中，这类联轴器常被用于伺服电机、步进电机与滚珠丝杠的连接场景，覆盖数控加工设备、自动化生产线、3D打印设备、包装输送机械、电子装配专机等诸多需要精准传动的工况，是保障传动精度、延长设备使用寿命的关键基础零部件。

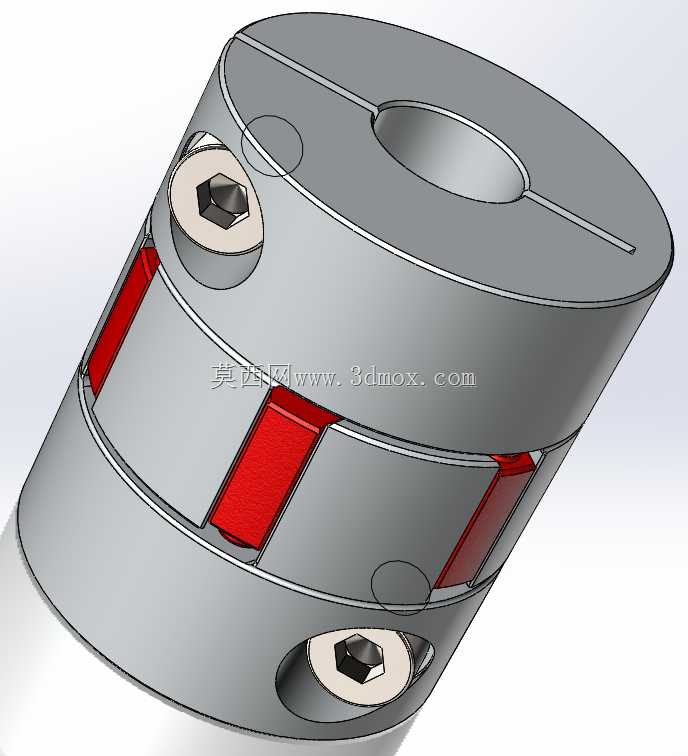

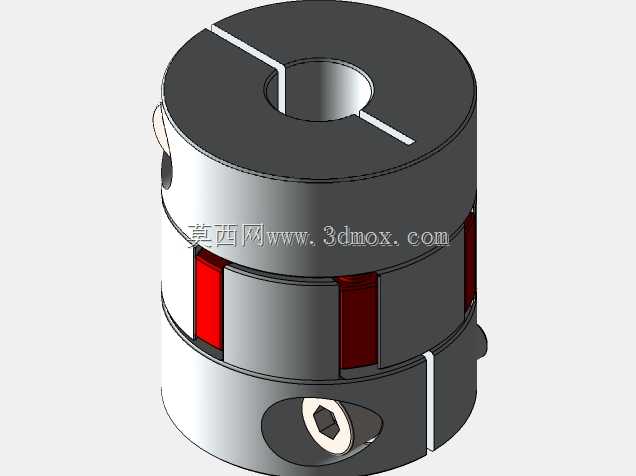

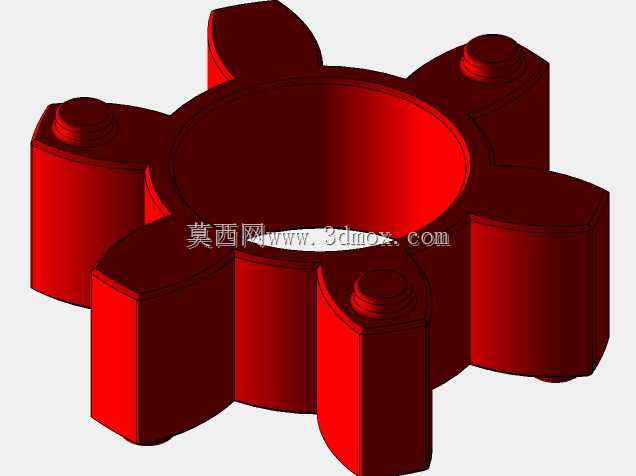

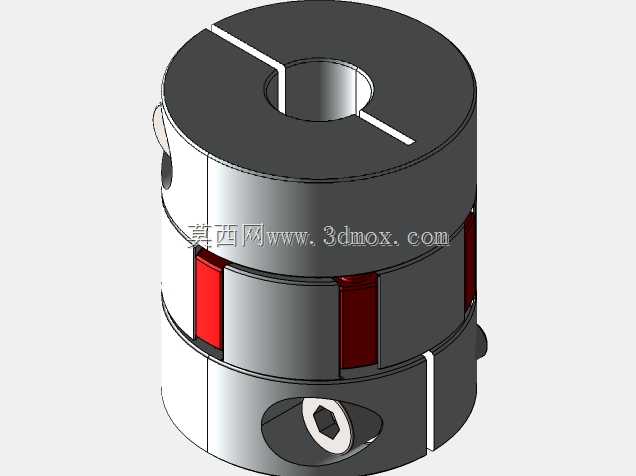

从功能特性来看，这款联轴器采用分体式抱紧夹紧结构，两端轴套通过侧面的内六角锁紧螺钉实现与轴的抱紧固定，相比传统顶丝固定方式，抱紧式结构不会对轴表面造成压痕损伤，装拆便捷且固定可靠性更高，能够传递更大的扭矩，适配正反转频繁、启动扭矩较大的传动场景。中间的红色弹性梅花垫采用聚氨酯类弹性材质，具备优秀的耐磨性能与缓冲吸震能力，既可以吸收传动过程中的冲击载荷，也能补偿两轴之间的安装对中误差，避免因安装偏差导致的轴承受力异常、传动卡顿等问题，同时弹性垫的存在还能一定程度降低传动过程中的噪音，提升设备运行的平稳性。

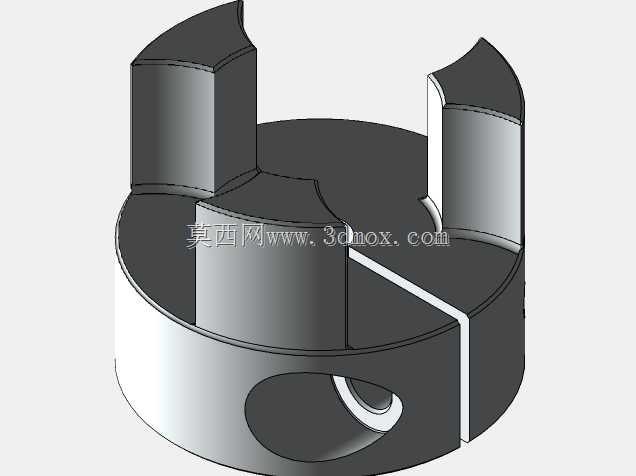

在设计思路上，这款联轴器采用模块化可配置设计思路，主体结构为两个对称的铝合金轴套搭配中间弹性体，轴套表面做了氧化处理，既提升了金属表面的抗腐蚀能力，也增强了外观质感，铝合金材质的选用大幅降低了联轴器自身的转动惯量，更适配伺服电机这类需要高响应速度的传动场景，避免因联轴器自重过大影响传动动态性能。轴套上开设的贯通开槽是抱紧结构的核心设计，当锁紧螺钉拧紧时，开槽处产生弹性形变，让轴套内孔均匀抱紧穿入的传动轴，保证周向固定的同轴度，避免传动过程中出现偏心晃动。

从安装边界与尺寸适配来看，这款联轴器可适配多种不同轴径的组合连接，能够覆盖常见的伺服电机输出轴径与滚珠丝杠端轴径的搭配需求，安装时只需将两端轴分别插入对应轴套内孔，拧紧侧面的内六角螺钉即可完成固定，无需复杂的调试工序，对安装人员的技术要求较低。联轴器的整体外径与长度尺寸经过优化设计，在保证足够扭矩传递能力的前提下，尽可能压缩了轴向与径向的安装占用空间，能够适配安装空间较为紧凑的设备结构，不会与周边的设备部件产生干涉。同时这类联轴器的维护成本极低，仅需在长期使用后检查中间弹性垫的磨损情况，出现老化磨损时只需更换弹性垫即可继续使用，无需整体更换联轴器，大幅降低了设备的后期维护成本。
