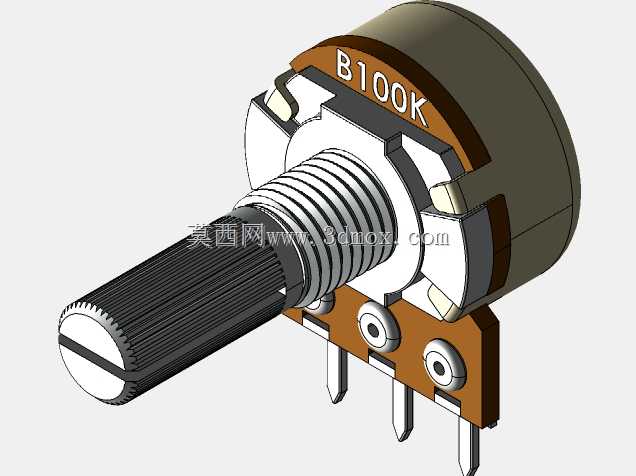

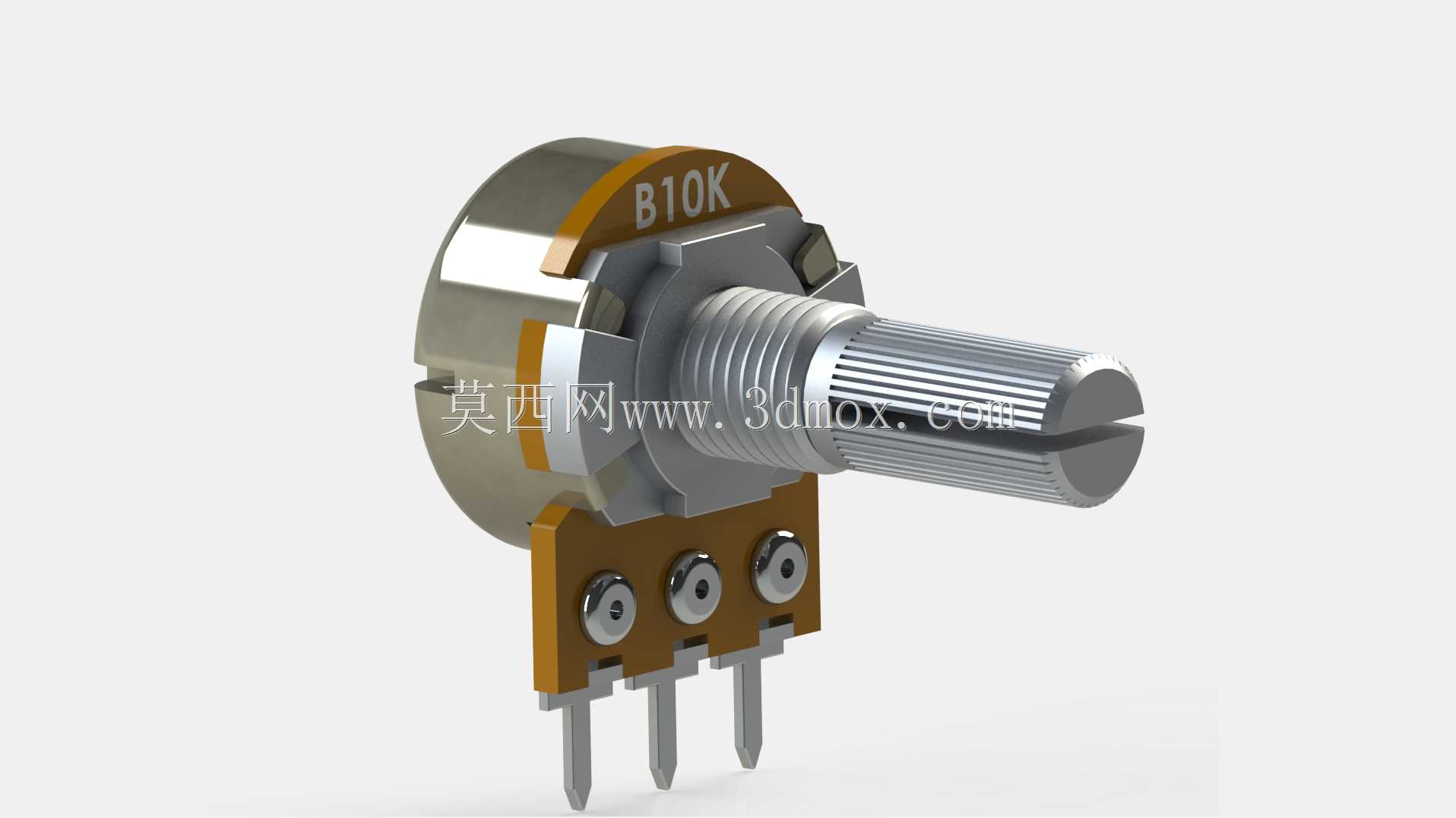

WH148系列单联碳膜旋转电位器结构设计

这款旋转式碳膜电位器是电子电路领域应用极广的被动调节元件，日常在消费类电子产品、工业控制操作台、音频功放设备、小型家电调速调光模块、实验教学电路装置中都能见到它的身影，核心作用是通过转轴旋转改变碳膜轨上的接触位置，连续调整输出电阻值，进而实现电路中音量调节、灯光亮度控制、电机转速微调、信号增益校准、电压分压配比等功能，是模拟量调节场景里成本可控、可靠性稳定的经典元件方案。

从设计思路来看，这款电位器采用单联卧式带安装螺纹的结构布局，主体基座选用耐温绝缘的酚醛树脂材质压制而成，既能够为内部碳膜片、金属接触弹片提供稳定的支撑防护，也能避免引脚间出现爬电击穿的问题；转轴采用滚花开槽的金属轴设计，滚花纹路可以提升旋钮安装后的摩擦力，避免调节时旋钮打滑，轴端的一字开槽也支持用螺丝刀进行精细调节，适配无旋钮的狭小安装场景。基座侧面的金属外壳采用铆压工艺与基座固定，既可以屏蔽外界电磁信号对碳膜接触信号的干扰，也能提升整体结构的抗形变能力，轴根位置的螺纹搭配配套螺母，可以快速将电位器固定在设备面板的开孔上，安装定位便捷稳固。

从安装边界与尺寸适配来看，这款电位器的引脚采用标准直插式布局，三个引脚分别对应电阻体两端固定端与滑动抽头端，引脚间距符合通用PCB板的孔位设计规范，既可以直接插装焊接在印刷电路板上，也可以通过导线外接在电路中；轴身螺纹的公称直径适配行业通用的面板开孔尺寸，不需要额外定制开孔就能适配绝大多数设备的面板安装需求，整体径向尺寸紧凑，轴向长度适配常规设备面板到内部电路板的空间距离，不会出现安装后与内部其他元件干涉的问题。

功能特性上，这款电位器覆盖多阻值规格区间，能够适配不同电路的阻抗匹配需求，旋转阻尼手感均匀顺滑，接触弹片采用弹性合金材质，长期旋转调节后依然能保持稳定的接触压力，避免出现调节时信号跳变、接触不良的问题，基座底部的定位凸点可以在焊接时防止电位器在PCB板上转动，提升焊接装配的良率，整体结构简单可靠，兼顾了手动调节的操作手感与长期使用的稳定性，能够满足民用消费电子到一般工业控制场景的调节使用需求。
