直插式轻触按键开关三维结构设计

　　这款直插式轻触按键是电子控制回路里最常见的输入触发元件，日常接触的消费类电子、工业控制终端、小型家电操作面板里都能见到它的身影，别看结构小巧，在人机交互的触发环节承担着最基础的通断控制作用，只要按压力度达到动作阈值，就能快速完成回路的信号接通，松开后依靠内部弹性结构自动复位，断开信号通路，是短行程信号触发场景里性价比极高的元件选型方案。

　　从实际应用场景来看，这类按键常被布置在PCB板的操作面一侧，穿过设备面板的预留开孔露出按键帽，用户不需要直接接触电路板，只需要按压外露的按键帽就能完成信号输入，比如路由器的复位键、小型工控板的功能设置键、儿童玩具的触发按键、音频设备的功能切换键，都会选用这类结构的轻触开关，它的触发行程短，操作反馈清晰，不需要太大的按压力度就能完成触发，长时间使用的疲劳感更低，适合需要频繁点按的操作场景。

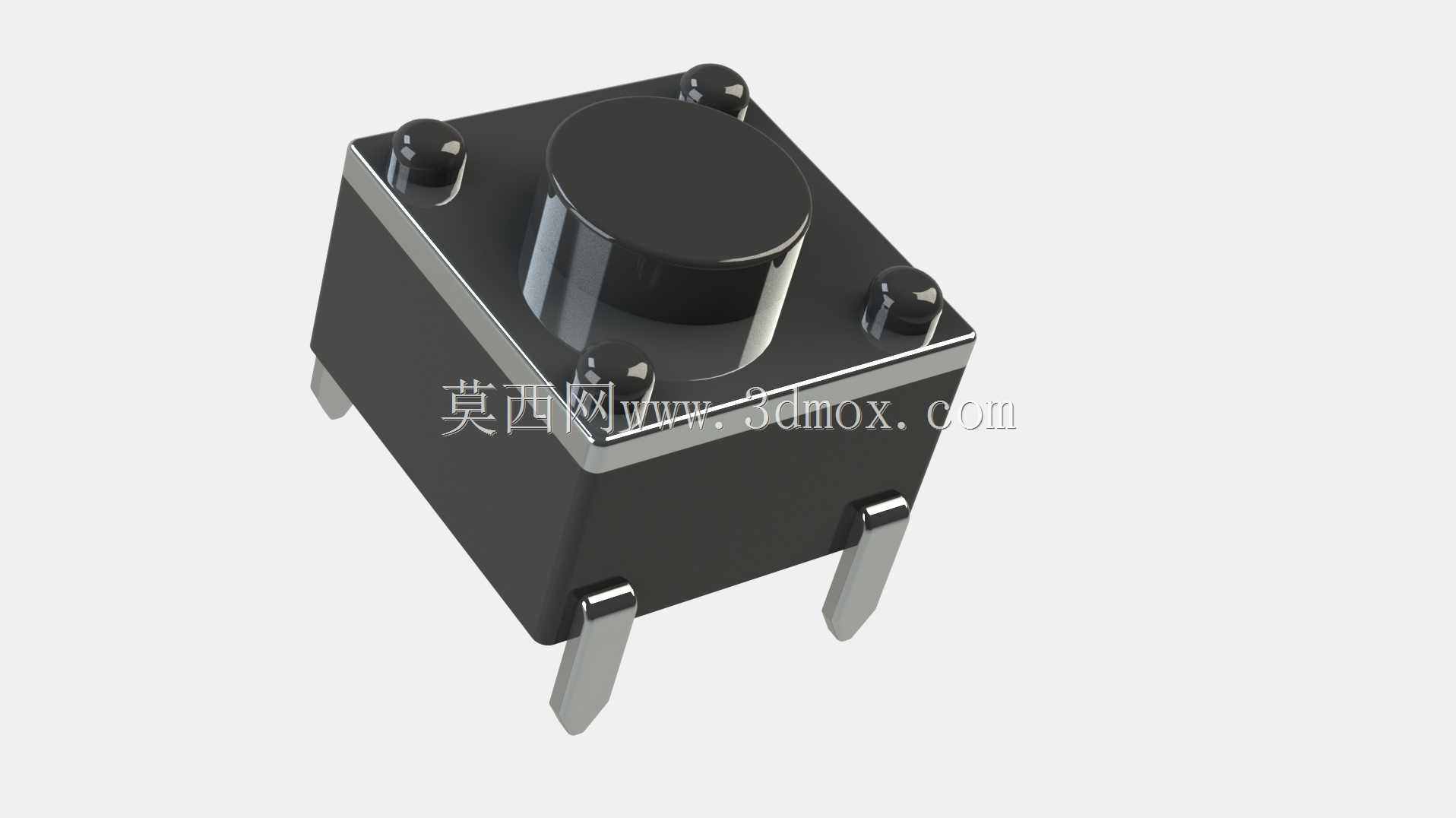

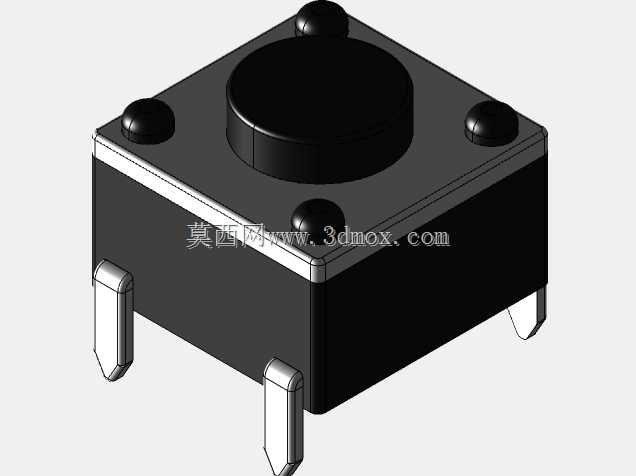

　　在结构设计层面，这款模型完整还原了产品的实际装配关系：外部是阻燃级工程塑料注塑成型的基座与上盖，四个角位设计了金属铆接固定点，把上盖和基座牢牢压合在一起，避免内部弹片移位脱落；基座下方伸出两个直插式引脚，焊接时直接穿过PCB板对应的过孔，过波峰焊就能完成固定，同时实现电气连接，引脚的长度、宽度都符合常规通孔焊接的工艺要求，不会出现插装困难、焊接虚位的问题；按键帽下方对应内部的圆形金属弹片，按压时按键柱向下施压，让弹片产生形变接触下方的触点，实现回路导通，松开后弹片依靠自身金属弹性复位，带动按键帽回到初始位置，整个动作行程控制在0.25mm左右，触发力度保持在160gf上下，既不会因为力度太轻出现误触发，也不会因为力度太重导致操作费力。

　　做三维建模的时候，首先要确认安装边界的尺寸：基座的外形是标准6mm6mm的正方形，总高度包含引脚在内控制在7mm左右，按键帽的直径是4mm，突出上盖表面2.5mm，四个引脚的中心距严格对应PCB封装的4.5mm4.5mm标准间距，引脚的厚度是0.3mm，方便插装时顺利穿过PCB的0.8mm直径过孔；建模时要注意上盖和基座的配合公差，两者的扣合位置预留0.05mm的装配间隙，避免注塑件生产时因为收缩率问题出现装配卡滞；按键柱和上盖中心的导向孔之间也要预留0.03mm的滑动间隙，保证按键上下活动时没有卡顿、偏斜的问题，不会出现按下去卡滞无法复位的故障。

　　从选型适配的角度来说，这类轻触开关的安装空间占用极小，不需要额外的固定结构，只需要在PCB上预留对应焊盘、在面板上预留5mm直径的按键过孔就能完成装配，整体的防护等级可以满足常规室内电子设备的使用要求，基座的塑料材质可以耐受260度的波峰焊高温，不会在焊接过程中出现壳体变形、内部结构损坏的问题；内部的金属弹片采用不锈钢材质冲压成型，表面做镀银处理，既保证了弹性的长期稳定性，也降低了触点的接触电阻，避免长时间使用后出现触点氧化、接触不良的问题，常规工况下的机械寿命可以达到10万次以上，完全满足普通消费电子、工业控制设备的使用寿命要求。

　　建模过程中还要注意细节的还原：四个角的铆接点是生产时压合形成的固定结构，建模时要做出压合后的形变特征，不能做成完全平整的平面；引脚的末端做了轻微的倒角处理，方便插装时顺利导入PCB过孔，不会出现引脚顶在PCB表面无法插装的问题；按键帽的顶部做了细微的圆角处理，用户按压时的触感更柔和，不会有尖锐的棱角触感；基座底部和PCB接触的平面做了平整度处理，焊接后可以和PCB表面完全贴合，不会出现焊接后开关倾斜、按键高度不一致的问题。在做整机结构设计时，如果选用这类开关，还要注意面板和按键帽之间的间隙控制，预留0.3mm左右的活动间隙，避免面板公差累积导致按键被顶住，出现常通或者无法按下的问题，同时要计算按键帽突出面板的高度，一般控制在1.5-2mm之间，既方便用户按压，也不会因为突出太多容易被意外碰撞触发。
