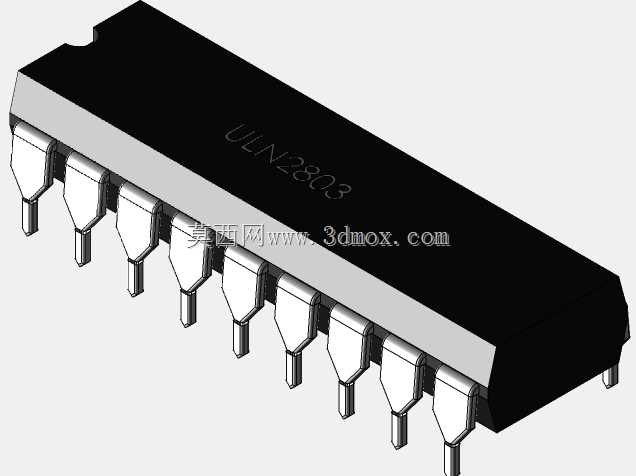

直插式ULN2803达林顿晶体管阵列三维结构

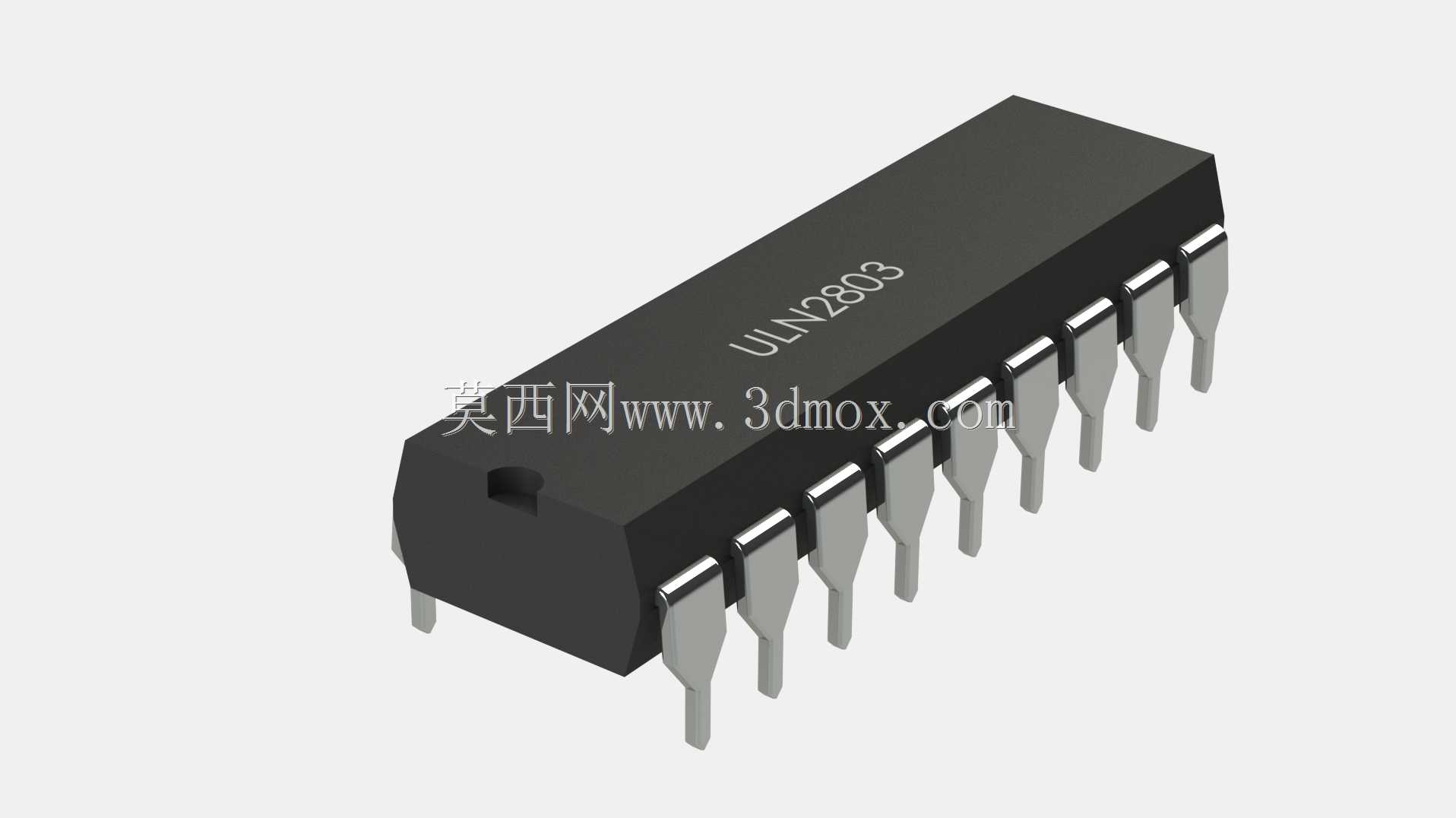

　　在工业控制板卡、小型自动化设备驱动回路、消费类电子控制模块的设计环节中，ULN2803这类八重达林顿晶体管阵列是极为常用的功率驱动器件，多数刚接触电控结构设计的工程师容易忽略这类直插器件的三维结构细节，直到PCB打样完成、器件插装时才发现干涉、引脚对位偏差、绝缘距离不足等问题，这类细节失误往往会拖慢整机组装的进度，甚至带来批量返工的成本损耗。这款三维结构完整还原了DIP-18封装ULN2803的全部外形特征，从黑色环氧塑封本体的棱边倒角、本体表面的丝印标识区域，到引脚的弯折弧度、引脚末端的锥度处理，再到本体一端用于引脚对位的半圆形定位缺口，都按照实际器件的公差范围做了还原，没有做过度的简化处理，能直接导入到PCB装配仿真、

　　整机结构干涉检查的流程中使用。从实际应用场景来看，ULN2803常被用来驱动小型继电器、LED数码管阵列、步进电机的相绕组、小型电磁阀这类感性或阻性负载，在布局时往往会在芯片周边预留散热铜箔、安装信号隔离器件，甚至部分高负载工况下会给芯片加装小型散热片，这就要求三维模型的尺寸边界足够精准——模型严格遵循JEDEC标准中MS-001封装的尺寸规范，塑封本体宽度6.35mm、本体长度22.86mm，本体 seated 高度（安装到PCB表面后的本体底部到顶面距离）为3.3mm，引脚间距2.54mm，每侧9个引脚的伸出长度、弯折角度都和量产器件一致，引脚直径对应0.5mm的标准插装引脚尺寸，在做PCB封装匹配时，

　　能直接对应标准DIP-18的焊盘布局，不需要额外调整尺寸参数。在设计思路上，这款模型没有刻意追求渲染效果的华丽，而是把结构准确性放在第一位：塑封本体的脱模斜度按照实际注塑工艺的1°斜度做了还原，引脚的弯折处做了R0.3mm的圆角处理，和实际冲压成型的引脚结构一致，避免了直角弯折带来的结构失真；本体上的定位缺口深度1.5mm，刚好能和PCB丝印的定位标记对应，在做装配仿真时能快速判断器件的安装方向是否正确，不会出现引脚序号错位的问题。很多工程师在做整机结构布局时，容易忽略直插芯片引脚伸出PCB背面的长度，这款模型还原了引脚穿过PCB焊盘后预留的2.0mm标准剪脚长度，在做板卡下方的结构件布局时，能准确核算绝缘距离，

　　避免出现引脚和下方金属结构件短路的风险。另外，针对部分需要做灌封处理的控制模块，模型的本体表面粗糙度、引脚和塑封本体的结合处缝隙都做了写实处理，在做灌封工艺仿真时，能更准确地模拟胶体流动时的避让空间，不会因为模型的过度简化导致灌封路径计算出现偏差。在实际选型装配过程中，不同厂商生产的ULN2803在塑封本体的边缘细节上会有细微差异，但核心安装尺寸、引脚布局都遵循统一的行业标准，这款模型取了行业通用的中位尺寸，既不会因为尺寸偏紧导致装配仿真时出现误报干涉，也不会因为尺寸偏松导致实际安装时出现间隙过大的问题，能适配绝大多数量产厂商的同型号器件。对于做三维布线的工程师来说，模型的引脚端面做了平整处理，能直接作为布线的端点参考，不需要额外做基准面的创建，能节省不少建模准备的时间。在做设备的EMC结构设计时，还可以依托这个模型的准确尺寸，规划芯片周边的屏蔽罩安装位置，核算屏蔽罩和芯片本体的安全距离，避免屏蔽罩压到芯片本体导致器件损坏，或是距离过远影响屏蔽效果。
