B10K卧式旋转电位器结构设计

　　在各类电子控制电路、小型机电设备的信号调节回路里，旋转式电位器是极为常见的被动调节元件，本次呈现的B10K规格电位器，是针对中小功率信号调节场景设计的直插式安装元件，广泛应用在家电控制面板、小型工控设备信号输入、音频设备音量调节、实验台电路参数调试等场景中，承担分压调节、可变电阻限流、参考电压校准等核心功能。

　　从实际使用的角度看，这类电位器的核心功能是通过转轴旋转改变内部碳膜片上的接触刷位置，从而在0到10千欧的阻值范围内实现连续可调的电阻输出，匹配电路中对信号幅值、参考电位、回路电流的连续调节需求。不同于贴片式可调电阻，这款带加长滚花转轴的结构，支持外接旋钮实现面板外操作，用户无需打开设备外壳即可完成参数调节，适配需要频繁手动调整参数的设备场景，比如小型电源的输出电压微调、调速风机的转速档位连续调节、音频前级的增益控制等场景都能见到同结构电位器的应用。

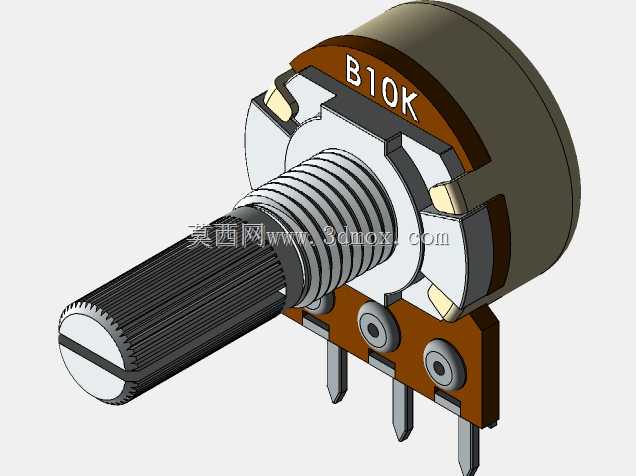

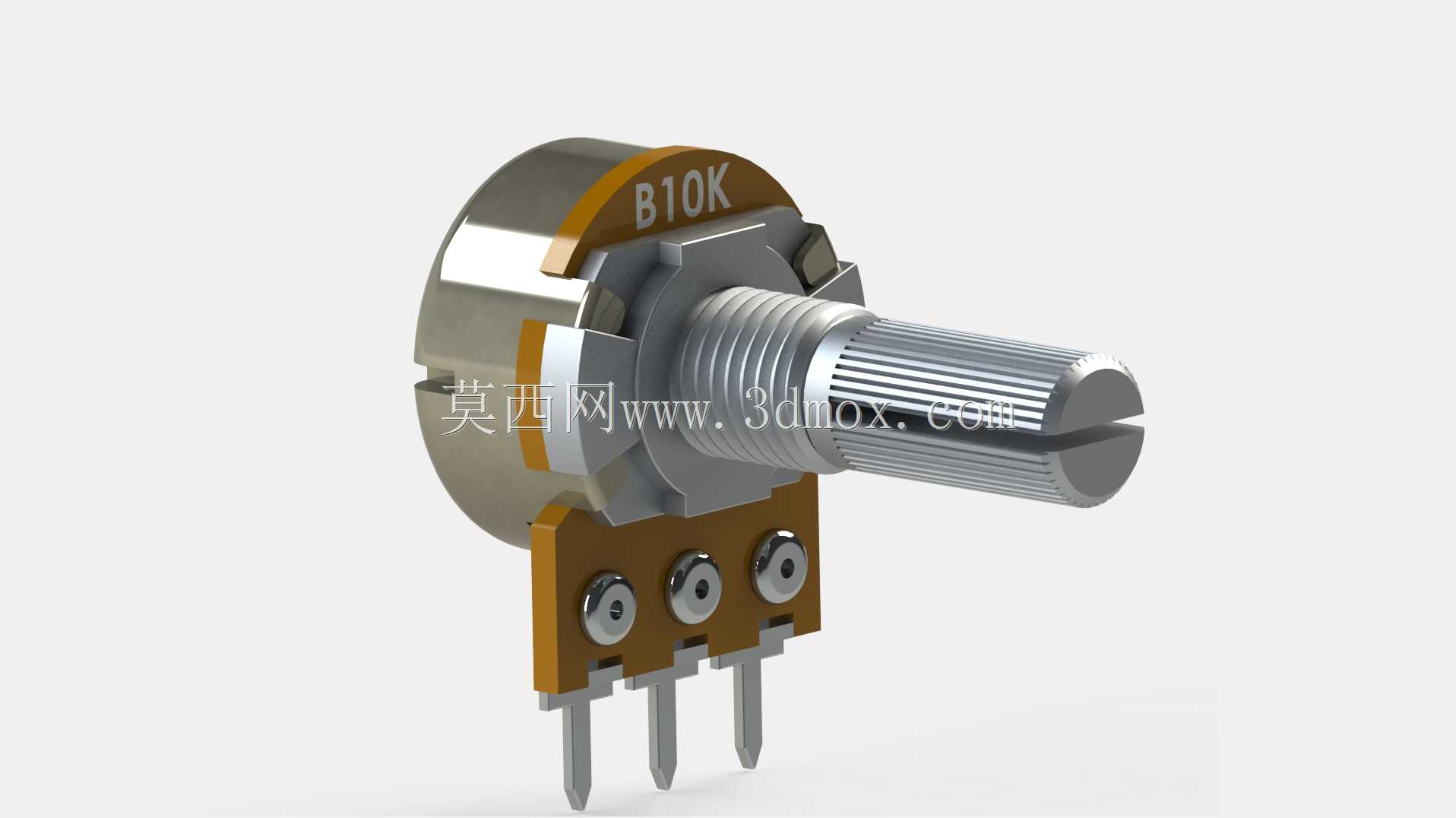

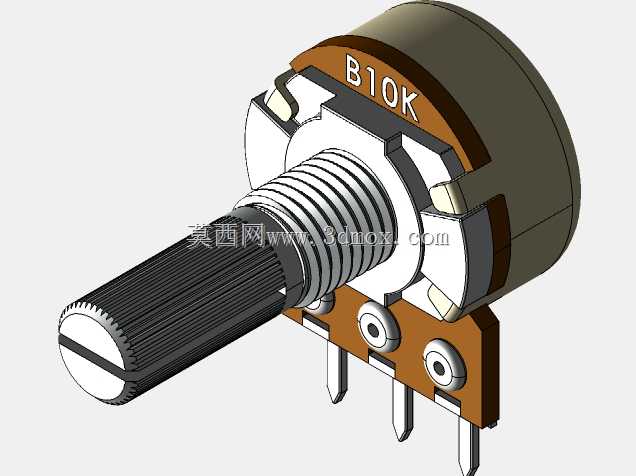

　　设计层面上，这款电位器采用了金属外壳包裹碳膜基体的结构，金属基座既可以作为安装固定的承力结构，也能起到一定的电磁屏蔽作用，减少外界电磁干扰对碳膜接触信号的影响，避免调节过程中出现信号跳变、杂音等问题。转轴部分采用带一字槽的滚花金属轴，滚花结构可以提升旋钮安装后的摩擦力，防止旋钮长期使用后出现打滑空转的问题，端部的一字槽则支持在不安装旋钮的情况下，用螺丝刀直接进行参数校准，适配生产调试阶段的快速参数整定需求。转轴与基座之间采用铆压式的限位结构，旋转角度被限制在约270度的有效调节范围内，避免过度旋转导致内部碳膜片被接触刷刮损，提升元件的循环使用寿命。

　　引脚部分采用三个直插式焊片引脚，呈等间距平行排布，引脚间距匹配通用万用板、标准PCB的2.54mm网格孔距，既可以直接插装在PCB板上进行波峰焊或手工焊接，也可以通过导线外接实现飞线连接，适配不同的安装布线需求。基座背部的两个安装定位孔，可配合M3规格的螺丝将电位器牢牢固定在设备面板或PCB支架上，安装时转轴伸出面板的长度可通过选配不同厚度的垫片进行调整，适配1mm到5mm厚度的面板安装需求，转轴上自带的螺纹与锁紧螺母配合，可在面板安装时实现轴向定位，防止长期旋转操作导致电位器本体出现松动移位。

　　从安装边界尺寸来看，这款电位器的本体直径为16mm，本体厚度不含引脚为10mm，转轴总长度从基座端面算起为20mm，引脚长度为8mm，在进行结构布局时，需要在电位器本体周边预留至少2mm的装配间隙，引脚焊接区域需要预留3mm的焊盘空间，面板开孔直径需要匹配转轴螺纹尺寸设置为7mm，安装孔中心距为12mm，这些尺寸参数在进行PCB布局、面板开孔设计时都需要严格匹配，避免出现安装干涉、无法装配的问题。在实际选型应用中，这类10K阻值的线性电位器，通常匹配10V以内的直流信号调节场景，额定工作功率为0.05W，不能直接接入大功率动力回路中，仅能作为信号级调节元件使用，若用于动力回路调节需要额外搭配放大电路或可控硅、继电器等功率元件。

　　结构建模过程中，需要重点还原转轴与基座的转动配合间隙、引脚的位置度、安装孔的同轴度等关键装配尺寸，碳膜基体部分虽然封装在金属外壳内部，但建模时也需要预留出内部接触刷的运动空间，确保模型在进行虚拟装配时能够准确还原真实的转动行程，避免在整机结构干涉检查时出现误判。金属外壳的翻边铆压结构是建模的细节重点，翻边的角度与压紧量直接决定了外壳与基座的连接强度，建模时需要还原铆压后的圆角过渡特征，避免出现锐边导致的虚拟装配应力误判。滚花转轴的纹理特征虽然不影响装配干涉检查，但在进行产品渲染、装配示意时能够提升模型的真实感，还原实物的外观质感。
