J1NAC3-24VDC型继电器结构设计

　　在低压电气控制回路的设计工作中，继电器是实现小信号控制大功率回路通断的核心元件，这款24V直流驱动的继电器，常被应用在工业控制柜内部的逻辑控制链路、自动化设备的信号转接模块、小型机电装置的执行回路通断场景中，很多设备的IO输出端口都会搭配这类继电器做信号隔离与功率放大，避免主控板直接带载出现过流烧毁的问题。

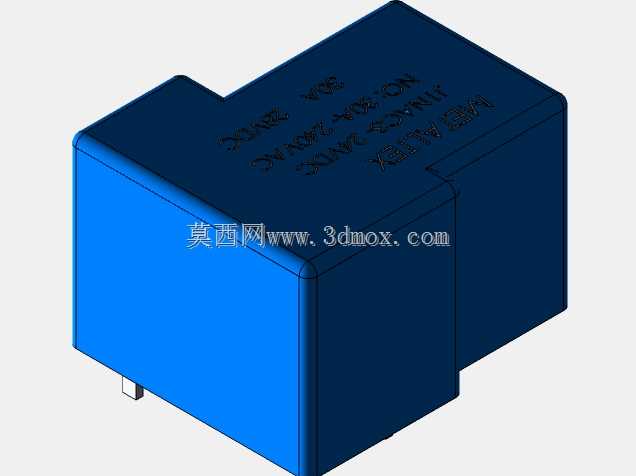

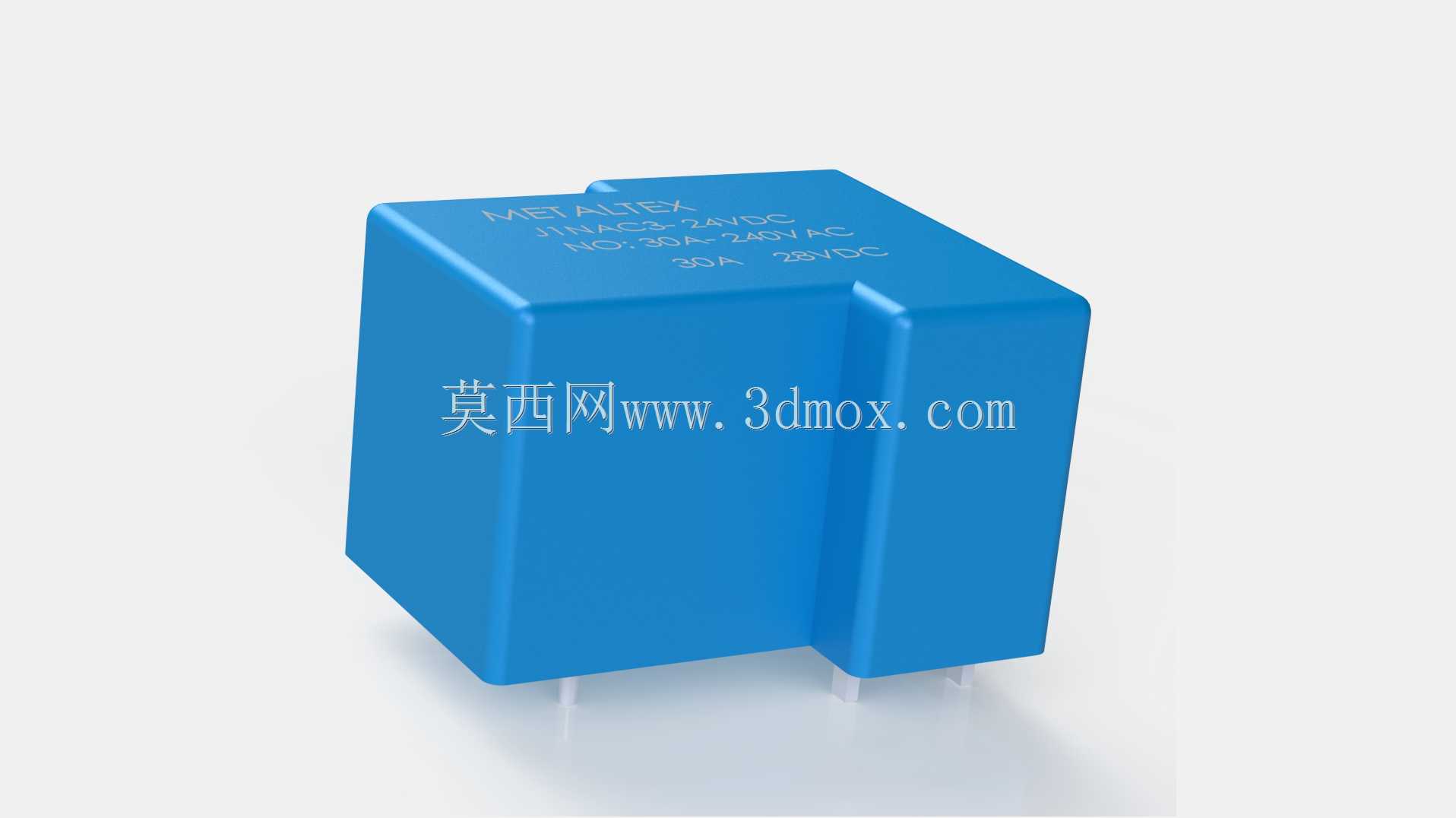

　　从实际使用的角度看，这款继电器采用塑封外壳结构，整体为方正的立方体造型，外壳选用耐温工程塑料注塑成型，表面做了哑光处理，顶面印刷有元件型号、触点额定参数等标识，方便现场装配人员快速识别元件规格，避免错装。引脚采用直插式设计，引脚间距符合常规PCB板载安装的通用标准，既可以直接焊接在印刷电路板上做板载元件使用，也可以搭配对应的继电器底座做导轨式安装，适配不同的柜内装配需求。

　　设计这款元件的三维模型时，首先要还原的是外壳的装配边界，外壳的合模线位置做了细微的凸台处理，既保证上下壳扣合后的结构强度，也避免注塑生产时出现飞边影响装配尺寸。引脚的伸出长度做了精准的尺寸还原，引脚根部做了加粗过渡，避免焊接或者插拔底座时出现引脚弯折断裂的问题，引脚的截面尺寸严格匹配通用继电器底座的插孔公差，保证实际装配时插拔力度适中，不会出现接触不良或者插拔过紧损伤底座的情况。

　　从功能特性上看，这款继电器的内部电磁线圈采用24V直流供电，是工业控制场景中最常用的控制电压等级，能够直接匹配绝大多数PLC、工控板的输出电平，不需要额外做电压转换。触点部分采用带灭弧结构的银合金触点，能够承受常规控制回路的额定电流，在感性负载通断时能够有效减少触点拉弧损伤，延长元件的实际使用寿命。外壳侧面的定位凸筋结构，在模型中也做了完整还原，这部分结构是为了在安装到底座时起到导向定位作用，避免插反导致的接线错误，同时也能在设备振动工况下限制继电器的横向位移，保证接触可靠性。

　　在做设备结构布局时，这款继电器的三维模型能够帮助结构工程师提前核算PCB板上的元件排布间距，确认继电器外壳和周边电容、端子排等元件的安全间隙，避免出现装配干涉。同时模型还原了外壳的实际外形轮廓，在做控制柜的散热风道设计时，能够准确模拟元件对风道的遮挡影响，核算柜内空气流通的实际路径，保证长时间工作时继电器的工作温度处在合理区间。对于做电气原理验证的工程师来说，精准的外形模型也能用来做装配干涉检查，确认在柜内布线时，导线的弯曲半径不会和继电器外壳产生剐蹭，避免长期振动磨损导线绝缘层带来的安全隐患。

　　很多刚入行的结构工程师在做板载元件布局时，容易忽略继电器这类元件的高度尺寸，导致后期装配时外壳和设备上盖或者线槽产生干涉，这款模型完整还原了元件的总高度、引脚定位尺寸、外壳的倒角细节，能够直接导入到装配体中做整体布局校验。另外模型也还原了外壳表面的标识区域位置，在做设备的丝印设计时，可以参考标识位置预留对应的观察空间，方便后期设备维护人员快速识别元件型号与工作状态。在做抗震性能验证时，模型的重心位置也和实际元件保持一致，能够辅助工程师核算PCB板的固定点位置，避免在振动工况下继电器位置出现PCB板变形过大导致的引脚开焊问题。
