康塔托拉穆勒EM-10低压接触器结构

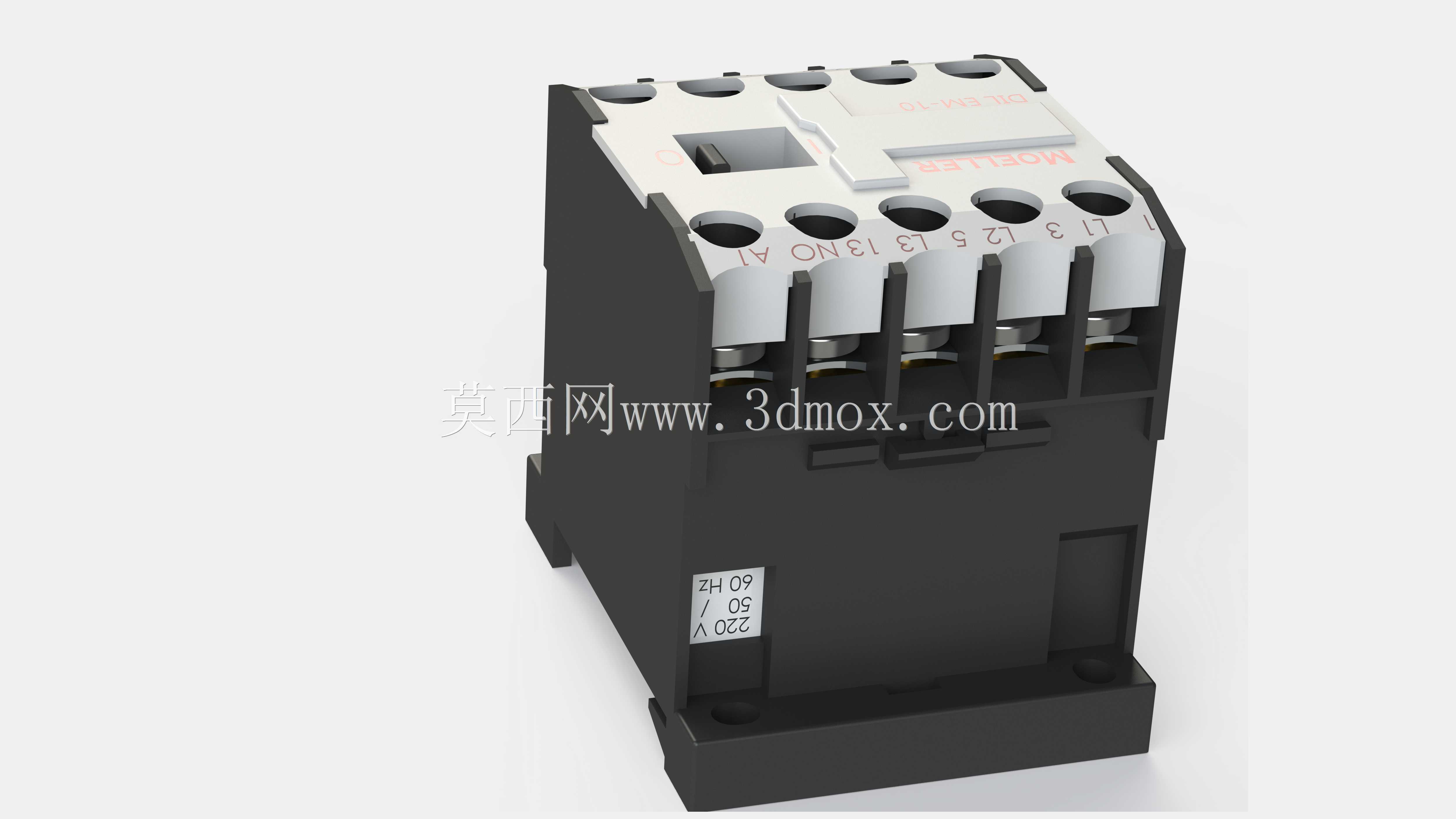

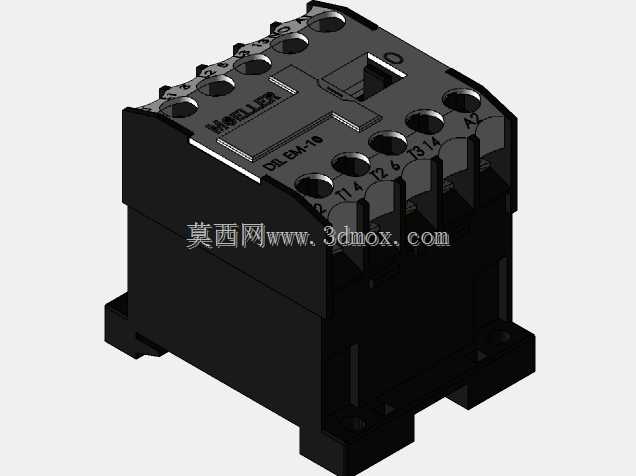

　　在低压配电与工业控制回路的设计选型工作中，这类小型接触器是电控系统里的基础执行部件，常被布置在电机启停回路、照明控制回路、小型负载通断回路中，承担小功率负载的频繁通断控制任务，相比同容量的断路器，它更适配每小时上百次的操作频次，机械寿命与电气寿命都能满足常规工业场景的连续运行需求。从结构设计来看，这款接触器采用上下分层的布局，上部为触头系统与接线端子区域，下部为电磁驱动与基座安装部分，整体外壳采用阻燃热固性塑料压制成型，表面做了哑光防眩光处理，既可以避免车间光照下的反光干扰接线操作，也能在触头拉弧时耐受高温不出现熔融滴落。上部的接线端子采用带标识的压接结构，端子旁清晰刻印了主回路与辅助回路的编号，主回路三个进线端对应三相电源接入，

　　出线端接负载侧，辅助触点的常开常闭端子单独排布在主端子旁，接线时不需要额外翻查手册就能快速区分回路属性，减少现场接线的错接概率。电磁系统部分采用直动式结构，铁芯吸合面做了平整磨削处理，吸合过程中的撞击噪音被控制在较低水平，线圈部分封装在下部壳体内部，侧面预留了线圈电压标识位，不同电压等级的线圈可以通过标识快速区分，避免备件替换时出现电压等级错配的问题。安装边界上，这款接触器采用标准35mm导轨卡装结构，基座底部的卡扣带有弹性解锁拨片，安装时只需要对准导轨按压即可卡紧，拆卸时用一字螺丝刀拨动拨片就能快速取下，不需要额外的固定螺丝，适配行业内通用的电控箱安装导轨，相邻接触器之间可以紧密排布，不需要预留额外的散热间隙，

　　能有效节省电控柜内的安装空间。外形尺寸方面，整体宽度适配多回路并排安装的间距要求，高度方向不会遮挡柜内的走线槽，接线端子的高度差设计让不同线径的导线接入后不会出现互相挤压的情况，端子的压接螺丝采用防滑脱设计，螺丝不会因为震动从端子座内脱落，适配多股铜芯线与单股硬线的压接需求，压接后导线的拉脱力能满足工业现场的抗震动要求。在实际应用场景中，这类小容量接触器常被用在小型传送带的控制回路、机床的辅助功能控制回路、楼宇自控的风机盘管控制回路中，它的辅助触点可以直接接入PLC的数字量输入模块，反馈接触器的吸合状态，不需要额外加装辅助触头模块就能满足基础的状态反馈需求。触头部分采用银基合金材质，接触电阻低，

　　长期带载运行时的温升控制在标准允许范围内，不会因为长期发热导致端子处的塑料壳体老化，灭弧室采用栅格结构，分断小电流时的电弧可以被快速切割熄灭，不会出现弧光短路的问题，即使在感性负载的分断场景下，也能保证触头的烧蚀速率处于合理区间。设计建模过程中，需要重点关注卡扣的弹性变形量，既要保证安装时卡扣能顺利卡入导轨，也要保证卡紧后不会因为长期震动出现松脱，端子部分的导电件与塑料壳体之间的配合间隙需要控制在合理范围，既不能因为间隙过大导致导电件晃动，也不能因为间隙过小导致塑料件装配时出现开裂。外壳的分型面设计在侧面中部，合模线做了打磨处理，不会出现划手的毛刺，壳体上的散热槽布置在侧面下部，既可以保证线圈工作时的热量散出，也能避免上方的灰尘与水滴直接进入壳体内部，防护等级能满足常规电控柜内的使用要求。
