艾尔金风冷式冷凝器换热结构设计

项目分类:换热器 发布时间:2021-12-10 ID:445603
  • 艾尔金风冷式冷凝器换热结构设计

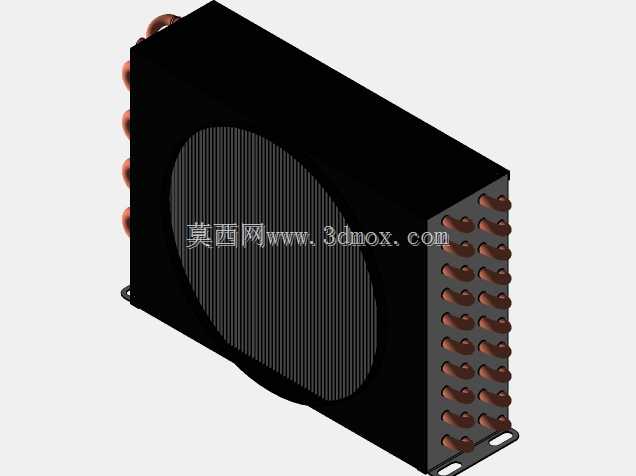

  这款风冷式冷凝器的三维结构设计,核心围绕中小型制冷系统的紧凑安装需求展开,在商用冷柜、小型冷藏机组、工业冷却循环单元等场景中,这类侧出风结构的冷凝器是核心换热部件,负责将制冷压缩机排出的高温高压气态制冷剂,通过管壁与翅片的导热作用,将热量传递给强制对流的空气,完成制冷剂从气态到液态的相变过程,为后续节流降压环节提供过冷液态工质。从结构布局来看,整体采用长方体卧式安装形态,主体外壳采用薄钢板折弯成型,正面预留圆形轴流风机安装位,风机安装后气流垂直穿过内部的翅片盘管组,从侧面的盘管间隙向外排出,这种侧出风的气流组织形式,相比顶出风结构更适合机组侧边预留通风间隙的安装场景,不需要在设备顶部预留大尺寸散热空间,适配嵌入式、

  紧凑型制冷机组的布局要求。内部换热核心采用铜管套铝翅片的结构形式,铜管采用多回路并联排布,沿气流方向错列布置,每根铜管外部通过机械胀管工艺紧密贴合铝制翅片,翅片采用平直带百叶窗冲型的结构,既可以增大空气侧的换热面积,又能通过百叶窗的导流作用破坏空气流动的边界层,降低空气侧的热阻,提升整体换热效率。盘管的进出管接头布置在设备侧端,接头采用标准扩口结构,方便现场与制冷管路进行钎焊连接,接头位置预留了足够的操作空间,不需要额外拆除外壳即可完成管路对接作业。外壳底部设置了两个L型安装支脚,支脚上开有长圆形安装孔,可适配一定范围内的安装孔位偏差,安装时通过螺栓将支脚固定在机组机架上,支脚与外壳之间采用点焊连接,

  整体承重能力可满足设备自身重量加上运行振动载荷的要求,支脚的高度设计预留了底部走管的空间,方便冷凝水管路或者制冷管路从设备底部穿行。在设计细节上,外壳的侧边盘管裸露区域没有设置额外的防护网,是因为这类冷凝器通常安装在机组内部的舱室中,外部有机组外壳做防护,既可以降低风阻提升换热风量,又能减少不必要的材料成本。正面的风机安装位周边设置了一圈翻边结构,既可以提升外壳的结构刚度,减少风机运行时的共振异响,又能对风机安装起到定位作用,装配时风机直接嵌入翻边内通过自攻螺丝固定即可,不需要额外的定位工装。盘管的排布密度经过匹配计算,在适配常规直径200mm到250mm轴流风机的风量风压特性下,空气流过翅片间隙的风速控制在2-3m/s区间,

  既避免风速过高导致风阻过大、风机功耗上升,又防止风速过低导致换热系数不足、冷凝温度偏高。从安装边界来看,设备整体的宽度、高度、深度尺寸适配1.5到3匹制冷量的机组需求,安装时需要在设备的出风侧预留至少150mm的通风间隙,进风侧(风机正面)预留不小于200mm的进风空间,避免出现气流短路的情况,也就是排出的热空气再次被风机吸入,导致冷凝效率骤降。在实际选型应用中,这类冷凝器的换热量匹配需要结合机组的运行工况,在32℃环境干球温度下,冷凝温度控制在40℃到45℃区间时,换热效率处于最优区间,如果安装环境通风条件较差,需要适当增大选型余量,避免夏季高温工况下出现冷凝压力过高的保护停机。结构建模过程中,对翅片的冲型细节、铜管的弯管半径、胀管后的翅片贴合间隙都做了还原,能够直接用于后续的机组装配干涉检查、管路走向模拟,也可以通过模型提取外壳的钣金展开图、盘管的加工参数,直接对接生产环节的工艺编制,不需要额外进行二次测绘。
