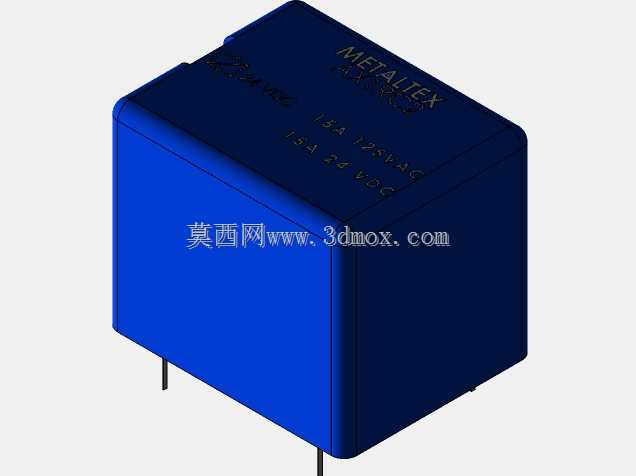

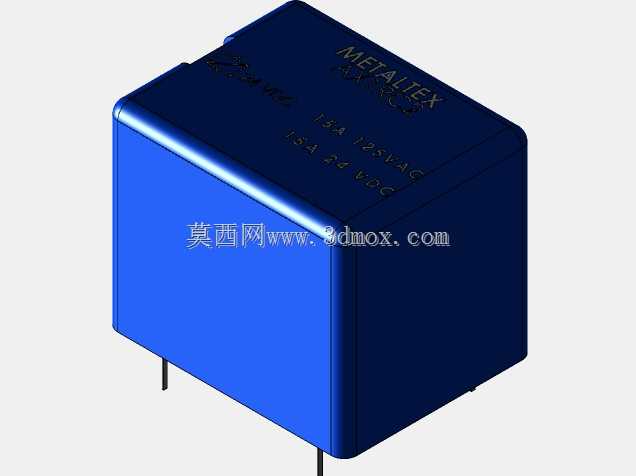

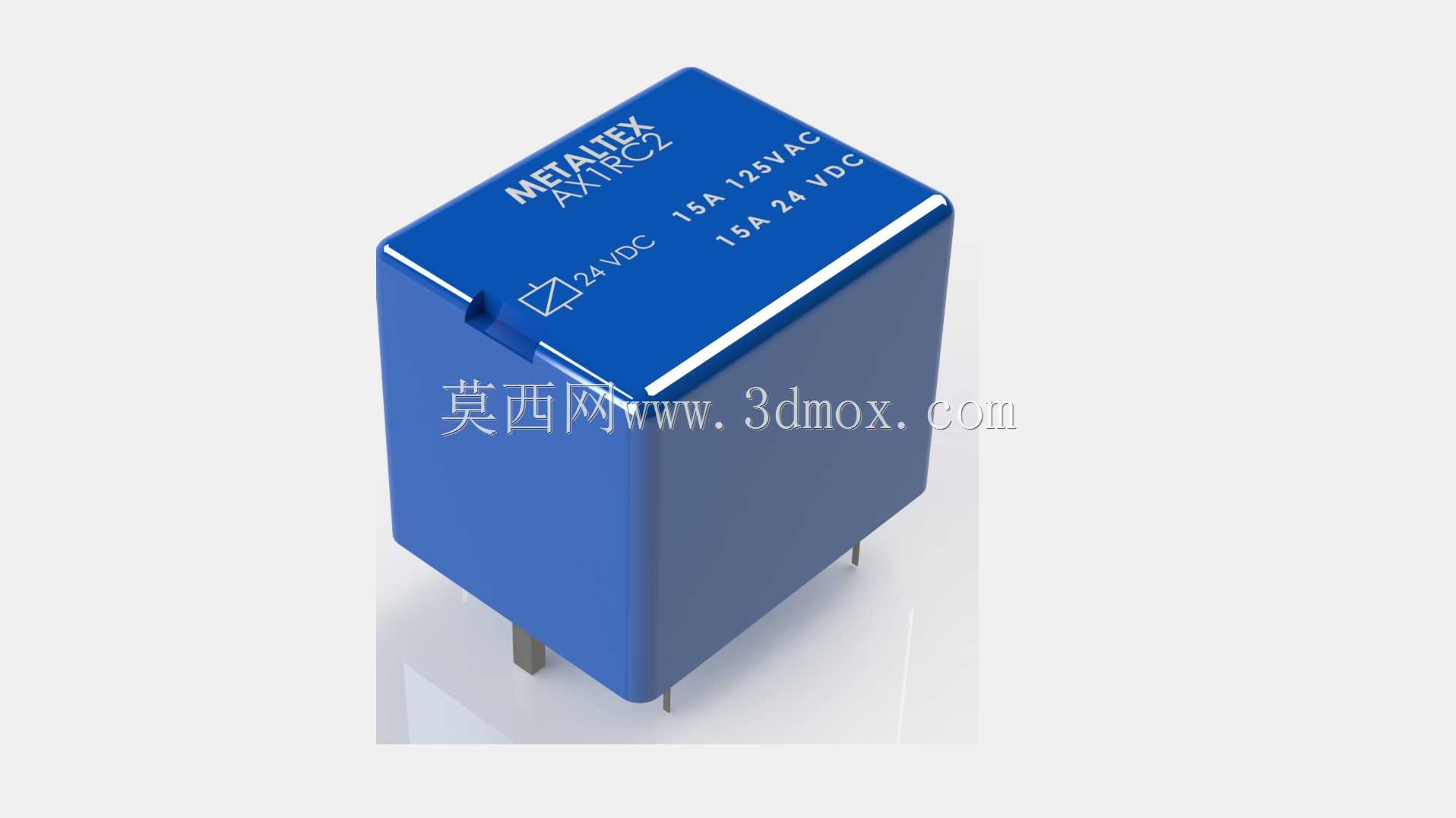

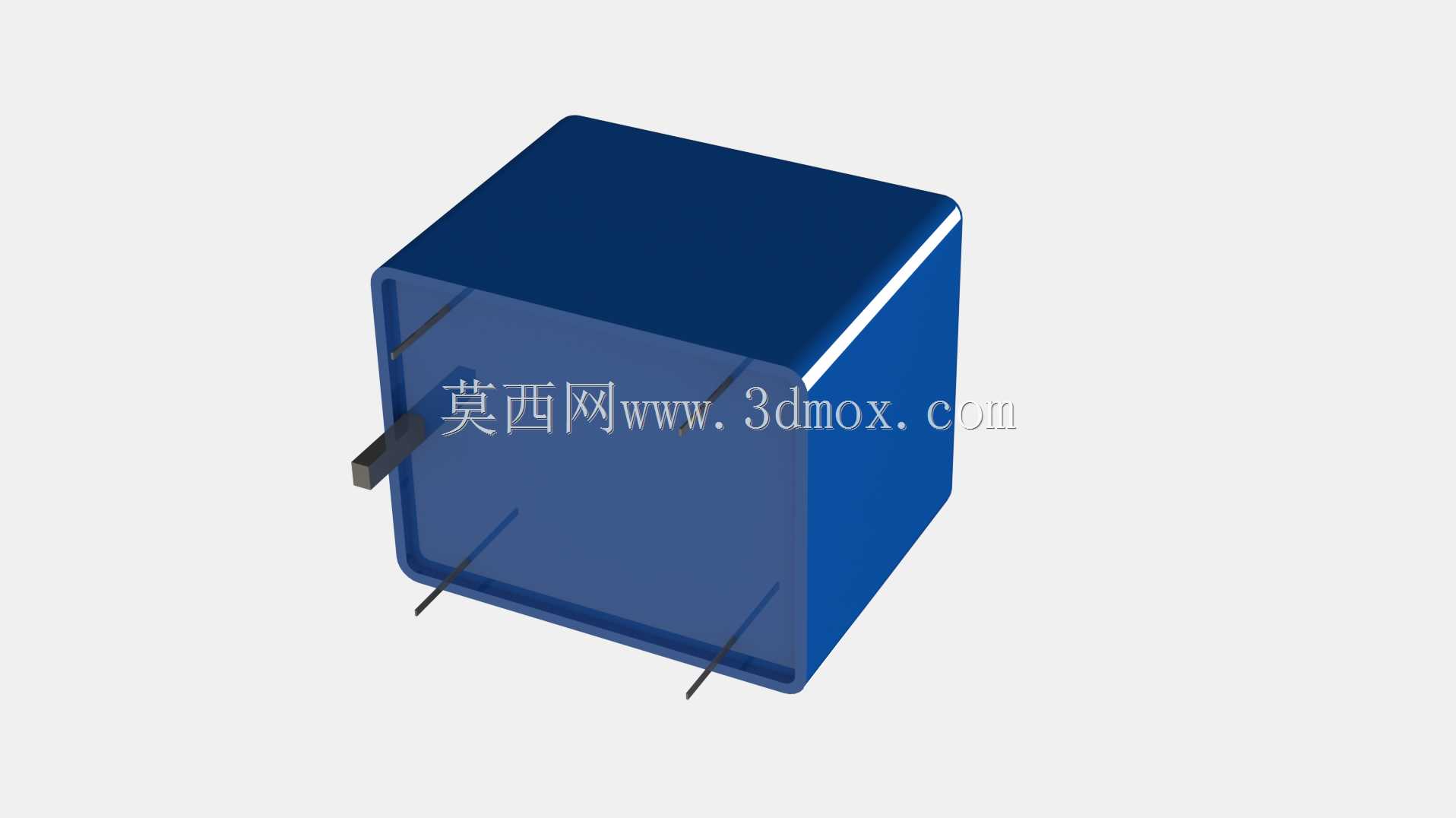

在低压电气控制回路的设计选型环节,这类24V直流继电器是极为常见的基础控制元件,广泛应用在工业自动化控制柜、小型机电设备控制板、家电控制模块、新能源低压辅助回路等场景中,核心作用是用小电流控制信号去通断较大功率的负载回路,同时实现控制端与负载端的电气隔离,避免强电回路的干扰串入控制侧损坏主控器件。从三维结构呈现的细节来看,这款继电器采用标准立方体塑封外壳设计,外壳选用耐温阻燃的工程塑料注塑成型,整体结构紧凑无多余突出结构,能够适配PCB板直插安装、导轨卡扣安装等多种常规安装方式,外壳侧面预留的引脚伸出位置经过尺寸校核,引脚间距符合通用PCB布线的标准间距要求,设计阶段就考虑了批量生产时波峰焊、回流焊的工艺适配性,引脚伸出长度既满足焊接时的吃锡深度要求,又不会因为过长导致焊接后引脚残留过多造成相邻回路短路风险。
从功能实现的结构逻辑来看,这款继电器的内部结构围绕电磁吸合的核心原理布局,外壳内部封装了电磁线圈、铁芯、衔铁、触点组、复位弹簧几个核心部件,24V直流供电接入线圈引脚后,线圈得电产生电磁吸力带动衔铁动作,进而带动触点组完成常开触点闭合、常闭触点断开的状态切换,线圈失电后复位弹簧带动衔铁复位,触点恢复初始状态。设计过程中对外壳的密封结构做了针对性优化,外壳接缝处的卡扣结构配合超声波焊接工艺,能够实现较好的防尘效果,适配工业现场多粉尘的使用环境,同时外壳的绝缘性能满足低压电器的耐压测试要求,能够承受2kV以上的工频耐压测试不发生击穿,保障使用过程中的电气安全。
在实际设备布局的安装边界考量上,这款继电器的立方体外形没有异形突出结构,多个继电器并排安装时的最小间距可以控制在2mm以内,能够大幅节省控制柜内部的安装空间,外壳顶部的平面结构可以粘贴标识标签,方便运维人员后期检修时快速识别回路编号。引脚的排布设计区分了线圈引脚与触点引脚,不同功能引脚的位置做了差异化排布,避免接线时出现线圈与触点接反的低级错误,同时引脚的截面尺寸经过校核,既满足额定电流下的载流要求,又具备足够的机械强度,插拔或者焊接过程中不会轻易出现引脚弯折、断裂的问题。
在不同应用场景的适配性上,这款24V直流规格的继电器能够匹配绝大多数PLC、工控板的数字量输出电平,不需要额外增加中间转换电路就可以直接被主控信号驱动,触点组的载流能力能够满足常规电磁阀、小型接触器线圈、指示灯、小型风机这类常见负载的通断需求,在自动化设备的IO扩展回路、安全回路的信号中继、设备联锁控制回路中都能稳定发挥作用。设计阶段还对继电器的动作行程做了精准控制,衔铁的动作行程控制在合理范围内,既保证触点闭合时的接触压力足够,避免接触电阻过大导致触点发热,又不会因为行程过大导致线圈吸合功率过高,降低长时间通电时的线圈温升,延长器件的整体使用寿命。外壳的边角位置做了小圆弧过渡处理,没有尖锐的棱角,生产装配过程中不会划伤操作人员的手部,也不会在安装时刮伤相邻的导线绝缘层,这些细节设计都是在长期的工程应用中逐步优化完善的,完全贴合一线电气装配、运维的实际使用需求。
