AX1RC2系列多电压规格电磁继电器

　　在低压电控回路的设计选型工作里，这类密封式电磁继电器是工控板卡、小型自动化设备控制回路里的常用元件，日常做三维布局时经常需要把这类元件的精确外形、安装引脚位置做到装配模型里，避免后期打样出现安装干涉、引脚对位偏差的问题。这款元件适配5VDC、12VDC、24VDC三类常见的控制回路供电等级，基本覆盖了绝大多数民用、工业小型控制场景的线圈供电需求，不用在同一块板卡上为不同电压回路单独匹配不同封装的继电器，能大幅简化PCB布局的物料种类，降低BOM管理的复杂度。从实际使用场景来看，这类继电器主要承担小功率回路的信号中转、小负载通断功能，比如小型设备的IO输出扩展、传感信号的功率放大、低压执行元件的直接驱动，

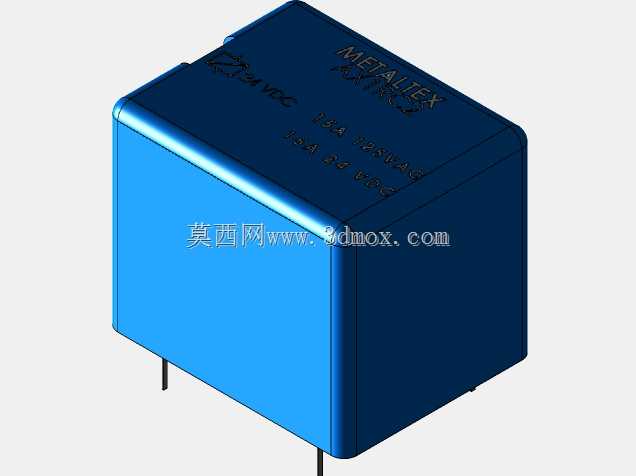

　　触点额定通断能力匹配常规小型电磁阀、指示灯、微型电机这类负载，不需要额外搭配中间继电器做二级中转，能有效压缩控制回路的占用空间。做这款元件的三维建模时，首先要优先保证安装边界的准确性，本体的立方体外形做了等比例还原，外壳的拔模斜度、边角的圆角过渡都按照实物采样数据做了拟合，不会出现本体和周边结构件的硬干涉；底部的直插引脚位置严格按照 datasheet 里的焊盘坐标做了定位，引脚伸出长度、引脚直径都匹配常规PCB焊接的工艺要求，布局时直接把模型调用到PCB装配文件里，就能直接校验引脚和焊盘的对位情况，不用后期再手动调整坐标。外壳顶面的标识区域做了细节还原，包括线圈电压标识、触点参数标识的位置都和实物对齐，做整机装配的可视化渲染时，

　　能直观区分不同电压规格的元件，避免生产装配时出现物料混装的问题。从安装适配性来看，这款继电器采用直插式安装，不需要额外的固定卡扣或者安装法兰，直接依靠引脚焊接固定在PCB板上，本体高度控制在常规板载元件的高度范围内，上方预留的安全间隙满足低压电器的爬电距离要求，布局时只要在本体周边留出2mm以上的间隙，就能满足焊接工艺、散热的相关要求。在实际的设备调试场景里，这类密封结构的继电器能适应一定的粉尘、潮湿工况，外壳的密封结构能避免外界杂物进入触点间隙，降低触点接触不良的故障概率，相比敞开式的继电器更适合用在工况相对复杂的小型工业设备里。建模过程中特意把本体的分模线位置做了还原，结构工程师在做周边防护结构设计时，

　　可以参考分模线的位置预留避让空间，避免外壳合模缝位置和周边结构件产生摩擦，影响元件的正常安装。另外，这款继电器的本体外形方正，在多继电器并列布置的场景里，相邻元件可以紧贴排布，能最大程度压缩PCB板的占用面积，适合用在安装空间紧张的小型控制模块里。做三维模型的细节处理时，引脚的根部做了应力释放的圆角还原，和实物的引脚结构一致，在做结构强度仿真时，可以准确模拟引脚焊接后的受力情况，避免因为模型结构简化导致仿真结果出现偏差，提前预判引脚受振动后出现开焊的风险。
