BK12丝杠支撑固定座精密结构设计

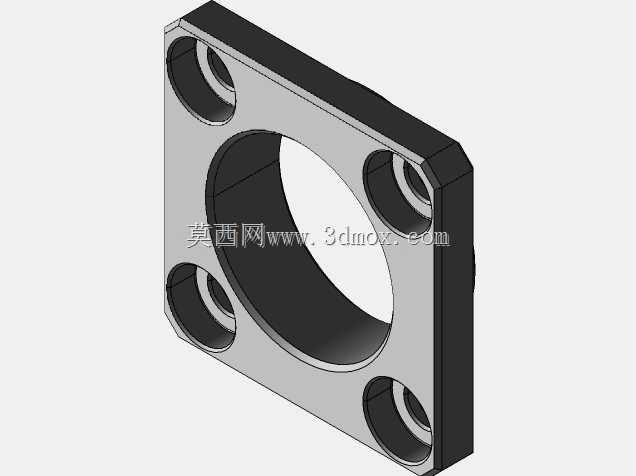

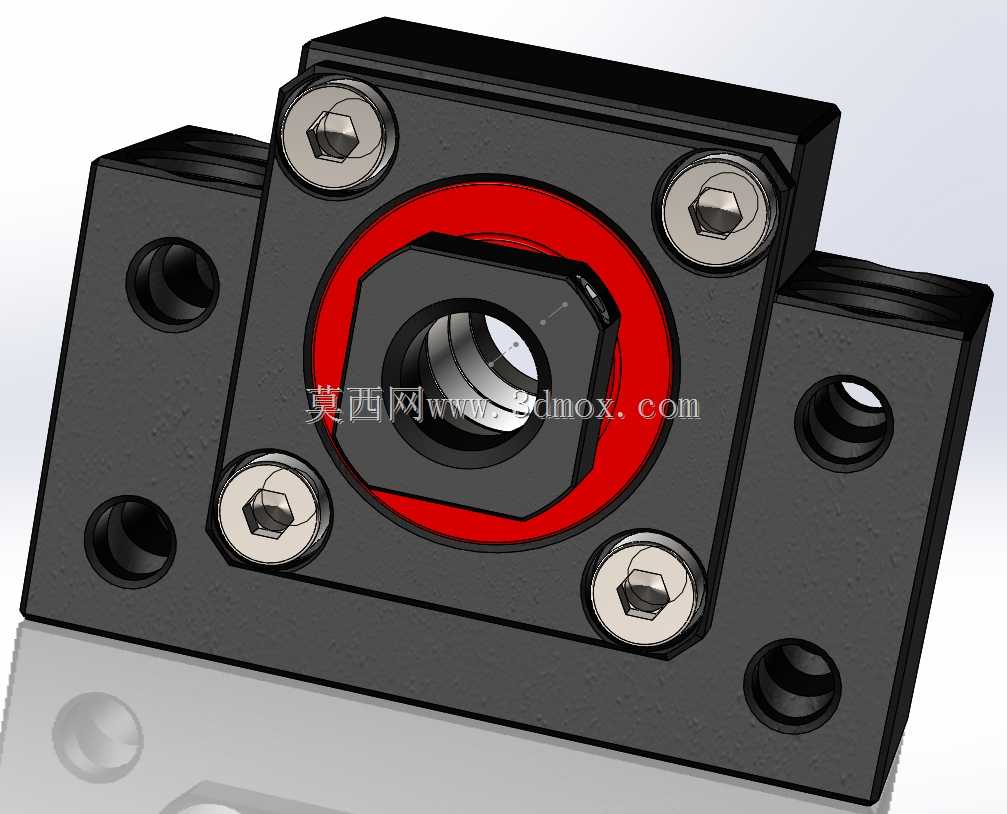

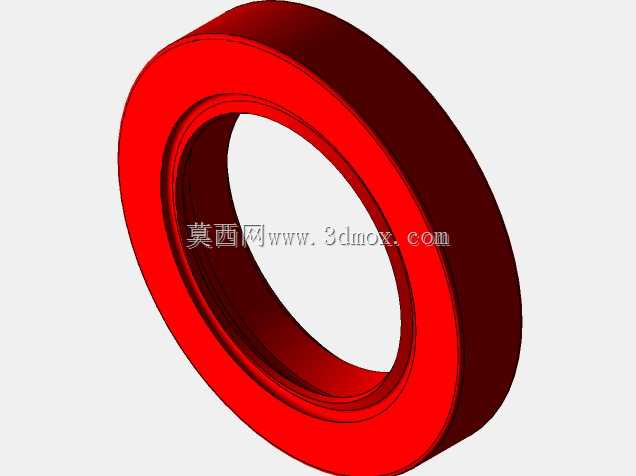

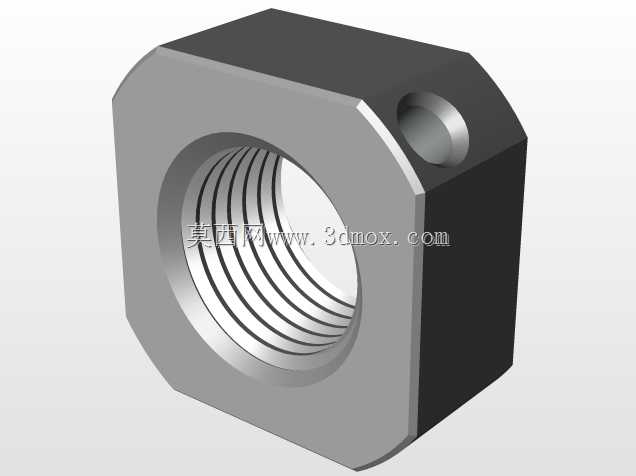

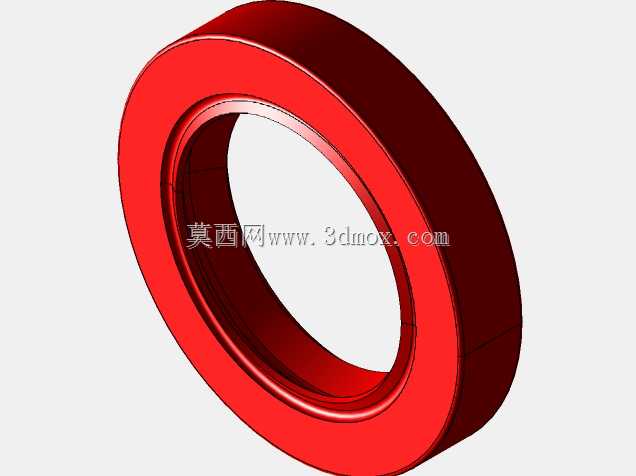

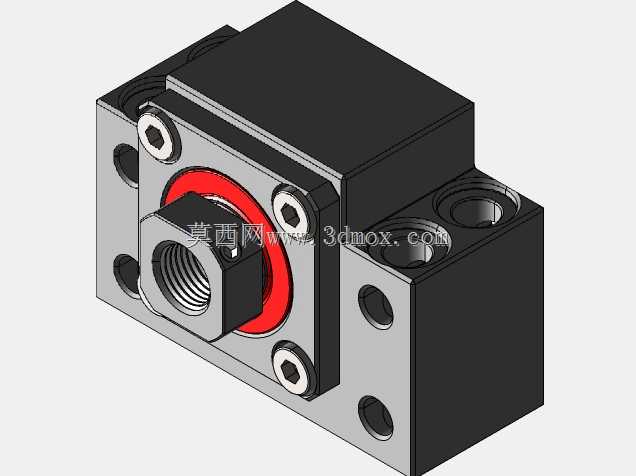

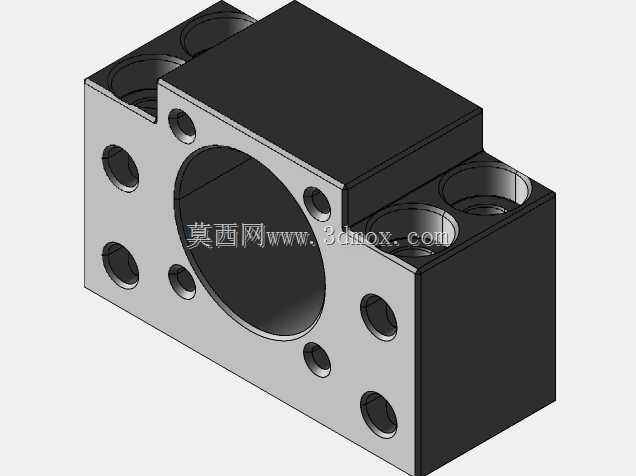

BK12支撑单元是直线传动系统中核心的丝杠端部固定组件，广泛应用于数控机床进给轴、自动化生产线直线滑台、精密检测设备位移平台、电子制造贴片设备传动模组、工业机器人线性移动轴等对传动精度有较高要求的场景中，承担着固定滚珠丝杠端部、承受丝杠传动过程中产生的轴向与径向载荷、保障丝杠旋转同轴度、抑制丝杠高速运转时的径向跳动的核心作用，是保障直线传动系统运行精度、延长丝杠使用寿命的关键配套部件。该支撑单元采用方形法兰式安装结构，主体为一体化加工的刚性座体，座体四角设置内六角锁紧螺栓用于内部轴承组件的压合固定，正面设置环形密封结构，能够有效阻隔加工车间内的切削碎屑、冷却液、粉尘等杂质进入内部轴承滚道，避免轴承过早磨损失效，适配常规工况下的长期免维护运行需求。座体底部设置对称的安装通孔，可通过螺栓直接固定在设备安装基准面上，安装基准面经过精密铣削加工，平面度控制在合理公差范围内，能够保障安装后支撑座与丝杠的同轴度要求，避免安装偏差带来的附加载荷。设计过程中参考了主流精密传动部件的安装尺寸规范，所有外部安装尺寸、中心高、安装孔位间距、中心轴孔直径均匹配对应规格滚珠丝杠的端部安装尺寸，可直接与同规格丝杠、锁紧螺母、轴承组件配合装配，无需额外进行安装面的二次加工。座体内部预留了标准角接触球轴承的安装腔，可适配成对安装的角接触轴承，能够同时承受双向轴向载荷与径向载荷，满足丝杠高速正反转传动时的受力需求，中心轴孔的同轴度、轴承安装位的圆柱度均按照精密传动部件的公差要求设计，能够保障轴承压装后无偏斜，运行过程中无卡滞、异响问题。在安装边界设计上，该支撑单元的外形轮廓充分考虑了设备安装的空间兼容性，侧边预留的安装孔操作空间充足，可使用常规内六角扳手完成锁紧操作，无需特殊定制工装，底部安装孔的沉头深度适配常用规格内六角螺栓的头部尺寸，安装后螺栓头部不会突出座体表面，避免与周边移动部件发生干涉。座体侧面设置的多个工艺孔既可以作为安装定位的基准孔，也可用于传感器支架、行程挡块等周边附件的安装固定，拓展了部件的适配场景。整体结构紧凑刚性充足，在保障结构强度的前提下尽可能压缩了外形尺寸，能够适配各类空间受限的精密传动模组安装需求，无论是小型桌面级自动化设备的滑台模组，还是中型数控机床的进给轴传动结构，都能通过该支撑单元实现丝杠端部的可靠固定，保障传动系统的运行精度与稳定性。
