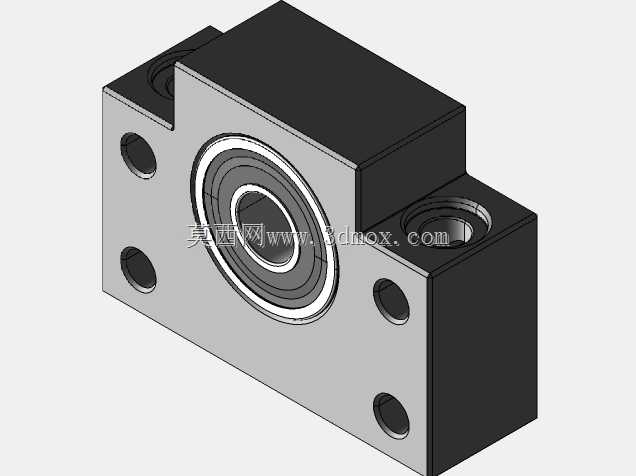

BF12丝杠支撑轴承座装配结构

BF12支撑单元是直线传动系统中专门用于滚珠丝杠末端固定的核心配套部件，广泛应用于数控车床、立式加工中心、自动化点胶设备、线性模组滑台、3D打印设备、电子元件贴装设备等需要高精度直线进给的工业场景中，承担着约束丝杠径向跳动、抵消轴向传动载荷、保障丝杠回转同轴度的关键作用，是保障直线传动精度、延长丝杠使用寿命的基础支撑构件。该支撑单元采用一体式方块本体结构设计，本体选用高强度铸铁材质经时效处理加工而成，表面做发黑防锈处理，能够在常规工业车间环境下长期使用而不出现锈蚀、形变问题，本体上预留的四个贯通安装孔采用对称式布局，可直接通过内六角螺栓固定在设备安装基板上，安装孔位的位置公差严格控制在0.02mm以内，能够保障安装后支撑单元与丝杠的同轴度要求，避免因安装偏差带来的额外传动阻力与精度损耗。单元内部集成装配了标准深沟球轴承，轴承内圈与丝杠轴端采用过渡配合，外圈与本体内孔采用过盈配合，能够同时承受丝杠传动过程中产生的径向载荷与双向轴向载荷，轴承自带双侧密封结构，可有效阻挡车间环境中的金属碎屑、切削液、粉尘进入轴承滚道内部，大幅降低轴承的日常维护需求，延长支撑单元的整体使用寿命。在设计思路上，该支撑单元采用标准化集成式设计，将轴承预紧、本体定位、密封防护的功能整合在单一构件内，无需使用者自行选配轴承、加工轴承安装位、调整轴承预紧间隙，可直接采购后与对应规格的12mm直径滚珠丝杠配套装配，大幅降低传动机构的设计与装配难度，缩短设备的研发装配周期。从安装边界来看，该支撑单元整体为方块式结构，本体的安装面平整无凸起，侧向的轴承安装位做了沉台设计，装配后轴承端面不会突出本体安装平面，可紧贴设备安装面固定，整体占用安装空间紧凑，能够适配各类安装空间受限的小型线性传动机构，安装时仅需要在基板上加工对应位置的螺纹孔与丝杠过孔即可完成固定，无需复杂的适配加工。在实际使用过程中，该支撑单元可与丝杠固定侧支撑座配套使用，分别布置在丝杠的两端，一端承担轴向定位与载荷承载，一端辅助支撑丝杠回转，能够将丝杠的回转跳动控制在极小范围内，保障丝杠带动滑台做直线运动时的定位精度与重复定位精度，避免丝杠高速回转时出现甩动、震颤问题，让整个直线传动系统的运行更加平稳顺畅，尤其适配中短行程的高精度直线传动场景，能够满足各类自动化设备对进给精度的严苛要求。
