3296型多圈可调电位器精密结构设计

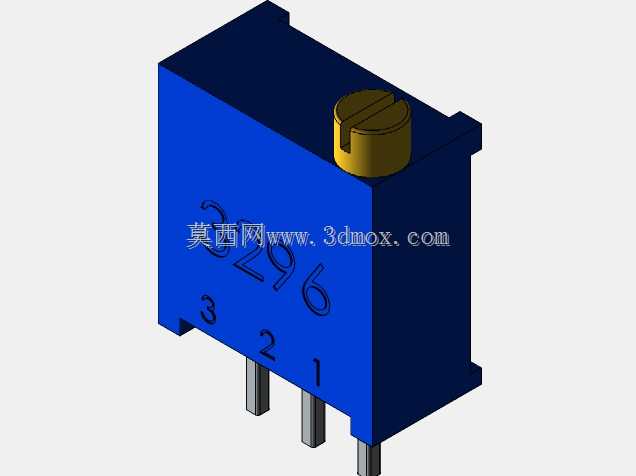

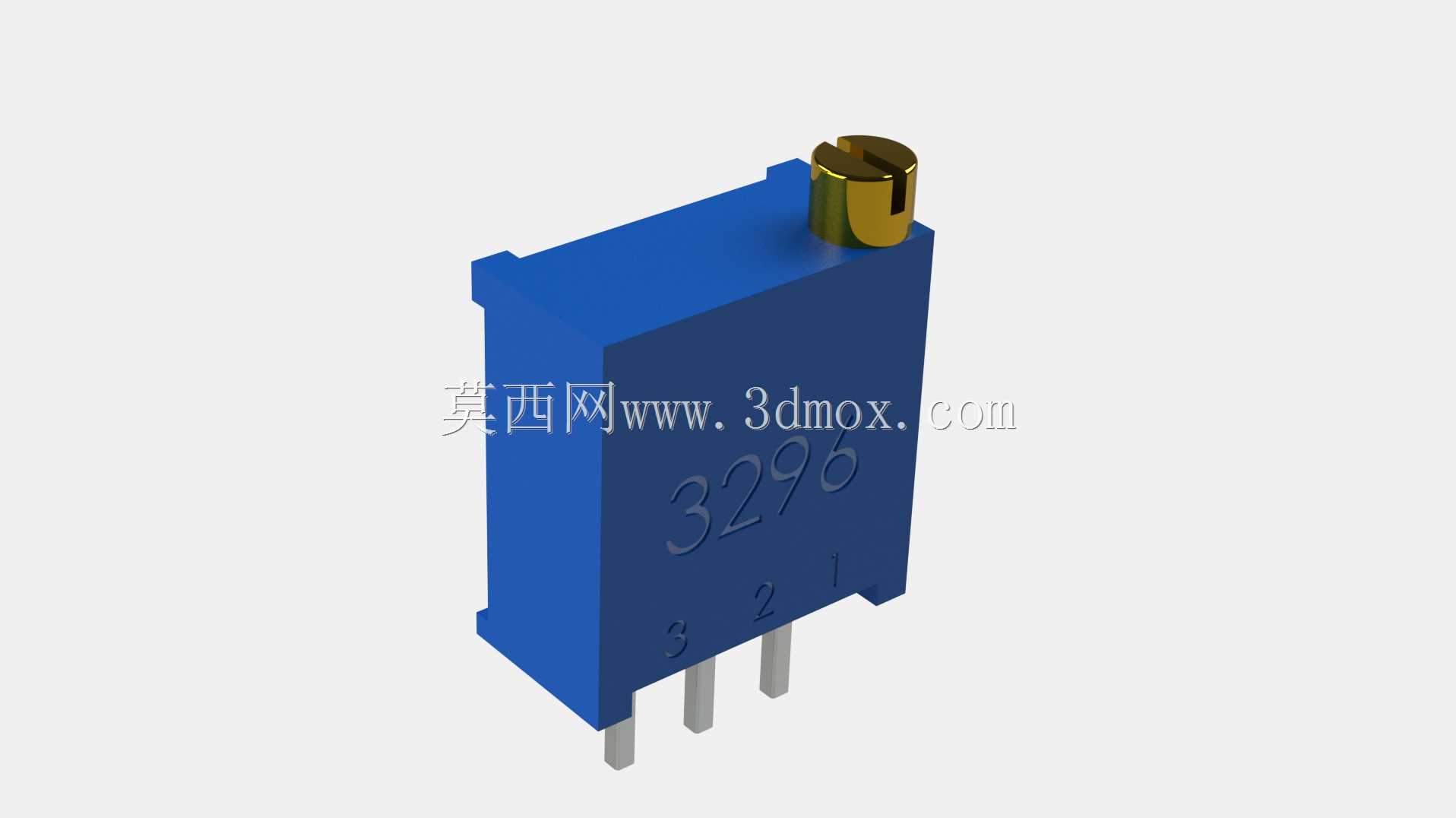

这款3296型多圈可调电位器是电子电路领域应用极为广泛的被动调节元件，日常多被用于需要精准调校电路参数的场景中，比如工业控制板卡的信号校准、精密电源的输出电压微调、仪器仪表的量程调校、音频设备的增益调节，还有各类传感器信号调理电路里的参数匹配，在消费电子、工业测控、通信设备、医疗电子等多个领域的电路板上都能见到它的身影。它的核心功能是通过顶部的调节旋钮改变自身接入电路的电阻值，从而实现对电路中电压、电流参数的连续精细调整，和普通单圈电位器相比，它支持多圈旋转调节，能够实现更高精度的阻值调整，最小调节步进可以满足绝大多数精密电路的调校需求，调节过程顺滑无卡顿，阻值变化线性度优异，能够保证参数调节过程中电路工作状态平稳过渡，不会出现参数跳变导致的电路工作异常。在设计这款电位器的三维结构时，首先围绕其核心功能做结构布局：主体采用阻燃绝缘的工程塑料外壳，既可以为内部的电阻体、滑动接触簧片提供可靠的防护，避免外界灰尘、潮气侵入内部影响接触可靠性，也能实现引脚与安装面之间的电气绝缘，防止电路出现短路故障。顶部的金属调节帽采用嵌入式结构设计，和内部的调节螺杆紧密配合，既可以兼容标准螺丝刀调节，也能保证调节力矩传递稳定，长期调节不会出现滑牙、松动的问题。外壳侧面模印清晰的型号标识与引脚定义标识，能够在生产装配环节帮助作业人员快速识别元件参数与安装方向，避免装反导致的电路功能失效。在外形尺寸与安装边界设计上，这款电位器采用标准的直插式封装结构，三个引出引脚采用标准间距设计，完全匹配通用PCB板的焊盘孔位布局，引脚长度兼顾波峰焊、手工焊等不同焊接工艺的需求，既不会因为引脚过短导致焊接强度不足，也不会因为引脚过长造成装配后与周边元件干涉。整体外形为规整的长方体结构，安装后占用的PCB板面空间紧凑，顶部调节帽的高度经过优化，既保证调节操作有足够的操作空间，也不会因为突出过高影响设备内部的空间布局，在高密度排布的电路板上也能轻松布置，不会和周边的电容、芯片等元件产生空间干涉。外壳的安装定位结构设计合理，在过波峰焊时可以稳定固定在PCB板上，不会因为焊接过程中的震动出现偏移、浮高的问题，能够有效提升生产装配的良率。内部的滑动接触结构采用弹性贵金属合金簧片，保证长期使用过程中接触电阻稳定，即使经过上千次调节循环，依然能保持可靠的电气接触，不会出现接触不良导致的信号噪声、参数漂移问题，能够满足工业级设备长期稳定工作的可靠性要求。
